ARLI Electronics AR172M Bedienungsanleitung

AR172M
Mikrofonverstärker
signalisierende Leuchtdiode, die den richtigen Anschluss des Moduls an die
Energieversorgung anzeigt. Den Verstärker empfehlen wir den Karaoke-Liebhabern,
Musikern, Akustikern, Computerbenutzern und den Benutzern von Fernseh- und
Radiogeräten.
◼ ​ T echnische Daten
● für Elektret- und dynamische Mikrofone geeignet
● das gesamte Spektrum von 20 Hz bis 20 kHz
● hohe Klangqualität
● Operationsverstärker NE5532
● das hohe Spektrum der fließenden Regulierung der Verstärkung
● Drehpotentiometer
● Arbeitsanzeige - blaue Leuchtdiode
● Stromversorgung 6-16 V DC
● Stromaufnahme 10 mA
● Abmessungen der Platine 43x35mm
◼ ​ A nschluss
An die Anschlussklemmen „IN" und „GND" schließen Sie das Mikrofon an. Dabei wichtig
ist, dass Sie "-" am Mikrofon an GND anschließen. An die Ausgänge OUT und GND
schließen Sie einen Verstärker oder einen kleinen Lautsprecher (eventuell einen aktiven

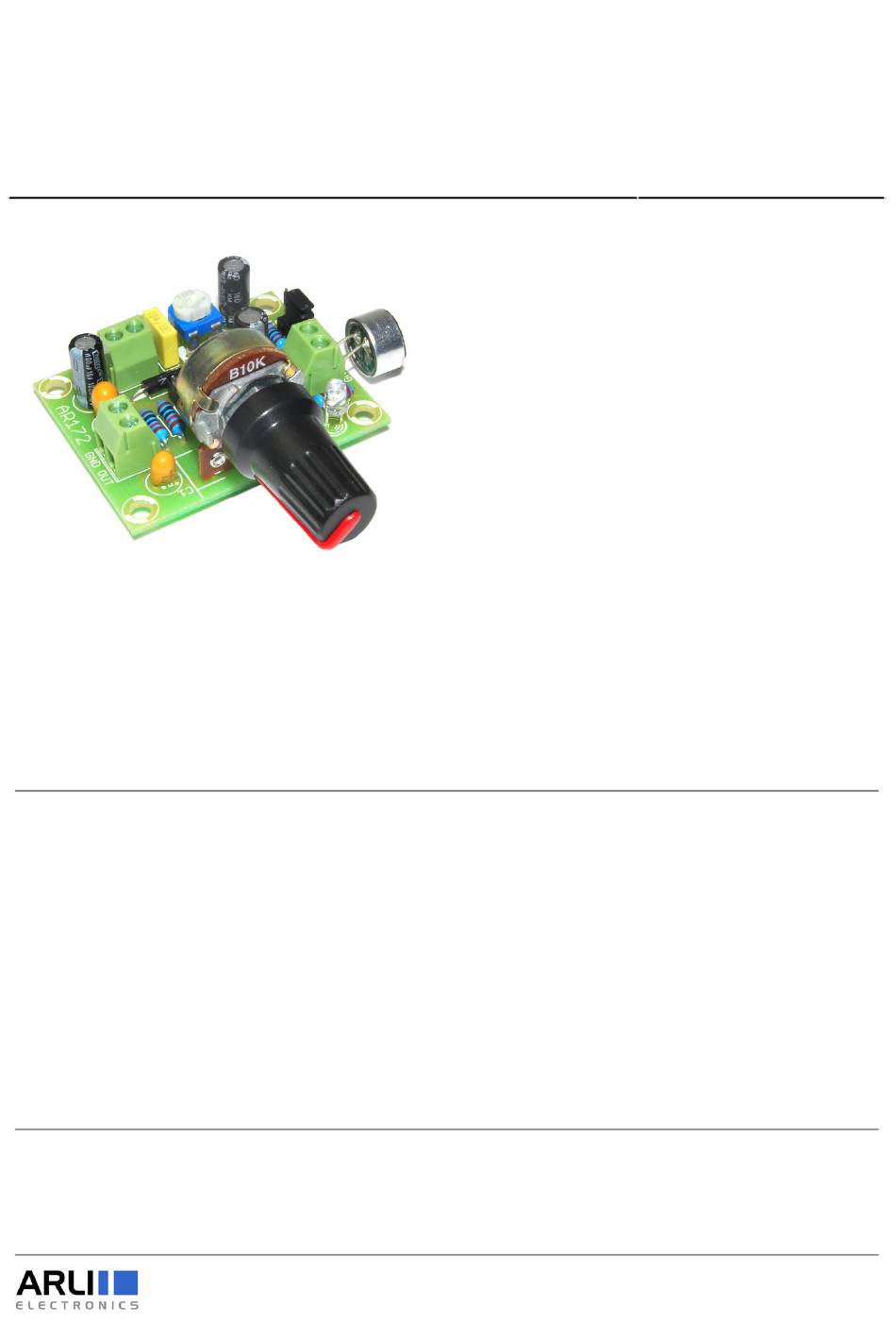

AR172M Mikrofonverstärker
Der Mikrofonverstärker eignet sich für
populäre​ Elektret- und dynamische
Mikrofone​ (auch von hoher Qualität). Durch
die Anwendung des perfekten
Operationsverstärkers NE5532, der
Tantal-Elektrolytkondensatoren und der
Metallschichtwiderstände hat der Verstärker
hohe Klangqualität​ . Das Modul wurde so
konstruiert, dass er das gesamte Spektrum
von 20 Hz bis 20 kHz überträgt. Er hat
Verstärkung mit zwei Stufen​ . Die
Anfangsregulierung erfolgt mithilfe des
Trimmpotentiometers, und die
Hauptregulierung der Verstärkung- mit dem
Drehpotentiometer​ . Das Modul erhält eine
1
