Conseil D'installation - Aurlane CAB064 Artech Round Montageanleitung

C
F
F
C
A1
D= 40mm

CONSEIL D'INSTALLATION :

-La salle de bains doit être carrelée et les murs et le sol
de niveau
-Aucun matériel sanitaire ne doit être situé à moins de
50cm de la cabine
-La hauteur du plafond doit être d'au moins 2,3m
-Les pentes légales d'évacuation sont à respecter pour
une bonne évacuation de la cabine

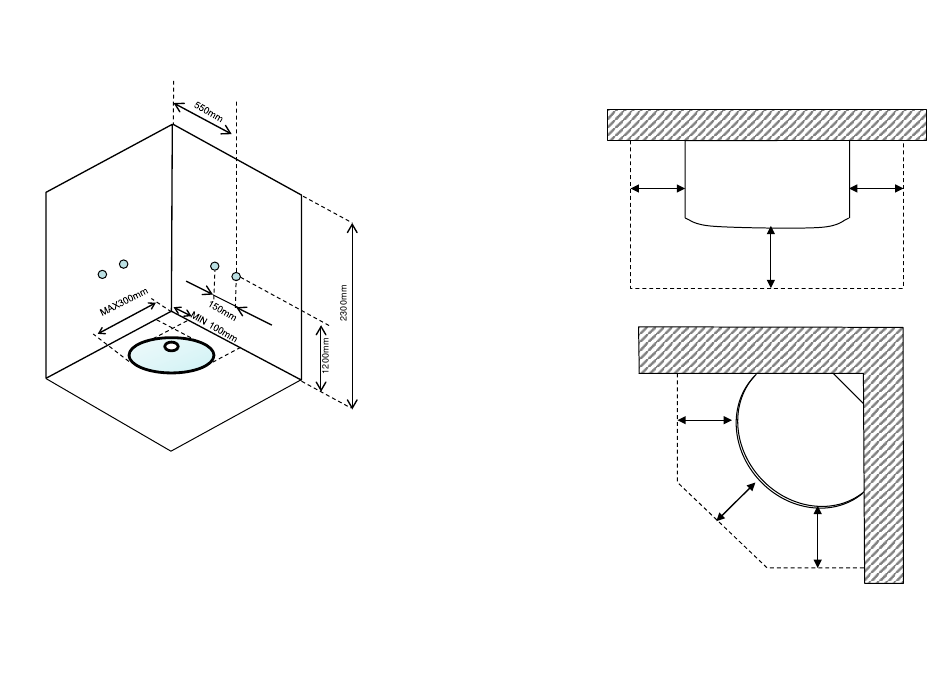

Instructions de pré-installation
C: Eau chaude
F : Eau froide
D : Evacuation en 40mm
ZONE A1: Zone possible pour
l'évacuation
50cm
Cabine Rectangulaire
Distance minimum
nécessaire autour de la
cabine pour réaliser
l'installation
50cm
Cercle ou carrée ou
Distance minimum
nécessaire autour de la
50cm
cabine pour réaliser
l'installation
50cm
50cm
Cabine ¼ de
rectangle
50cm
