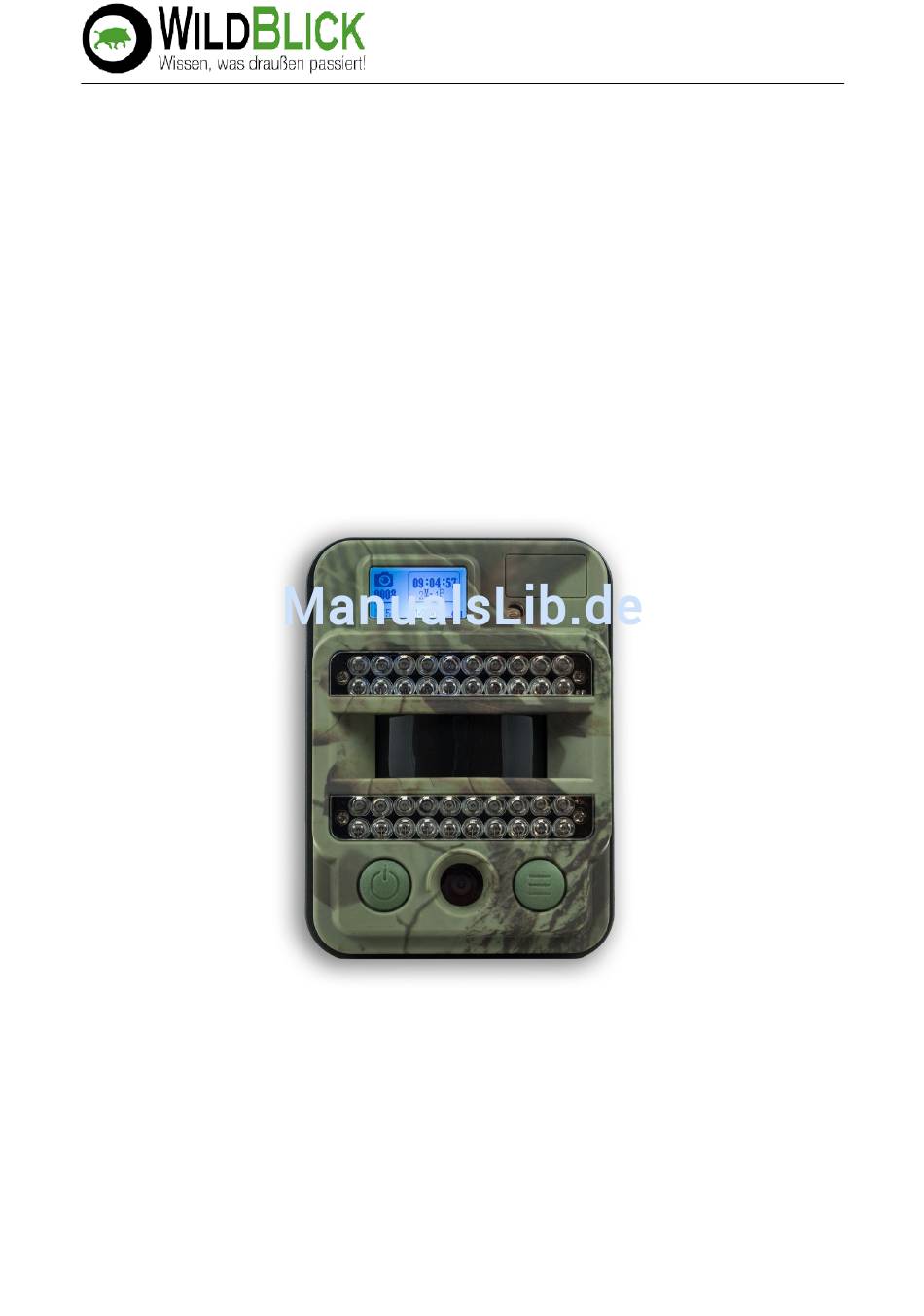

WildBlick 2.8c Plus Gebrauchsanleitung
Inhaltsverzeichnis
Gebrauchsanleitung WildBlick 2.8c Plus
Wildkamera
WildBlick 2.8c Plus
Gebrauchsanleitung
Deutsch
Stand November 2015
WildBlick ist eine eingetragene Marke von Marco Schütte Photography.
Diese Gebrauchsanleitung unterliegt dem Urheberrecht. Das Kopieren, Veröffentlichen oder jegliche
andere Nutzung, auch von Auszügen oder Bildern, ist ohne die schriftliche Erlaubnis des Verfassers
untersagt.
Verfasser: Marco Schütte Photography, Hirschgartenallee 12, 80639 München, kontakt@wildblick.com
Seite von
1
24
Inhaltsverzeichnis
Verwandte Anleitungen für WildBlick 2.8c Plus
Inhaltszusammenfassung für WildBlick 2.8c Plus
- Seite 1 WildBlick 2.8c Plus Gebrauchsanleitung Deutsch Stand November 2015 WildBlick ist eine eingetragene Marke von Marco Schütte Photography. Diese Gebrauchsanleitung unterliegt dem Urheberrecht. Das Kopieren, Veröffentlichen oder jegliche andere Nutzung, auch von Auszügen oder Bildern, ist ohne die schriftliche Erlaubnis des Verfassers untersagt.
- Seite 2 Gebrauchsanleitung WildBlick 2.8c Plus 1. Einleitung Vielen Dank, dass Sie sich für den Kauf eines Produktes der Marke WildBlick entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und heben Sie sie gut auf. Wir sind ständig bemüht, unsere Produkte zu verbessern und auf den neuesten Stand zu bringen.
-
Seite 3: Funktionsweise Einer Wildkamera
Kapitel 8) darauf achten, das sich wärmespeichernde Gegenstände (Steine, Totholz, etc.) außer Reichweite des Sensors befinden. Die Kamera 2.8c Plus nimmt am Tag Farb-, sowie nachts Schwarz-Weiß-Aufnahmen auf. In der Dunkelheit wird sie durch einen Infrarotblitz mit 24 Dioden unterstützt. Je nach Baureihe der Kamera handelt es sich um weiße (2.8c) oder schwarze (2.8c black) Dioden. -
Seite 4: Übersicht Vorderseite
Gebrauchsanleitung WildBlick 2.8c Plus 3. Übersicht Vorderseite Seite von... -
Seite 5: Übersicht Rückseite
Gebrauchsanleitung WildBlick 2.8c Plus 4. Übersicht Rückseite Seite von... - Seite 6 Gebrauchsanleitung WildBlick 2.8c Plus 5. Inbetriebnahme Taste Power/Navigation Taste Menü/OK • Öffnen und entfernen Sie die Gehäuserückseite, indem Sie die beiden Schrauben gegen den Uhrzeigersinn drehen. • Entnehmen Sie die optional erhältliche Micro-SD Karte aus dem Adapter und schieben Sie diese mit der Seite mit den goldenen Kontakten nach oben gerichtet in den Kartenschlitz rechts oben.
-
Seite 7: Test Modus Und Menü
Gebrauchsanleitung WildBlick 2.8c Plus 6. Test Modus und Menü • Achten Sie darauf, dass die Kamera eingeschaltet ist (PIR Auto Modus, siehe oben). • Drücken Sie die Taste Menü/OK. Nach kurzer Zeit erwacht der LCD-Bildschirm und die Kamera befindet sich im Test Modus. Über den Test Modus haben Sie Zugriff auf das gesamte Menü... - Seite 8 Gebrauchsanleitung WildBlick 2.8c Plus Seite von...
-
Seite 9: Kamera Einstellen
Gebrauchsanleitung WildBlick 2.8c Plus 7. Kamera einstellen Taste Power/Navigation - Wechsel der Menüpunkte einer Ebene Taste Menü/OK - Auswahl und Bestätigung von Menüpunkten Hauptmenü (Menü Ebene 1) NAME (1.7) NAME - Hier können Sie einen 4-stelligen Namen oder eine 4-stellige Ziffernfolge für die Kamera vergeben. - Seite 10 Gebrauchsanleitung WildBlick 2.8c Plus FOTO UND VIDEOMODUS (HYBRID) (4.7) In diesem Menüpunkt können Sie den hybriden Foto- und Videomodus aktivieren. Der hybride Foto- und Videomodus bedeutet, dass die Kamera bei der Erfassung einer Wärmequelle (Mensch oder Tier) durch den Infrarotsensor (PIR) zunächst eine (oder mehrere, je nach Einstellung) Fotoaufnahme und im Anschluss eine Videoaufnahme mit Ton macht.
- Seite 11 Gebrauchsanleitung WildBlick 2.8c Plus ENDE (7.7) Durch einen Druck auf die Taste Menü/OK innerhalb des Menüpunktes Exit gelangen Sie zurück in den Test Modus. Alternativ können Sie auch innerhalb sämtlicher Menüpunkte die Taste Menü/OK für 3 Sekunden gedrückt halten, um in den Test Modus zurück zu gelangen. Hierdurch können Sie den Weg durch die Menüebenen abkürzen. ...
- Seite 12 Gebrauchsanleitung WildBlick 2.8c Plus Kameraeinstellungen (Menü Ebene 2 & 3) FOTOEINSTELLUNGEN (1.14) Im Menü Fotoeinstellungen können die Bildgröße und die Anzahl der Aufnahmen pro Kameraauslösung (Mehrfachauslösung) festgelegt werden. Drücken Sie innerhalb des Menüs Fotoeinstellungen auf die Taste Menü/OK. Sie gelangen nun in die dritte Ebene des Kameramenüs, beginnend mit dem Punkt Bildgröße.
- Seite 13 Gebrauchsanleitung WildBlick 2.8c Plus VIDEOEINSTELLUNGEN (2.14) Im Menü Videoeinstellungen können die Videoauflösung, die Videolänge, die Bildrate, die Bildfrequenz sowie das Ein- und Ausschalten der begleitenden Tonaufnahme festgelegt werden. Drücken Sie innerhalb des Menüs Videoeinstellungen auf die Taste Menü/OK. Sie gelangen nun in die dritte Ebene des Kameramenüs, beginnend mit dem Punkt Videoauflösung.
- Seite 14 Gebrauchsanleitung WildBlick 2.8c Plus BILDFREQUENZ (4.6) Im Menü Bildfrequenz können Sie zwischen einer Frequenz von 50 oder 60 Hz auswählen. Wir empfehlen den Wert 50 Hz (für PAL - Europa), der werkseitig eingestellt ist, beizubehalten. Die Angabe der Bildfrequenz ist nur für die Ausgabe auf Fernsehgeräten nötig. Das europäische PAL- System unterstützt eine Frequenz von 50 Mz, das amerikanische NTSC-System eine Frequenz von...
- Seite 15 Gebrauchsanleitung WildBlick 2.8c Plus ZEITSCHALTUHR (3.14) Über das Menü Zeitschaltuhr können Sie bestimmen, zu welcher Uhrzeit die Kamera in Betrieb geht und wieder abschaltet. Anhand der Uhrzeit können Sie zum Beispiel bestimmen, dass die Kamera nur Bilder zur Tageszeit von 6 Uhr morgens bis 20 Uhr am Abend machen soll, oder nur Nachts von 22 bis 4 Uhr.
- Seite 16 Gebrauchsanleitung WildBlick 2.8c Plus Stelle aufhält kann so die Anzahl der Bilder stark begrenzt werden, da es sich im Zweifel zunächst einmal um die selben Stücke handelt. Die Verzögerung aktivieren Sie im Menü Verzögerung durch einen Druck auf die Taste Menü/OK. Wählen Sie nun mit der Taste Power/Navigation, ob sie die Verzögerung an (ON) oder aus (OFF) schalten möchten.
- Seite 17 Gebrauchsanleitung WildBlick 2.8c Plus SENSOREMPFINDLICHKEIT (9.14) Über das Menü Sensorempfindlichkeit können Sie bestimmen, wie sensibel der Sensor auf Wärmequellen und einer damit einhergehenden Auslösung reagiert. Generell empfehlen wir die Einstellung auf hoch (high) zu belassen. Eine hohe Empfindlichkeit reagiert besser auf weit entfernt stehende oder kleine Tiere.
- Seite 18 Gebrauchsanleitung WildBlick 2.8c Plus Taste Menü/OK. Sie gelangen nun zur zweiten Ziffern. Gehen Sie analog bis zur letzten Ziffer vor. Nach der Bestätigung der letzten Ziffer gelangen Sie automatisch ins Kameramenü zurück. WERKSEINSTELLUNGEN (13.14) Falls gewünscht, können Sie die Kamera auf ihre ursprünglichen Einstellungen ab Werk zurücksetzen.
-
Seite 19: Kamera Aufhängen Und Aktivieren
Gebrauchsanleitung WildBlick 2.8c Plus 8. Kamera aufhängen und aktivieren Nachdem Sie sämtliche Einstellungen nach Ihren Bedürfnissen vorgenommen haben, können Sie die Kamera in Ihrem Jagdrevier oder zur Überwachung Ihres Grundstückes aufhängen. Führen Sie hierzu den mitgelieferten Riemen durch die beiden Halterungen auf der Rückseite des Gehäuses. - Seite 20 Gebrauchsanleitung WildBlick 2.8c Plus blinken anfängt. Nach einem 5-maligen langsamen Aufleuchten schaltet die Kamera den PIR Auto Modus ein und ist aktiv. Sie nimmt nun Bilder entsprechend der werkseitigen oder von Ihnen gewählten Voreinstellungen auf. 9. Bilder auslesen Es gibt zwei Möglichkeiten, die Bilder Ihrer Kamera auszulesen: Entweder Sie schließen das mitgelieferte USB Kabel an Kamera und PC/Laptop an und übertragen die Bilder auf Ihre...
- Seite 21 Gebrauchsanleitung WildBlick 2.8c Plus Wildblick 2.8c Plus Technische Daten Aufnahmen Video Format .avi Video Compression MPEG4 Video Auflösung 720P (1280*720) - interpoliert D1 (640*480) - nativ CIF (320x240) Video Frame Rate 15 / 30 Bilder/Sekunde Video Länge 5 bis 60 Sekunden Foto Aufnahmeformat .jpg...
- Seite 22 Gebrauchsanleitung WildBlick 2.8c Plus Winkel des Infrarotsensors 100° Sensorempfindlichkeit hoch/mittel/niedrig Tonaufnahmen bei Videos Stromaufnahme 6 bis 12 Volt, DC (1-2 A) über USB Anschluss Batterietyp 4 x AA Stromverbrauch 150 mA, 350 mA bei laufendem Infrarotblitz Batterielaufzeit bis zu 4 Monaten...
-
Seite 23: Garantiebedingungen
Gebrauchsanleitung WildBlick 2.8c Plus 11. Garantiebedingungen Unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte eine bei uns gekaufte Wildkamera dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren nachfolgend aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen postalisch oder per Email zur Verfügung. - Seite 24 Karte ab, füllen Sie sie gut leserlich aus und senden Sie diese mit dem defekten Gerät sowie unter Beifügung des originalen Kaufbelegs an folgende Serviceadresse: Marco Schütte Photography, Hirschgartenallee 12, 80639 München, kontakt@wildblick.com Gerät / Artikelbezeichnung: Wildkamera WildBlick 2.8c HD Kaufdatum: _____________________ (inkl.
