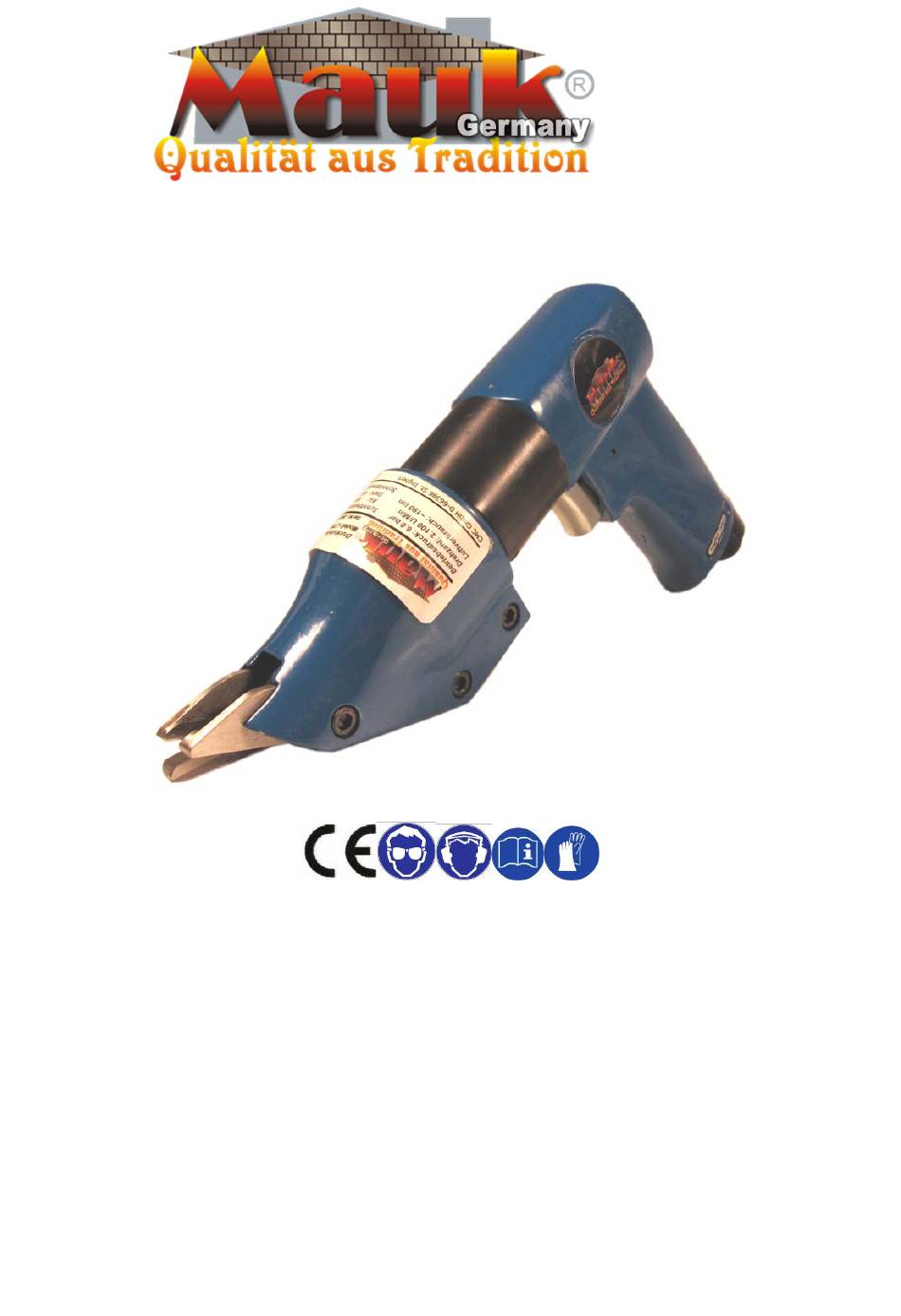

- Seite 1 Betriebsanleitung (rev 1.3)
- Seite 2 Sehr geehrter Kunde, Wir freuen uns, dass Sie sich für ein Produkt aus unserem Hause entschieden haben. Zu Ihrer eigenen Sicherheit und um auch die Lebensdauer Ihres Produkts erhöhen, sollten Sie unbedingt diese Anleitung aufmerksam lesen und vollständig verstehen. Sollten dennoch Fragen auftreten, so wenden Sie sich bitte an unseren Kundenservice (Hinweise dazu auf einer der letzten Seiten der Anleitung).
-
Seite 3: Symbolerklärungen
1. Symbolerklärungen Bei der Arbeit mit dem Gerät ist eine geeignete Schutzbrille zu tragen, die verhindert, dass die Augen des Anwenders verletzt werden. Bei der Arbeit mit dem Gerät ist ein geeigneter Gehörschutz zu tragen. Diese Anleitung muss unbedingt aufmerksam gelesen, verstanden und beachtet werden! Tragen Sie bei der Arbeit mit diesem Gerät immer Sicherheitshandschuhe, da z.B. -
Seite 4: Technische Daten
Materialstärken überschreiten, dies beschädigt Ihr Werkzeug. 3. Technische Daten Produkt Druckluft-Blechschere Modell LT260 Betriebsdruck 6,2 bar Druckluftanschluss 1/4“ (6,35mm) NPT Luftverbrauch 170 l/min Leerlauf Drehzahl 2100 U/min Gewicht 1,3 kg Schnittleistung max. 1,2 mm Blechdicke (Alubleche) max. 1,1 mm Blechdicke (Stahlbleche) 4. -
Seite 5: Allgemeine Sicherheitshinweise
5. Allgemeine Sicherheitshinweise ACHTUNG! Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der im folgenden Text verwendete Begriff “Druckluftgerät“ oder “Gerät“ Bezieht sich auf die in dieser Bedienungsanleitung genannten Druckluftgeräte. -
Seite 6: Sicherheit Von Druckluftgeräten
Sicherheit von Druckluftgeräten - Verwenden gefilterte, geschmierte regulierte Druckluft und einen Luftdruck wie in den technischen Daten angegeben. - Sie sollten maximalen Luftdruck weder über- noch unterschreiten! Bei Zuwiderhandlung könnten schwere Verletzungen entstehen, unvorhersehbare Fehler auftreten, zumindest aber wird das Gerät nicht ordnungsgemäß... -
Seite 7: Sicherheit Von Personen
- Achten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Nicht festgezogene oder beschädigte Schlauchschellen können die Luft unkontrolliert entweichen lassen. - Im Falle einer Unterbrechung Druckluftversorgung (Stromausfall, vorübergehender Kompressorausfall etc.) unbedingt Auslöser loszulassen. Darüber hinaus wird dringend empfohlen das Gerät von dem Werkstück zu entfernen (die Schere aus dem Blech zu ziehen, in dem sie evtl. - Seite 8 können (keine Krawatten, lose Ärmel; bei langen Haaren unbedingt ein Haarnetz benutzen). - Aufgewirbelter Staub oder Späne können schwere Augenverletzungen hervorrufen. - Vermeiden eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position “AUS” ist, bevor Sie das Gerät an die Luftversorgung anschließen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät an die Luftversorgung anschließen, während der Schalter in der Position “Ein”...
-
Seite 9: Sorgfältiger Umgang Und Gebrauch
Sorgfältiger Umgang und Gebrauch - Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im vorgesehenen Leistungsbereich. - Sichern Sie Ihre Werkstücke. Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Unerwartete Bewegungen des Werkstücks oder der Bruch des Aufsatzes/Werkzeugs kann zu Verletzungen führen. -
Seite 10: Druckluft-Schere Spezifische Hinweise
vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Service - Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Druckluft-Schere spezifische Hinweise - Tragen Sie immer Sicherheitshandschuhe. - Seien Sie vorsichtig bei der Arbeit mit der Schere. -
Seite 11: Druckluftzufuhr Und Anschlüsse
die Passgenauigkeit/Größe auf die in den techn. Details angegebenen Daten). Teflonband (nicht im Lieferumfang enthalten) wird um das Kupplungsstück herum gewickelt, bevor dieses in das Druckluftgerät eingeschraubt wird. Wickeln Sie das Band möglichst stramm um das Gewinde. So wird die Wahrscheinlichkeit, dass Luft austritt minimiert und der Arbeitsvorgang optimiert. Schrauben Sie das Kupplungsstück in das Handfest reicht nicht aus, es muss mit Druckluftgerät. - Seite 12 Stellen Sie Ihren Kompressor auf den in den technischen Daten angegebenen Arbeitsdruck für das Gerät. Beachten Sie, dass im Schnitt der Druck bei 10m Schlauch um etwa 0,5 bar abnimmt. Warnung: Zu hoher Druck ist gefährlich! Überschreiten Sie niemals den angegebenen Druck! Geben Sie vor der ersten Benutzung und in regelmäßigen Abständen einige Tropfen Druckluftgeräteöl oder Motorenöl SAE 10- 20 in den Druckluftanschluss des Druckluftgeräts.
- Seite 13 Die Verwendung von anderem Öl (insb. von zähflüssigerem) wird zu Fehlfunktionen, zu Schäden oder sogar einem Totalschaden des Gerätes führen. Inbetriebnahme - Überprüfen Sie, ob das Werkstück richtig unterstützt ist. - Stellen Sie sicher, dass bei der Verwendung auftretende Funken keine Gefährdung darstellen, d.h.
- Seite 14 Hinweis: Die Schere kann bis zu 8 Sekunden benötigen um voll einsatzbereit zu sein und ihre ganze Kraft zu entfalten. Sie sollten diese Zeit unbedingt abwarten bevor Sie ansetzen, um bessere Schneidergebnisse zu erzielen und das Gerät zu schonen. Hinweis: Üben Sie beim Schneiden nicht zuviel Druck aus. Überlasten Sie die Schere nicht.
- Seite 15 Dazu muss zunächst der Druck aus den Leitungen vollständig abgelassen werden. Um eventuell vorhandene Reste von Druckluft abzubauen, ist der Auslöser des Gerätes kurz zu betätigen. Zunächst muss die Sicherung nach hinten gezogen werden. Dann kann die Kupplung abgezogen werden. Austausch von Ersatzteilen/Verbrauchsmaterial Achten...
-
Seite 16: Wartung Und Aufbewahrung
Nutzen Sie einen passenden Inbusschlüssel, um an unteren Seite des Kopfes die Schrauben zu öffnen..Zu guter Letzt müssen Sie nun Achten Sie beim Zusammenbau noch die obere Klinge (4.) einlegen darauf, dass die Klingen richtig und alles zusammen mit den beiden ausgerichtet sind. - Seite 17 Achtung: Vor Wartungsarbeiten Druckluftanschluß entfernen! Schmierung 1. Drehen sie das Werkzeug um, damit der Druckluftanschluss nach oben zeigt geben einige Tropfen Druckluftgeräteöl oder Motorenöl 10-20 Druckluftanschluss der Druckluftgeräte. 2. Betätigen Sie den Ein-Aus-Schalter, damit sich das Öl besser verteilen kann. Halten Sie einen Lappen oder saugfähiges Papiertuch vor die Abluftöffnungen und nehmen Sie das Gerät wenige Sekunden im Leerlauf in Betrieb.
- Seite 18 Explosionszeichnung und Liste der Einzelteile TeileNr Beschreibung Anzahl TeileNr Beschreibung Anzahl Gehäuse Ventil Spindel Kugellager O-Ring Hintere Endplatte Hülse Bolzen O-Ring Zylinder Auslöser Bolzen Halteschraube Rotor Wascher Rotorblätter Abluft Durchlass Zahnrad Schraube Frontplatte Lufteinlass Wascher Verschlussschraube Internes Ritzel Schlussmutter Ritzel Linke Klinge Bolzen Führungsbuchse...
-
Seite 19: Service-Hinweise
Kugellager Rechte Klinge Feder Kugellager Bügelgesicherte Exzentrische Mutter Mutter O-Ring Schneide Gehäuse Entsorgung Rohstoffrückgewinnung statt Müllentsorgung. Gerät, Zubehör Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie das Druckluftwerkzeug nicht in den Hausmüll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktionstüchtige Geräte recycelt werden.
