Shure UA860V Bedienungsanleitung

Allgemeine Beschreibung
Die Shure UA860V ist eine passive Bezugsmasse-Rundstrahl-VHF-Antenne
und dient der Verwendung mit dem VHF-Funksystem.
Montage
• Einen Ort für die Montage der Antenne auswählen und dabei die Anleitun-
gen zur Verkabelung und Antennenplatzierung beachten.
• Die mitgelieferte UA8-Antenne an der Oberplatte der UA860V an-
schließen.
• Die UA860V an den Empfänger oder das Antennensplittersystem an-
schließen.
• Die UA860V auf einem Mikrofonstativ anbringen. Für ein optimales
Ergebnis muss die Antenne aufrecht und die Masseplatte waagerecht
ausgerichtet sein.
(UA8)

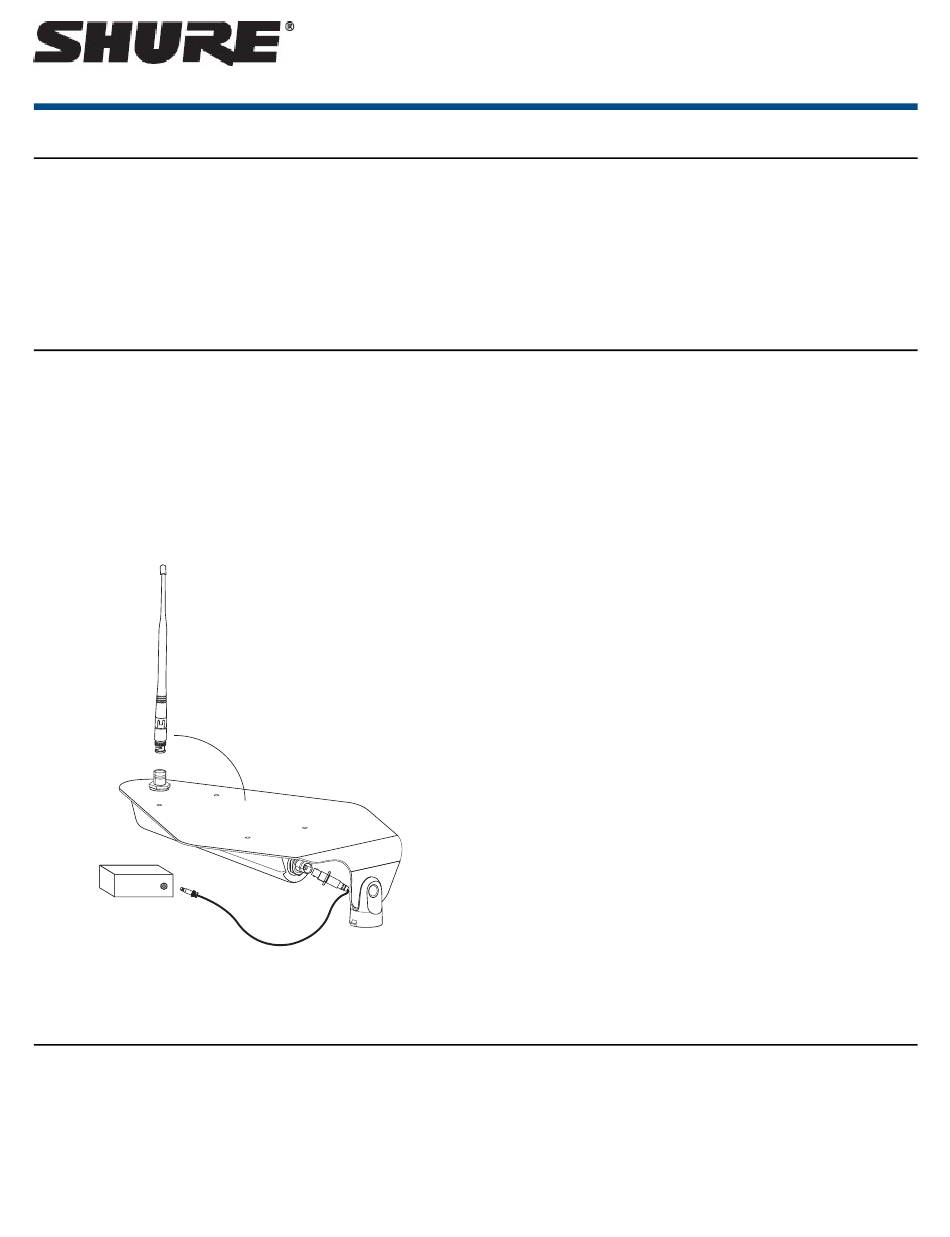

UA860V-Montage
Antennenplatzierung
Beim Montieren von Antennen die folgenden Richtlinien beachten:
• Empfänger, Verstärker und anderes Zubehör müssen für denselben
Frequenzbereich wie die Antenne geeignet sein.
• Antennen mindestens eine Wellenlänge (1,75 m) voneinander entfernt
anbringen.
• Antennen von Metallgegenständen fernhalten.
©2017 Shure Incorporated
90°
Technische Eigenschaften
• Verbesserter Funksignalempfang
• Dipolfeld mit Kugelempfangscharakteristik
• Integrierte Mikrofonklammer
• Enthält UA8-174-216-Antenne, Gewindeadapter und ein 3-m-Koaxialanten-
nenkabel
Kabelpflege
Zur Wahrung der optimalen Leitungsqualität der Antennenkabel:
• Scharfe Biegungen oder Knicke in den Kabeln vermeiden.
• Die Kabel nicht durch behelfsmäßige Schellen, wie Biegen eines Nagels
über das Kabel, verformen.
• Nicht für dauerhafte Montage im Freien verwenden.
• Keiner extremen Feuchtigkeit aussetzen.
Auswahl der Antennenkabel
Verlustarme 50-Ohm-Koaxialkabel, z. B. RG-8U, verwenden. Shure bietet
vorkonfektionierte Antennenkabel für verschiedene Längen (1,8 bis 30,5 m)
an.
• Antennen so platzieren, dass die Sichtverbindung vom Sender durch
nichts verdeckt wird (einschließlich Publikum).
• Antennen so nah wie möglich am Sender platzieren, z. B. seitlich der
Bühne (und nicht im Publikumsbereich).
• Bei Kabellängen über 15 m ist ggf. ein Inline-Verstärker (Shure UA834)
erforderlich, um den Signalverlust auszugleichen.
UA860V
Passive Rundstrahlantenne
1/2
