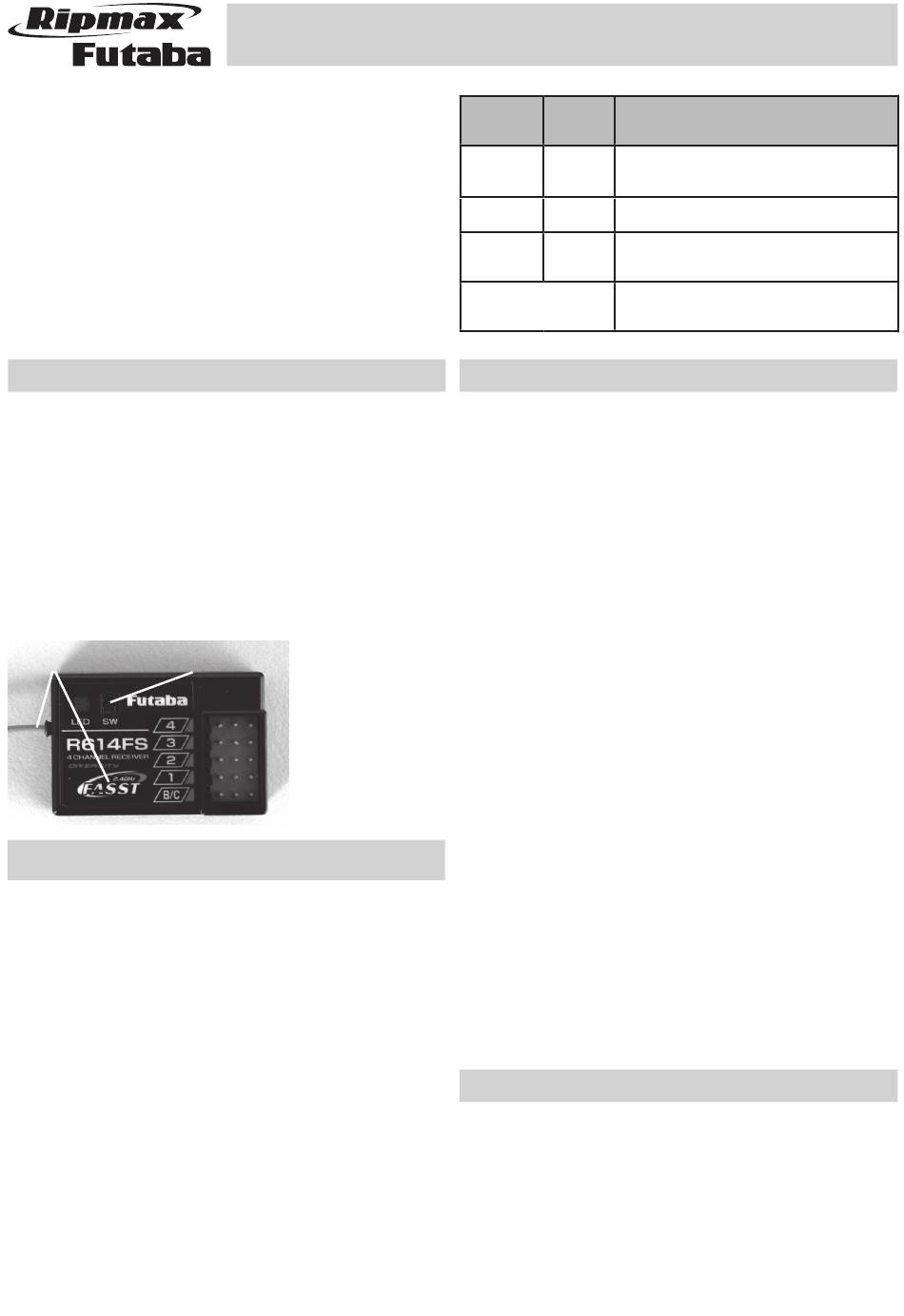

Ripmax FUTABA R614 FS Bedienungsanleitung

Ultrakleiner 4-Kanal FASST Empfänger für Futaba
Car-Anlagen.
Nachfolger des R614FF Empfängers. Neu ist die
zweite Antenne für Diversity - Betrieb, welche die
Empfangsqualitat nochmals verbessert.
Weiter Spannungsbereich, auch für 2S-LiPo-Betrieb
geeignet. Umschaltbar von Normal auf High Speed
Mode (3ms) für extrem kurze Reaktionszeiten (nur
in Verbindung mit Digitalservos). Extrem Tempera-
turbeständig, ideal auch für RC-Cars mit Verbren-
nermotoren.
Technische Daten:
Steuerkanäle:
Modulationsart:
Frequenzband:
Kanalraster:
Spannung: 3,7...7,4 Volt (4-5Nx, 2 LiFe, 1-2 LiPo)
Stromaufnahme:
Abmessungen:
Gewicht:
Temparaturbereich:
Reichweite:
Antennen
SW-Taste
Empfänger Anbindung (Easy-Link)
Durch Drücken der Taste "SW" für 2 Sekunden, wird
im Empfänger automatisch die individuelle Code-
nummer des Senders (130 Millionen Codes) gespei-
chert. Durch diese "Bindung" reagiert der Empfänger
nur noch auf die Signale des angebundenen Sen-
ders.
• Sender und Empfänger nahe zueinander bringen
(ca. 50 cm)
• Sender einschalten
• Empfängerstromversorgung einschalten
• Taste „SW" am Empfänger für mindestens 2
Sekunden drücken und wieder loslassen um den
Empfänger an den Sender zu "binden".
• Wenn die Anbindung erfolgt ist, leuchtet die Emp-
fänger LED grün.
Es können mehrere Empfänger an den gleichen
Sender "angebunden" werden. Soll die "Bindung"
an ein anderes Modul erfolgen, so ist nach dem Ein-
schalten die Taste "SW" erneut zu drücken.
Bedienungsanleitung FASST-Empfänger R614 FS
4
FASST/ HRS-FASST
2,4...2,4835 GHz
2048 kHz
ca. 80 mA
35 x 23 x 8 (12) mm
ca. 8 g
-15°C - +100°C
ca. 300 m
Kan4: Servo 4
Kan3: Servo 3
Kan2: Motor / Gas
Kan1: Lenkung
B/C: Akku / DSC
LED
LED rot Funktion/Status
grün
Sendersignal wird
AUS EIN
fangen
EIN AUS Sendersignal wird empfangen
Sendersignal wird empfangen,
blinkt AUS
aber falsche Codenummer.
abwechselnd
Nicht behebbarer Fehler
blinkend
Umstellung von Analog auf Digitalservos
Der Empfänger ist werkseitig auf den Modus "Nor-
mal" vorprogrammiert und eignet sich daher für nor-
male Analogservos. Um auf den Kanälen 1-4 für eine
schnellere Impulsausgabe zu sorgen, was zu einer
noch kürzeren Reaktionszeit bei Digital Servos führt,
wie folgt vorgehen.
Einstellen des Digital Modus bei T4PK und
T4PKS:
1. Empfänger nach der "Anbindung" ausschalten.
2. Im Sender Menü „RX-SYS" die Einstellung „Res-
ponse" auswählen.
3. Stellen Sie nun die Einstellung von „NORMAL" auf
„HIGH SPEED" um.
4. Schalten Sie den Sender aus, damit die Werte
übernommen werden können.
Die Umstellung vom Digital zum Analog Modus funk-
tioniert nach dem selben Prinzip.
Hinweis:
Der Digital Mode wirkt auf die normalen Kanäle
1-4. Digitalservos können dies verarbeiten. Sol-
len am Ausgang jedoch Analogservos betrieben
werden, so muss der Analogmodus (NORMAL)
gewählt werden. Durch die höhere Frequenz wer-
den sonst die Analogservos zerstört! Überprüfen
Sie jede neue Einstellung an Ihrem Empfänger!
Hinweise zum Empfängereinbau
• Antennenkabel gestreckt verlegen, nicht Knick-
en, Kürzen oder Verlängern.
• Achten Sie darauf, dass die Antennenverbindun-
gen nicht mechanisch beschädigt werden.
• Die Antennen sollten mindestens 1,5 cm von lei-
tenden Materialien, wie Metall, Servokabel, Car-
bon etc. entfernt sein.
• Lüftungsöffnungen des Empfängers nicht Abde-
cken.
NICHT
emp-
