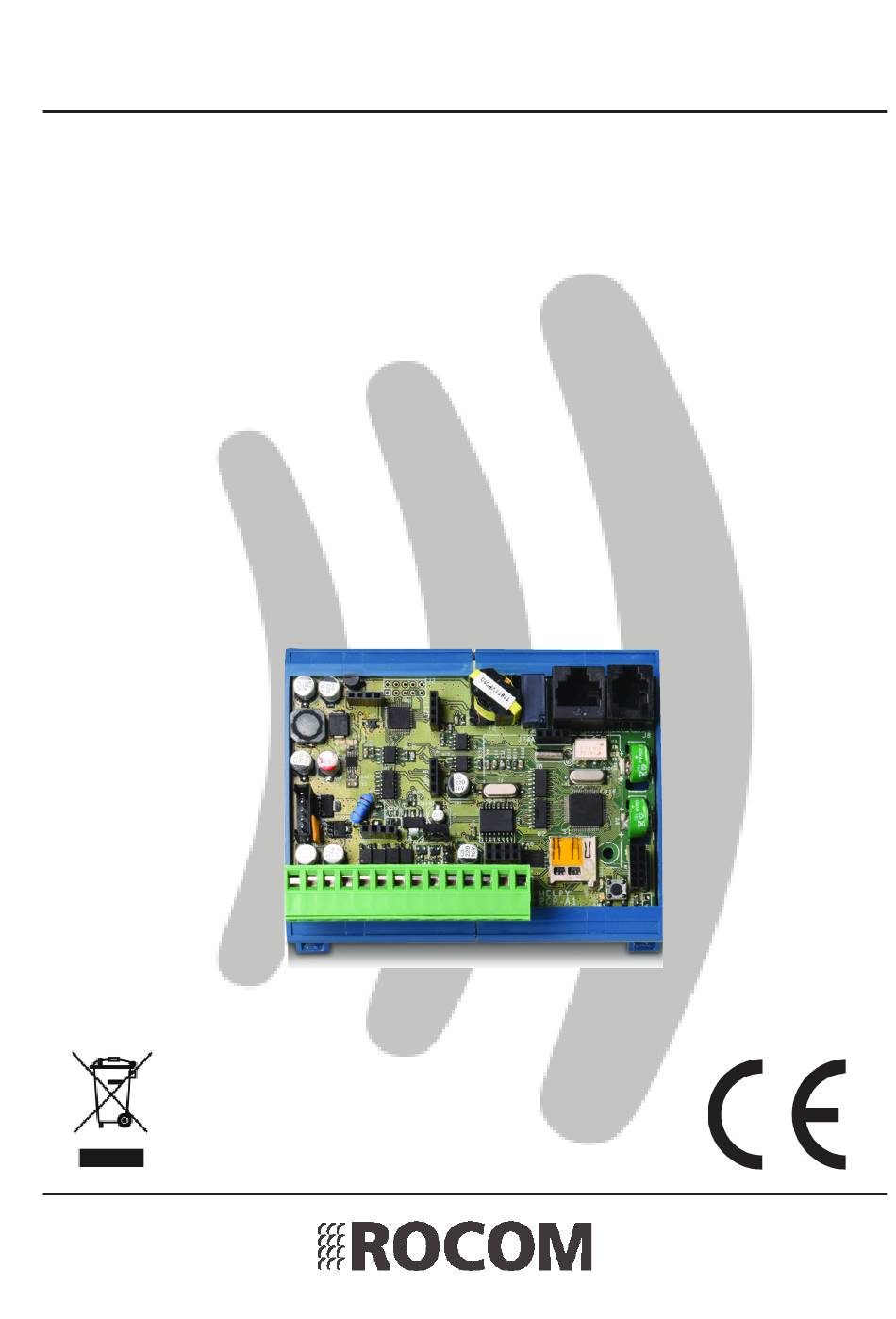

- Seite 1 Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 KURZBEDIENUNGSANLEITUNG HELPY 2W-LCP Notrufsystem nach EN 81.28 (2018) für den Einbau im Steuerungsschrank Seite 1...
-
Seite 2: Inhaltsverzeichnis
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Inhaltsverzeichnis Übersicht ............................3 Installationsort ..........................3 Sicherheitshinweise ........................3 Installation ........................... 4 Resettaste ............................. 4 Anschlußklemmen ........................5 Anschluß Notruftaste ........................6 Allgemeiner Anschlußplan ......................7 Programmierung .......................... 8 Programmierungmodus einschalten ..................... 8 Programmierungmodus ausschalten .................... 8 Rufnummern .......................... -
Seite 3: Übersicht
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Übersicht A Stecker für externe ROCOM Notstrom- versorgung B Stecker für optionale Relaiskarte C Serielle Schnittstelle für Steuerung oder D Stecker für GSM200C Gateway E RJ11 Stecker für Maschinenraumtelefon F Stecker für Telefonleitungskarte G Serielle Schnittstelle für Anschluß an PC H Resettaste I Rote LED für Gerätezustand;... -
Seite 4: Installation
Hierfür ist eine entsprechende Hutschienenbefestigung vorgesehen. Für die Kabine, Grube, usw. sind entsprechende aktive 2W Sprechstellen vorzusehen. Diese werden über einen 2 Draht Bussystem an die zentrale Helpy 2W-LCP Einheit ange- schlossen. Es können bis zu 16 Sprechstellen angeschlossen werden. -
Seite 5: Anschlußklemmen
Busleitung für 2W aktive Sprecheinheiten Maschinenraumtelefon (alternativ zum RJ11 Stecker) Masse Analoge Telefonleitung a Ader (oder GSM Gateway) Analoge Telefonleitung b Ader (oder GSM Gateway) Schutzerde für Telefonleitung Relaiskontakt (NO) (Optional) Relaiskontakt (NO) (Optional) Helpy 2W-LCP Beschreibung der Anschlußklemmen Seite 5... -
Seite 6: Anschluß Notruftaste
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Anschluß Notruftaste Notruftaste potentialfrei Helpy 2W-LCP Anschluß einer potentialfreien Notruftaste oder Kontakt (öffner oder schliesser) +12 Vdc Versorgte Notruftaste Masse Helpy 2W-LCP Anschluß an einer bestehenden Notruftaste mit Potential (schliesser) Seite 6... -
Seite 7: Allgemeiner Anschlußplan
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Allgemeiner Anschlußplan Helpy 2W-LCP Allgemeiner Anschlußplan Seite 7... -
Seite 8: Programmierung
10 Sekunden vergehen. Nach 10 Sekunden ohne Zifferneingabe ertönt ein Warnton und es muss wieder aufgelegt werden. Diese Bedienungsanleitung ist eine Kurzfassung mit den wichtigsten Einstellun- gen. Eine komplette Beschreibungen können Sie unter www.rocom-gmbh.de herunterladen. Programmierungmodus einschalten Für die Programmierung über MFV Telefon muss der Programmiermodus aktiviert... -
Seite 9: Rufnummern
• für Routineruf* • für Sprechgeräteausfall (Satelliten) • für Diagnosealarm* (Mikrofon/Lautsprecher Ausfall) • für Stromausfall (nur mit Rocom externe Notstromversorgung) • für Technischer Sammelalarm • für Alarmende <Protokoll> folgende Werte haben kann: • für MFV Telefon (Quittierung über MFV Nachwahl) •... -
Seite 10: Programmierte Rufnummern Abhören
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Programmierte Rufnummern abhören Sie können die programmierte Rufnummern abhören: <Position> Identifi zierungsansage besprechen Wenn der Notruf, oder auch ein technischer Alarm, zu einem normalen Telefon anstelle eines Callcenters gesendet wird können Sie den Aufzug zusätzlich zu dessen Rufnummer (CLIP) auch über eine entsprechende Ansage identifi... -
Seite 11: Programmierter Id Code Abhören
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Beispiel Sie möchten einen P100 ID Code (12345678) programmieren: 22312345678# Programmierter ID Code abhören Sie können die programmierte ID Code abhören: 222* (ESSETI ID Code) 223* (P100 ID Code) Routineruf Ab Werk wird der Routineruf jede 3 Tage um 04:00 Uhr gesendet. Diese Werte kön- nen geändert werden:... -
Seite 12: Notruf Und Alarme Prüfen
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 (Stunde) Notruf und Alarme prüfen Sie können die Funktion der einzelnen Notrufe und Alarme manuell prüfen: 90099 <Alarmtyp> <Alarmtyp> folgende Werte haben kann: • für Notruf • für Batteriealarm • für Routineruf • für Sprechgeräteausfall •... -
Seite 13: Quittierungprozedur Prüfen
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Quittierungprozedur prüfen Sie können die Einstellungen für der Quittierungsprozedur abhören: Sprechverbindung Es kann festgelegt werden wann die Sprechverbindung (Einschaltung des Mikrofons) zwischen Notrufgerät und Empfänger aufgebaut werden soll. - Erst nach dem Empfang der Quittierungskennziffer - Automatisch sofort nach der Identifi... -
Seite 14: Notruftastenfi Lterung
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Notruftastenfi lterung Um unnötige Notrufe auszulösen wir die Notruftaste gefi ltert. D.h. Sie muss für eine bestimmet Dauer betätigt werden bevor der Notruf ausgelöst wird. Ab Werk ist diese Zeit auf 5 Sekunden eingestellt. Um diese Zeit zu ändern: <Filterzeit für Notruftasten von 2 bis 9 Sekunden>... -
Seite 15: Datumeinstellung
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Datumeinstellung Um zu gewährleisten das die interne Uhrzeit auch korrekt zwischen Winter- und Sommerzeit umschaltet muss das aktuelle Datum im Gerät programmiert werden. <Aktuelles Datum mit Wochentag, Tag, Monat und Jahr WTTMMJJ> Wobei der Wochentag mit den folgenden nummerischen Werte eingegeben wird:... -
Seite 16: Lautstärken
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Lautstärken Die Lautstärken von Lautsprecher, Mikrofon und Ansagen können einzel eingestellt werden. Ab Werk sind folgende Werte vorgegeben: Lautsprecher 3, Mikrofon 5. Um diese Werte zu ändern: <Sprecheinheit 1-16> <Lautsprecher 1-9><Mikrofon 1-9> Beispiel Sie möchten die Lautstärke der Hauptsprechstelle von 3 auf 9 erhöhen: 80195# Einstellungen der Lautstärken abhören... -
Seite 17: Zweite Und Dritte Berühigungsansage
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 <Sprache> Wobei: <Sprache> folgende Werte haben kann: • für Italienisch • für Englisch • für Deutsch • für Französisch • für Polnisch • für Portugisisch • für Russisch • für Spanisch Zweite und dritte Berühigungsansage Es ist möglich eine zweite und dritte Ansage in einer gewünschte Fremdsprache... -
Seite 18: Notruftasten
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Notruftasten Ab Werk sind die Notruftasten AL1 und AL2 als schliesser Tasten eingestellt. Diese können bei Bedarf auf öffner umprogrammiert werden. Um die Notruftasten zu programmieren: <AL1> <AL2> Wobei: <AL1> und <AL2> folgende Werte haben kann: •... -
Seite 19: Bedienung (Empfang Der Notrufe)
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 BEDIENUNG (Empfang der Notrufe) Notruf zum Notrufempfänger (ESSETI, P100) Das Notrufsystem sollte sich mit einer Notrufzentrale im Notfall verbinden können. Der Standard EN81:1-2 für Notrufsysteme in den Aufzügen schreibt die Verbindung mit einer ständig besetzten Notrufempfangszentrale vor. In Ausnahmefällen kann der Notrufempfänger ein normales Telefon oder ein Handy sein. - Seite 20 Sollte die Notrufzentrale nicht innerhalb von 30 Sekunden antworten, oder, bei ent- sprechend aktivierter Funktion, besetzt sein, oder legt der Beantworter auf ohne den Anruf zu quittieren (z.B. Mailbox wenn Handy nicht erreichbar), trennt Helpy 2W-LCP die Leitung und wählt automatisch die nächste Rufnummer an.
-
Seite 21: Optische Anzeigen
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Optische Anzeigen Rote LED für den Gerätezustand Gelbe und grüne LED (Piktogramme) Gelbe LED an: ein Notruf wurde aktiviert Grüne und gelbe LED an: der Notruf wurde beantwortet Grüne LED an: Ein Interkomgespräch ist aktiv Grüne und gelbe LED blicken: der Routineruf war erfolglos... -
Seite 22: Technische Daten
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Technische Daten Stromversorgung: 11,5 bis 14 Vdc (max. 190 mA) Anzeigen: Zwei LED Wahlempfang: Programmierung: über MFV, PC, SD Speicherkarte Abmessungen HxBxT: 90 x 111 x 55 mm Gewicht: 140 g Betriebstemperatur: -0° bis +40°C... -
Seite 23: Notizen
Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Notizen Seite 23... - Seite 24 Kurzbedienungsanleitung Helpy 2W-LCP Ausgabe 1.01 Ihr Händler: Energie- und Kommunikationssysteme GmbH Lessing Str. 20, 63110 Rodgau, Deutschland Tel. +49- (0) 6106 - 6600-0 Fax +49-(0) 6106 - 6600-66 E-Mail: info@rocom-gmbh.de http://www.rocom-gmbh.de Seite 24...
