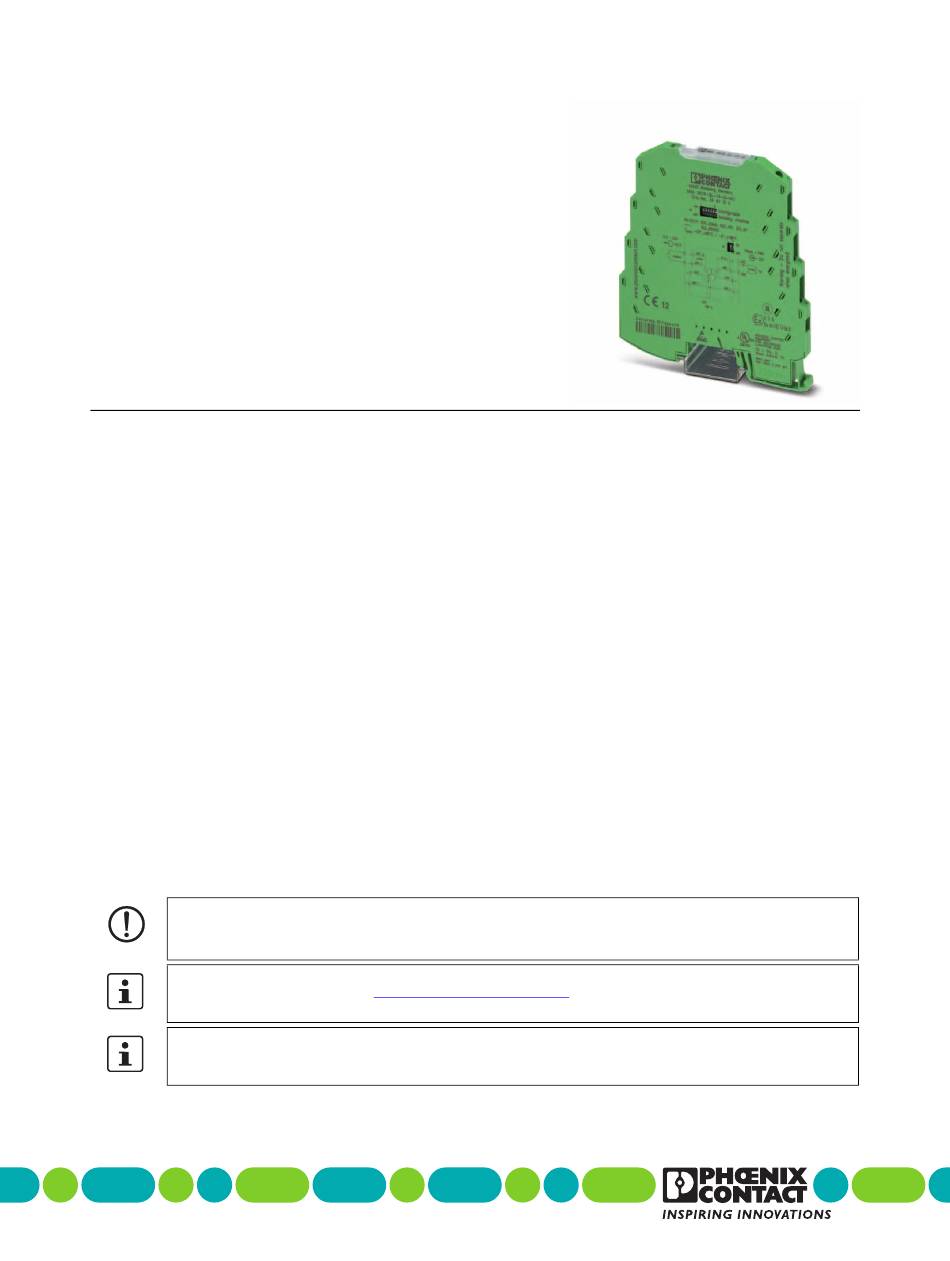

MINI MCR-SL-UI-UI
Konfigurierbarer 3-Wege-Trennverstärker
Datenblatt
101945_de_05
1
Beschreibung

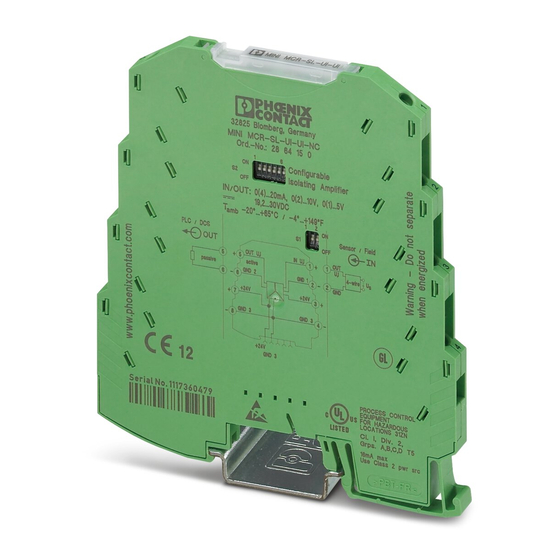

Der 6,2 mm schmale MINI MCR-SL-UI-UI... ist ein konfigu-
rierbarer 3-Wege-Trennverstärker und wird zur galvanischen
Trennung, Umsetzung, Verstärkung und Filterung von Stan-
dard-Normsignalen eingesetzt.
Ein- und ausgangsseitig stehen die analogen Normsignale
0...20 mA, 4...20 mA, 0...10 V, 2...10 V, 0...5 V oder 1...5 V
galvanisch getrennt zur Verfügung.
Die an der Gehäuseseite zugänglichen DIP-Schalter erlau-
ben die Konfiguration der Ein- und Ausgangssignalbereiche.
Die Spannungsversorgung (19,2 ... 30 V DC) kann wahlweise
über die Anschlussklemmen „3"/„4" oder „7"/„8" der Module
oder im Verbund über den Tragschienen-Connector erfolgen.
Beachten Sie hierzu auch den Abschnitt „Spannungsversor-
gung".
ACHTUNG: Bestimmungsgemäße Verwendung in explosionsgefährdeten Bereichen
Das Modul ist ein elektrisches Betriebsmittel der Kategorie 3. Folgen Sie den hier beschriebenen Anweisun-
gen beim Einbau und beachten Sie unbedingt die "Sicherheitsbestimmungen und Errichtungshinweise".
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Datenblatt gilt für die auf der folgenden Seite aufgelisteten Produkte:
© PHOENIX CONTACT
2012-09-27
Merkmale
–
Konfigurierbarer 3-Wege-Trennverstärker
–
Ein- und Ausgangssignalbereich über DIP-Schalter kon-
figurierbar
–
Zulassung für Ex-Zone 2 (nA)
–
Schraub- oder Federkraftanschluss lieferbar
–
Konfiguriert oder unkonfiguriert lieferbar
www.phoenixcontact.net/catalog
am Artikel zum Download bereit.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Phoenix Contact MINI MCR-SL-UI-UI
Inhaltszusammenfassung für Phoenix Contact MINI MCR-SL-UI-UI
-
Seite 1: Beschreibung
MINI MCR-SL-UI-UI Konfigurierbarer 3-Wege-Trennverstärker Datenblatt 101945_de_05 © PHOENIX CONTACT 2012-09-27 Beschreibung Der 6,2 mm schmale MINI MCR-SL-UI-UI... ist ein konfigu- Merkmale rierbarer 3-Wege-Trennverstärker und wird zur galvanischen – Konfigurierbarer 3-Wege-Trennverstärker Trennung, Umsetzung, Verstärkung und Filterung von Stan- – Ein- und Ausgangssignalbereich über DIP-Schalter kon- dard-Normsignalen eingesetzt. -
Seite 2: Inhaltsverzeichnis
MINI MCR-SL-UI-UI Inhaltsverzeichnis Beschreibung .......................... 1 Inhaltsverzeichnis ........................2 Bestelldaten..........................3 ........................3 Bestellschlüssel Technische Daten........................4 Sicherheitsbestimmungen und Errichtungshinweise ............... 6 ......................6 Errichtungshinweise ................... 6 Installation im Ex-Bereich (Zone 2) Installation ..........................7 ......................7 Anschlusshinweise ..........................7 Aufbau ........................ -
Seite 3: Bestelldaten
MINI MCR-SL-UI-UI Bestelldaten Beschreibung Art.-Nr. MCR-3-Wege-Trennverstärker, über DIP-Schalter konfigurierbarer Ein-/ MINI MCR-SL-UI-UI 2864383 Ausgang, zur galvanischen Trennung von Analogsignalen, mit Schrauban- schluss, Bestellkonfiguration MCR-3-Wege-Trennverstärker, über DIP-Schalter konfigurierbarer Ein-/ MINI MCR-SL-UI-UI-SP 2864710 Ausgang, zur galvanischen Trennung von Analogsignalen, mit Federkraft- anschluss, Bestellkonfiguration 3-Wege-Trennverstärker zur galvanischen Trennung von Analogsignalen,... -
Seite 4: Technische Daten
MINI MCR-SL-UI-UI Technische Daten Eingang Konfigurierbar/Programmierbar ja, vorkonfiguriert Eingangssignal Spannung 0 V ... 10 V 0 V ... 5 V 1 V ... 5 V 2 V ... 10 V Eingangssignal Spannung maximal 30 V Eingangssignal Strom 0 mA ... 20 mA 4 mA ... - Seite 5 MINI MCR-SL-UI-UI Allgemeine Daten [...] Prüfspannung Eingang/Ausgang/Versorgung 1,5 kV (50 Hz, 1 min.) Abmessungen B / H / T 6,2 mm / 93,1 mm / 102,5 mm Ausführung des Gehäuses PBT grün Anschlussdaten Schraubanschluss Federkraftanschluss Leiterquerschnitt starr 0,2 mm² ... 2,5 mm²...
-
Seite 6: Sicherheitsbestimmungen Und Errichtungshinweise
MINI MCR-SL-UI-UI Sicherheitsbestimmungen und Errichtungshinweise Errichtungshinweise Installation im Ex-Bereich (Zone 2) – Das Gerät der Kategorie 3 ist zur Installation in dem ex- – Halten Sie die festgelegten Bedingungen für den Einsatz plosionsgefährdeten Bereich der Zone 2 geeignet. Es er- in explosionsgefährdeten Bereichen ein! -
Seite 7: Installation
MINI MCR-SL-UI-UI Installation Blockschaltbild Anschlusshinweise Sensor / Field PLC / DCS ACHTUNG: Elektrostatische Entladung! IN U,I OUT U,I Das Gerät enthält Bauelemente, die durch active passive 4-wire elektrostatische Entladung beschädigt oder GND 1 GND 2 – – zerstört werden können. Beachten Sie beim Umgang mit dem Gerät die notwendigen Si-... -
Seite 8: Montage
Brückung der Spannungsversorgung. Beachten Sie in diesem Fall unbedingt die Aufrastrichtung von Mo- dul und Tragschienen-Connector: Rastfuß unten und Steckerteil links! Anschluss der Leitungen Es gibt den MINI MCR-SL-UI-UI... in zwei Anschlussvarian- ten: – Schraubklemmen (bei MINI MCR-SL-UI-UI) X X X X X X o . -
Seite 9: Konfiguration
Konfiguration Mit den DIP-Schaltern S1 und S2, geben Sie die Kombination von Eingangs- und Ausgangsnormsignalbereich vor (siehe „Konfigurationstabelle“). Standardkonfiguration Liegt eine „NC-Variante“ (MINI MCR-SL-UI-UI-NC oder MINI MCR-SL-UI-UI-SP-NC) vor, dann besitzt das Gerät die Stan- dardkonfiguration: – Eingang 0...10 V –... -
Seite 10: Abgleich
Stellen Sie mittels des Potenziometers den exakten End- wert des eingestellten Ausgangssignals ein. Anschluss-/Applikationsbeispiel Füllstandsmesser 0...10V 0...20mA GND1 GND2 Steuerung GND3 GND3 MINI MCR-SL-UI-UI Netzspannung Bild 6 Applikationsbeispiel PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany 101945_de_05 www.phoenixcontact.com...
