Montageanleitung Karussell „Klara"
Artikel - Nr. 51 4005 401
Legende
Beton
Concrete
Füllmaterial
Filling
Erde
Ground

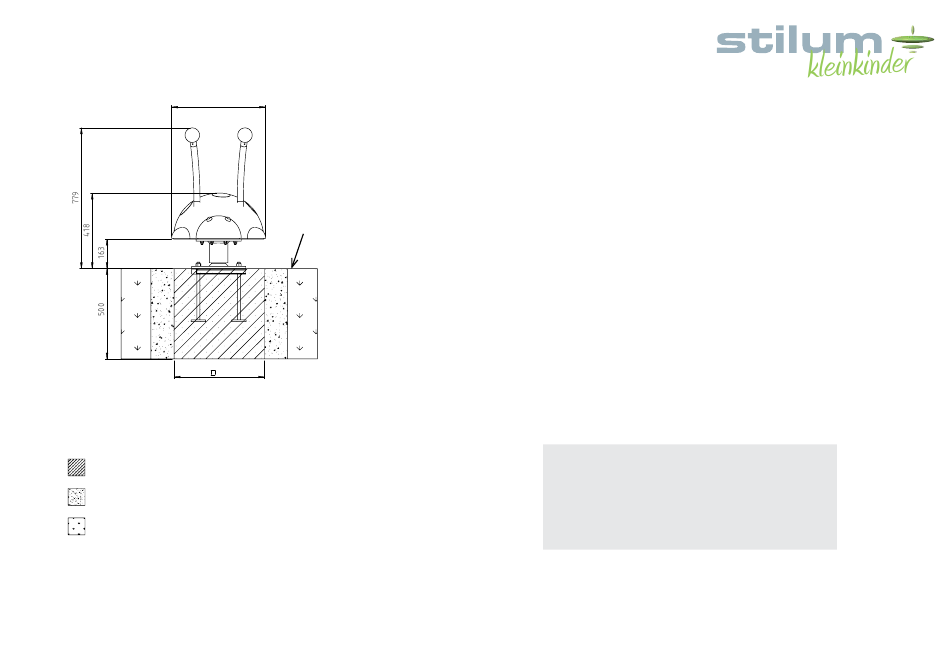

Skizze 2: Seitenansicht mit Vermaßung „Klara"
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
520
Spielebene
500
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforder-
lichen Sicherheitsfreiraums (s. Skizze 3: Ø 3700 mm).
2. Die Aufprallfläche eines Gerätes mit erzwungener Bewegung darf sich nicht
mit Aufprallflächen anderer Geräte überschneiden.
Nach DIN EN 1176 - 4.2.8.2.5 müssen bei Geräten, die eine erzwungene
Bewegung verursachen stossdämpfende Böden über den gesamten Aufprall-
bereich vorgesehen werden.
3. Bodenaushub für Fundament nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Karussell wird auf Spielebenen-Niveau eingebaut.
Auf Markierung „Spielebene" am Spielgerät achten!
4. Betonfundament gem. der angegebenen Maße (500mm x 500mm x 500mm)
mit mittig eingebrachter, horizontaler Bewehrung erstellen. Dabei den mitge-
lieferten Fundamentanker so mit dem Fundament vergießen, dass der obere
Winkelrahmen waagerecht liegt und bündig mit der Fundamentoberfläche
abschließt.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Zuschnitt
Werkstoff
Name
Datum
Oberflächen nach
Zul. Abweichung
Hauptfundament: BSt 500S
DIN ISO 1302
DIN 2768 - mH
Gez.
Simonis
05.02.18
Reihe 2
Gepr.
Je 4 Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C 20/25
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Rev
Änderung
Datum
Name
Deutschland
Gewicht
Maßstab
1:10
Benennung
Fundamentplan
Projekt
Klara
Zeichnungsnummer
Blatt
1205-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 14.06.2019 S. 2
