Inhaltszusammenfassung für EEZ BB3
- Seite 1 Ver. 1.0 – 04/2020 www.envox.hr – github.com/eez-open...
-
Seite 3: Inhaltsverzeichnis
1.8.Handhabung bei Entsorgung......................9 2.Ausstattungsmerkmale .........................10 2.1.Allgemein............................10 2.2.Benutzerschnittstelle und Programmierung..................10 2.3.Konnektivität..........................11 2.4.Schutz und Kontrolle........................11 3.Betriebsumgebung ..........................11 3.1.Lagerungsbedingungen.........................11 4.Auspacken und Kontrolle des EEZ BB3 ....................11 4.1.Lieferumfang..........................12 4.1.1.Fertiggerät (demnächst verfügbar)..................12 4.1.2.Bausatz Version........................12 4.2.Aufstellung des EEZ BB3......................12 4.3.Starten des EEZ BB3........................13 4.4.Wechseln der Sicherungen......................13 4.5.Batterietausch..........................14 4.6.Micro SD-Karte (nicht flüchtiger Speicher)..................14... - Seite 4 13.1.MCU-Modul Firmware-Aktualisierung..................73 13.1.1.Linux............................73 13.1.2.Windows..........................76 13.2.Firmware-Aktualisierung der Peripherie-Module.................78 14.Datenprotokollierung...........................83 14.1.Datenaufzeichnung........................83 14.2.Anzeige der protokollierten Daten....................84 14.3.Übertragung der Protokolldaten zu einem Computer..............86 14.4.Datenübertragung am EEZ BB3 starten..................89 14.5.Herstellen einer seriellen (über USB) Kommunikation mit einem Linux-Computer....90 15.MQTT..............................93 15.1.Einstellen der Kanalparameter über ein Topic................93...
- Seite 5 15.2.Zeichnen eines Topic Graphs......................95 15.3.Topics veröffentlichen........................96 15.3.1.System..........................96 15.3.2.Dcpsupply..........................96 15.4.Topics abonnieren........................96 15.4.1.System..........................96 15.4.2.Dcpsupply..........................97...
-
Seite 6: Rechtliche Hinweise
Für weitere Informationen lesen Sie bitte die Lizenz unter <https://www.g- nu.org/licenses/lfdl-1.3.html>. 1.2. Kontakt Bei Fragen zu EEZ Produkten oder diesem Handbuch kontaktieren Sie bitte Envox d.o.o. E-mail: support@envox.hr Website: www.envox.hr 1.3. Danksagung Icons erstellt von pixel-perfect und freepik von flaticon.com Dieses Handbuch wurde mit OpenOffice / LibreOffice erstellt Deutsche Übersetzung: Jochen Hammer... -
Seite 7: Wer Sollte Dieses Handbuch Verwenden
Der EEZ BB3 ist für den Einsatz in Labor-, Wohn-, Geschäfts-, Gewerbe- und Kleinunternehmensberei- chen vorgesehen. Verwenden Sie das EEZ BB3 nur für den vorgesehenen Zweck. Beachten Sie die im Benutzerhand - buch dokumentierten Sicherheits- und Gebrauchsanweisungen, sowie die im Datenblatt angegebenen Betriebsbedingungen und Leistungsgrenzen. -
Seite 8: Pflege Und Reinigung
Setzen Sie das Gerät nicht längerer Zeit direktem Sonnenlicht aus. Dies kann zu einer dauerhaften Be- schädigung des TFT-Displays führen. Es wird empfohlen, das EEZ BB3 regelmäßig gemäß der Beschreibung zu reinigen. Führen Sie die fol- genden Schritte aus, um die Außenfläche zu reinigen: •... -
Seite 9: Ausstattungsmerkmale

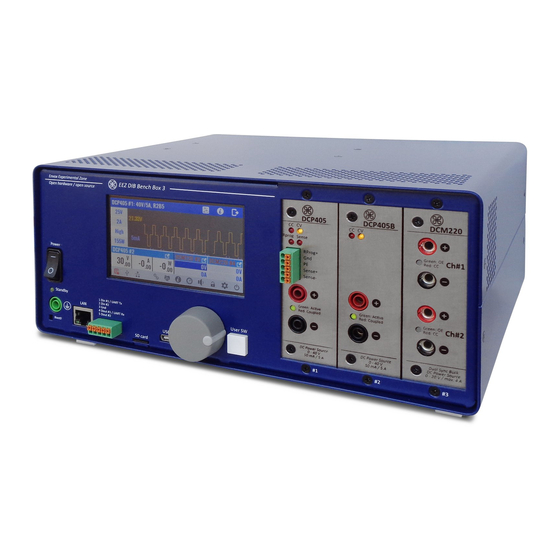

EEZ BB3 Benutzerhandbuch 2. Ausstattungsmerkmale Das EEZ BB3 ist ein modulares Gleichstromnetzteil mit mehreren isolierten Kanälen, einer kombinier- ten Ausgangsleistung von bis zu 465 W, einer maximalen Spannungsabgabe von 20 bis 80 V und einer maximalen Stromabgabe von bis zu 10 A. Die grafische Benutzeroberfläche verfügt über ein großes Farb-TFT Touchscreen-Display kombiniert mit einem Inkrementalgeber für eine eindeutige, reaktions-... -
Seite 10: Konnektivität
• Temperaturbereich: −10 °C bis 70 °C 4. Auspacken und Kontrolle des EEZ BB3 Gehen Sie wie folgt vor, um den EEZ BB3 aus der Verpackung zu nehmen und die Ausstattung auf Vollständigkeit zu überprüfen: • Überprüfen Sie das Paket auf Beschädigungen •... -
Seite 11: Lieferumfang
Die Bauanleitung (nur in englischer Sprache) ist unter folgendem Link verfügbar: https://bit.ly/2VtWsZu 4.2. Aufstellung des EEZ BB3 Wenn der EEZ BB3 auf einem Tisch betrieben wird, muss die Oberfläche flach sein. Sie können das EEZ BB3 horizontal oder in Schräglage platzieren, indem Sie die Frontfüße ausklappen. -
Seite 12: Starten Des Eez Bb3
Die ausgeklappten Vorderfüße können bei Überlastung brechen. Die Gesamtlast der ausgeklappten Füße darf 50 N nicht überschreiten. Wenn die vorderen Füße eingeklappt sind, kann der EEZ BB3 mit anderen Geräten sicher gestapelt werden. 4.3. Starten des EEZ BB3 Das EEZ BB3 ist mit einem Netzspannungsanschluß... -
Seite 13: Batterietausch
Information Seite angezeigt werden. Um auf das Innere des EEZ BB3 zuzugreifen, schalten Sie zuerst das EEZ BB3 aus und ziehen Sie das Netzkabel an der Rückseite ab. Entfernen Sie dann die obere Abdeckung, die mit vier Schrauben (zwei auf jeder Seite) befestigt ist. - Seite 14 Es ist auch darauf zu achten, dass die Karte richtig in den Sockel eingesetzt ist, da sie sonst in das Ge- häuse fallen kann. Daher wird empfohlen, das EEZ BB3 beim Einsetzen der Karte vollständig auszu - schalten (nicht im Standby-Modus!).
-
Seite 15: Eez Bb3 Übersicht
nungsversorgung der Power Module ist dabei abgeschalten). Schutzerde Anschluß (PE); 4 mm Buchse Master MCU BOOT0 Taster: Durch Drücken beim Start wechselt das EEZ BB3 in einen spe- ziellen Bootloader-Modus zum Laden der System-Firmware. Digitale I/O Terminals (zwei Eingänge und zwei Ausgänge, geschützt) ... -
Seite 16: Übersicht Über Die Modul Frontplatten
EEZ BB3 Benutzerhandbuch 5.2. Übersicht über die Modul Frontplatten Das EEZ BB3 bietet Platz für bis zu drei Module. Ein Beispiel mit drei Leistungsmodulen ist in Abb. 9 dargestellt. Abb. 6: Rechte Seite der EEZ BB3 Frontplatte Betriebsmodusanzeigen: CC - Konstantstrom-Modus, CV - Konstantspannungs-Modus, ... -
Seite 17: Übersicht Über Die Rückseite
überflüssig. Der Zugriff auf eine Funktion dauert nur ein paar Klicks und priorisiert den Zugriff auf die Funktionen, die wichtiger sind oder häufiger verwendet werden. Abb. 8 zeigt das Hauptmenü des EEZ BB3 mit drei verschiedenen Leistungsmodulen (siehe Abb. 9) unter Verwendung der Standardansicht (numerisch) zur Darstellung der Ausgangszustände sowie der gemessenen und eingestellten Werte. - Seite 18 Dateimanager: Ermöglicht den Zugriff auf die Daten einer SD-Karte, wie Benutzerprofile, Programmlisten, protokollierte Daten oder Screenshots. Protokollierte Daten und Screenshots können mit einem Klick in das EEZ Studio hochgeladen werden. Benutzerprofile: Zum Speichern und Abrufen von Modulparametern stehen 10 verschiede- ...
-
Seite 19: Modul Display Ansichten
5.EEZ BB3 Übersicht Tracking- und Kopplungseinstellungen: Tracking ermöglicht die gleichzeitige Programmie- rung von zwei oder mehr Ausgangskanälen des Moduls. Die Kopplung kann verwendet wer- den, um zwei oder mehr Modulausgänge (unter Firmware-Kontrolle) sicher in Reihe, parallel, als „geteilte Schiene“ (d.h. Serie mit gemeinsamem Ausgang) oder mit Vout- verbunden, mit- ... - Seite 20 EEZ BB3 Benutzerhandbuch Vertikale Balken Diese Ansicht ist nützlich, wenn sich die Ausgabewerte schnell ändern. Die aktuellen Messwerte werden mit normaler Schriftgröße angezeigt. SCPI DISPlay:VIEW 2 Horizontale Balken Vergleichbar mit der vorherigen An- sicht, nur dass die Balken horizontal angezeigt werden.
-
Seite 21: Inbetriebnahme
Abb. 11: Hauptansicht beim ersten Start 6.2. Standby Modus und Ausschalten Das EEZ BB3 bietet zwei Optionen zum Ausschalten: Aufrufen des Standby-Modus oder Verwenden des Netzschalters an der Vorderseite. In beiden Fällen werden alle installierten Module vom Stromnetz getrennt. Im Standby-Modus bleibt das MCU-Modul mit Strom versorgt (wie durch die Standby-Anzeige auf der Vorderseite angezeigt). - Seite 22 EEZ BB3 Benutzerhandbuch Abb. 12: Aktivieren des Standby Modus SCPI SYSTem:POWer OFF Der Netzschalter an der Vorderseite kann in jeder Situation verwendet werden, um die Versorgungs- spannung sofort abzuschalten. Wenn es sich jedoch nicht um eine Notsituation handelt, wird empfoh- len, ein ordnungsgemäßes Herunterfahren einzuleiten, um sicherzustellen, dass die neuesten Informa -...
-
Seite 23: Grundoperationen
7.Grundoperationen 7. Grundoperationen 7.1. Ein- und Ausschalten eines Kanals Kanal einschalten (OE on) Das Einschalten des Kanals erfolgt durch Tippen auf eine beliebige Stelle im Anzeigebereich des Kanals. Der geänderte Ausgangszustand wird durch Anzeige der gemessenen Aus- gangswerte anstelle von „OFF“ ange- zeigt. -
Seite 24: Zugriff Auf Schutzfunktionen Für Den Kanal Und Einstellungen
Wert zurückgesetzt werden. 7.4. Zugriff auf Schutzfunktionen für den Kanal und Einstellungen Die EEZ BB3-Firmware bietet eine umfassende Steuerung jedes Leistungsmoduls und die Funktions- liste geht weit über die grundlegende Funktionsweise zum Einstellen und Anzeigen von Ausgabepara- metern hinaus. Weitere kanalspezifische Funktionen werden im Menü Schutz und Einstellungen ange- zeigt. - Seite 25 7.Grundoperationen gelangen, wenn eine der Schutzfunktionen des Kanals ausgelöst hat - unabhängig davon, ob sich der Kanal in der regulären oder maximierten Ansicht befindet. Zugriff auf das Menü Schutz und Einstellungen in der Stan- dard Ansicht Wählen Sie den Kanal aus, des- sen Einstellungen Sie ändern möchten, und tippen Sie auf das Protection Icon.
-
Seite 26: Zugriff Auf Systemeinstellungen
EEZ BB3 Benutzerhandbuch 7.5. Zugriff auf Systemeinstellungen Tippen Sie auf das Systemein- stellugen Icon in der Statusleis- Die Anzahl der verfügbaren Opti- onen hängt von der Version der Firmware ab. Wenn die Seite mit den System- einstellungen angezeigt wird, können der Ausgangsstatus und... -
Seite 27: Systemeinstellungen
Lasten unbeabsichtigt beschädigt werden. SCPI SYSTem:PON:OUTPut:DISable ON Herunterfahren, wenn ein Schutz ausgelöst hat (Shutdown when protection tripped) Wenn diese Option ausgewählt ist, wird das EEZ BB3 bei jedem Schutz, der auf einem Kanal ausgelöst wird, automatisch in den Standby-Modus versetzt. SCPI SYSTem:POWer:PROTection:TRIP ON Abschalten aller Ausgänge, wenn ein Schutz ausgelöst hat (Switch off all outputs when protecti-... -
Seite 28: Digital I/O Einstellungen
SCPI CALibration:PASSword:NEW {<old>}, {<new>} 8.2. Digital I/O Einstellungen Auf der Vorderseite des EEZ BB3 ste- hen zwei geschützte / gepufferte digita- le Eingänge sowie zwei digitale Aus- gänge zur Verfügung. Ihre Funktion und Polarität können auf dieser Seite eingestellt werden, auf der auch der aktuelle Status angezeigt wird. -
Seite 29: Allgemeine Triggereinstellungen
SCPI SYSTem:DIGital:INPut:DATA? {<pin>} SYSTem:DIGital:OUTPut:DATA? {<pin>} 8.3. Allgemeine Triggereinstel- lungen Das Triggersystem des EEZ BB3 er- möglicht eine Änderung des Ausgangs- zustands, der Spannung und des Stroms oder startet die interne Daten- protokollierung, wenn ein Trigger von einer ausgewählten Triggerquelle emp- fangen wird. -
Seite 30: Rampe & Verzögerung (Ramp & Delay)
EEZ BB3 Benutzerhandbuch definiert sind (z. B. List oder Step). • Immediate – Das EEZ BB3 führt unmittelbar nach der Ausführung des INITiate-Befehls unverzüglich eine vollständige Triggeroperation aus. • Manuell – Ermöglicht das manuelle Auslösen mit dem Benutzerschalter (falls diese Funktion zugewiesen ist;... - Seite 31 8.Systemeinstellungen Wählen Sie die Kanäle aus, für die Sie Rampe und Verzögerung definieren möchten. Tippen Sie auf den Parameter, den Sie ändern möchten. Der obige Abschnitt zeigt, wie die Aus- gabe des aktuell ausgewählten Kanals aussehen wird. Die Kanalliste erfolgt in Abhängigkeit einer Reihenkopplung.
-
Seite 32: System Temperatur Und Lüfter
Schutz aktiviert wird. SCPI SYSTem:TEMPerature:PROTection {<temperature>} Sperre aufheben (Clear trip) Wenn der Schutz aktiviert (tripped) wurde, ist das EEZ BB3 für eine weitere Verwendung gesprerrt. Diese Sperre kann mit dieser Funktion aufgehoben werden. SCPI SYSTem:TEMPerature:PROTection[:HIGH]:CLEar Lüftergeschwindigkeit (Fan speed) Aktuelle Lüfterdrehzahl in U/min (Umdrehungen pro Minute). -
Seite 33: Serielle Schnittstelle (Über Usb)
8.Systemeinstellungen her der Ausgangsstrom ist, desto mehr steigt die Lüfterdrehzahl an). Der Manual-Modus kann z.B. zum Testen des Lüfters verwendet werden. Dabei wird der Geschwindig- keitsregelungsalgorithmus vollständig umgangen. Geschwindigkeit einstellen (Set speed to) Diese Option wird verfügbar, wenn der Manual-Modus ausgewählt ist. Der Standardwert ist 100 % (vol- le Geschwindigkeit). -
Seite 34: Mqtt
Eingabe des eindeutigen Hostnamens der LAN-Verbindung (Local Area Network). Der Hostname kann bis zu 63 alphanumerische Zeichen enthalten. "-" ist nur zulässig, wenn es nicht als erstes Zeichen ver - wendet wird. Leerzeichen sind nicht zulässig. Der Standardname lautet: EEZ-BB3. SCPI SYSTem:COMMunicate:ETHernet:PORT {<number>}... -
Seite 35: Statische Lan Einstellungen (Dhcp Deaktiviert)
IP Adressen übersetzt. SCPI SYSTem:COMMunicate:ETHernet:D NS {<ip_address>} Gateway IP-Netzwerk-Gateway-Adresse für den Zugriff auf das EEZ BB3 von außerhalb des aktuellen Teilnetz- werks (subnet). SCPI SYSTem:COMMunicate:ETHernet:GATEway {<ip_address>} Subnet mask IP-Netzwerk-Subnetzmaske. Die Subnetzmaske wird verwendet, um festzustellen, ob sich eine Cli- ent-IP-Adresse im selben lokalen Subnetz befindet. -
Seite 36: Encoder & Benutzerschalter
Liste der am besten geeigneten und verfügbaren NTP-Server: ntppool.org SCPI SYSTem:COMMunicate:ENABle {<bool>}, NTP NTP server Netzwerk Adresse des NTP Servers. Das EEZ BB3 versucht bei jedem Einschalten (Hard Reset), wenn *RST ausgegeben wird oder einmal pro Tag, eine Verbindung mit dem ausgewählten NTP-Server her- zustellen. SCPI SYSTem:COMMunicate:NTP {<server>}... -
Seite 37: Bildschirmeinstellungen
Start standardmäßig ausgeführt wird) ist ebenfalls verfügbar. Farbthema Das EEZ BB3 enthält drei Farbthemen, die für jedes Menü gelten. Das Standardthema ist “Dark”. Animationsdauer (Anim. Duration) Legen Sie fest, wie lange der Animationseffekt beim Übergang zwischen den Menüs dauert. Standard ist 250 msec. -
Seite 38: Soundeinstellungen
Kalibrierung testen, indem Sie das Display an beliebigen Stellen (außer den Optionen) berühren. 8.11. Soundeinstellungen Sound Wenn der Piepser aktiviert ist, erzeugt das EEZ BB3 in einer der folgenden Si- tuationen einen hörbaren Ton: • Ein-/Ausschalten • Wenn ein Fehler während des lokalen (über das Display) oder... -
Seite 39: System Information
SYSTem:CPU:INFOrmation:ONTime:TOTal? Laufzeit seit letztem Neustart (Last On time) Diese Abfrage gibt die nach dem letzten Neustart des EEZ BB3 verstrichene Zeit zurück. Die Auflösung beträgt 1 Minute und diese Information wird alle 10 Minuten im nichtflüchtigen Speicher gespeichert. Daher ist es möglich, dass nach einem Neustart aufgrund eines Stromausfalls oder eines Systemresets bis zu 10 Minuten verloren gehen können. - Seite 40 EEZ BB3 Benutzerhandbuch Anzeige der Seriennummer des EEZ BB3 (MCU Modul). SCPI *IDN? CPU module Anzeige des Modulnamens und der Versionsnummer des MCU Moduls. SCPI SYSTem:CPU:MODel? CH<n> board Anzeige der Namen und der Versionsnummern aller erkannter Module. SCPI SYSTem:CHANnel:MODel?
-
Seite 41: Systemfunktionen
Power / Reset Steuerung • Benutzerschalter 9.1. Ereignisanzeige Während des Betriebs zeichnet das EEZ BB3 die Zeitpunkte von Ereignis- sen bestimmter Benutzeraktivitäten so- wie Ereignisse auf, die die Aufmerk- samkeit des Benutzers erfordern (d.h. Warnungen und Fehler). Ereignisse werden in einem Ereignisprotokoll ge- speichert. -
Seite 42: Tracking
EEZ BB3 Benutzerhandbuch Die Identifizierung von Ereignistypen wird durch die Verwendung verschiede- ner Symbole und Farben vereinfacht. Wenn der Inhalt der Nachricht aufgrund ihrer Größe nicht in einer Zeile ange- zeigt werden kann, wird eine Option zur vollständigen Darstellung ange- zeigt. -
Seite 43: Dateimanager
9.Systemfunktionen wenn zwei oder mehr Kanäle ausgewählt sind. SCPI OUTPut:TRACk[:STATe] (@<chanlist>) 9.3. Dateimanager Mit dem Dateimanager können Sie auf die Dateien einer SD-Karte zugreifen und mit diesen arbeiten. Die Arbeitsda- ten sind wie folgt in mehreren Ordnern (Verzeichnissen) organisiert: • Scripts –... - Seite 44 EEZ BB3 Benutzerhandbuch Die angezeigten Dateien und Ordner können nach Name, Größe und Uhrzeit in absteigender und aufsteigender Rei- henfolge sortiert werden. Durch Aus- wahl des Symbols Sortieren wird ein Menü angezeigt, über das Sie die Sor- tiermethode auswählen können.
-
Seite 45: Kopplung Der Ausgänge
9.Systemfunktionen 9.4. Kopplung der Ausgänge Die Kopplung der Ausgänge bietet eine sichere und bequeme Möglichkeit, die Ausgangsleistung der einzelnen Aus- gänge zu kombinieren, um die Kapazi- tät zu erhöhen und verschiedene Aus- gangskonfigurationen anzubieten. Um die Ausgänge miteinander zu kom- binieren, werden intern vier Leistungs- relais verwendet. - Seite 46 EEZ BB3 Benutzerhandbuch Parallel Eine parallele Kopplung ist nur zwi- schen DCP405-Modulen in den ersten beiden Steckplätzen möglich. Bei Kopplung werden die Ausgangsan- schlüsse des Moduls in Steckplatz 2 deaktiviert und der Ausgangsstrom an den Anschlüssen des Moduls in Steck- platz 1 verdoppelt (d.
-
Seite 47: Benutzerprofile
9.Systemfunktionen 9.5. Benutzerprofile Benutzerprofile werden zum Speichern und Abrufen von Systemparametern und Parametern installierter Module verwendet. Es stehen 10 Profile zur Verfügung, die nach Nummer und Name angezeigt werden. Das Profil 0 hat einen speziellen Status und enthält die aktuellen Parameter. Der Name kann nicht geändert wer- den, aber wenn ein Aufruf von einem Profil erfolgt, erhält es seinen Namen. -
Seite 48: Displaysperre
EEZ BB3 Benutzerhandbuch Einschaltzustand • SCPI *SAV {<profile>} Beim Speichern eines Benutzerprofils muss ein Name definiert werden. Beim Speichern in ein leeres Benutzerprofil wird der Name als Kombination aus Saved at und dem aktuellen Datum und der aktuellen Uhrzeit angeboten. Bei... -
Seite 49: Power / Reset Steuerung
Leitet ein ordnungsgemäßes Herunterfahren ein, das sicherstellt, dass die neuesten Informationen im nichtflüchtigen Speicher gespeichert werden. Warten Sie, bis auf dem Bildschirm die Meldung ange- zeigt wird, dass das EEZ BB3 sicher ausgeschaltet werden kann. Anzeige ausschalten (Display off) Während die Anzeige ausgeschaltet ist, wird eine Benutzerinteraktion deaktiviert, bis die Anzeige wie- der eingeschaltet wird. - Seite 50 Ausgänge deaktiviert werden. Um den Sperrmodus zu verlassen, müssen Sie den Benutzerschalter erneut drücken. Standby Wenn das EEZ BB3 eingeschaltet und diese Option ausgewählt ist, wechselt es beim ersten Drücken des Benutzerschalters in den Standby-Modus. Beim nächsten Drücken der Taste wird der Standby-Mo- dus wieder verlassen.
-
Seite 51: Schutzmechanismen Der Leistungsmodule
10. Schutzmechanismen der Leistungsmodule Die Leistungsmodule sind mit mehreren Schutzfunktionen ausgestattet, um verschiedene unerwartete Bedingungen zu vermeiden, z.B. Ausgangswerte, die die festgelegten Grenzwerte überschreiten und (falls nicht aktiviert) ein angeschlossenes Gerät oder das Leistungsmodul selbst dauerhaft beschädigen können. 10.1. Schutz löschen/deaktivie- Das Löschen eines aktivierten Schutz- modus, das Deaktivieren von Schutz- modi oder das Einstellen von Schutz-... -
Seite 52: Spannungslimit Und Überspannungsschutz
EEZ BB3 Benutzerhandbuch fliessende Strom den eingestellten Wert des zulässigen Ausgangsstroms erreicht oder überschreitet. Eine Schutzauslösung wird im Ereignisprotokoll aufgezeichnet und der Kanalausgang wird ausgeschal- tet. Verwenden Sie diese Option, um den Überstromschutz ein- oder auszuschalten. Wenn OCP ausge- schaltet ist und der Ausgangsstrom den eingestellten Wert (I... -
Seite 53: Hardware-Überspannungsschutz
10.Schutzmechanismen der Leistungsmodule auf 12 V erhöhen. Wenn die Spannung jedoch auf beispielsweise 5 V abfällt bleibt der Auslösepegel unverändert. Der maximale Auslösewert ist 0,5 V größer als max. Ausgangsspannung (40,5 V für DCP405 oder 20,5 V für DCM220-Modul). SCPI VOLTage:PROTection {<voltage>} Auslöseverzögerung (Trip delay) Wenn der Überspannungsschutz (OVP) aktiviert ist und die Ausgangsspannung den eingestellten Aus-... -
Seite 54: Temperatur (Otp)
EEZ BB3 Benutzerhandbuch der Ausgangsleistung, bei der die Leistungsbegrenzung (OPP) auslöst. Wenn die Leistungsgrenze auf einen niedrigeren Wert eingestellt ist, verringert sich auch der Auslösepegel. SCPI POWer:PROTection {<power>} Auslöseverzögerung (Trip delay) Wenn die Leistungsbegrenzung (OPP) aktiviert ist und die Ausgangsleistung den eingestellten Auslö- sepegel erreicht, erfolgt frühestens nach Ablauf der eingestellten Verzögerungszeit eine OPP-Auslö-... -
Seite 55: Erweiterte Kanalfunktionen
11. Erweiterte Kanalfunktionen Das Menü Schutzfunktionen für den Kanal und Einstellungen bietet Zugriff auf zahlreiche zusätzliche Funktionen: • Trigger Ablaufprogrammierung • • Anzeigeansicht • Kalibrierung (siehe Modulkalibrierung) • Info • Erweiterte Optionen (nur DCP405) 11.1. Triggereinstellungen für den Kanal Allgemeine Triggereinstellungen (General Trigger Settings) Ein Link zu dem Menü... - Seite 56 EEZ BB3 Benutzerhandbuch Schrittweite (Step) Der Kanalausgangszustand und die Werte ändern sich auf die eingestell- ten Werte, wenn ein Trigger ausgelöst wird. SCPI CURRent:MODE STEP VOLTage:MODE STEP Spannungsschrittweite: (Voltage:) Programmierter neuer Wert, auf den die Ausgangsspannung eingestellt wird, wenn ein Trigger ausgelöst wird.
-
Seite 57: Ablaufprogrammierung
11.Erweiterte Kanalfunktionen Wenn ein Triggerschritt aktiv ist, wer- den die Ausgangsspannungs- und Stromeinstellungsoptionen des Kanals durch das Schrittsymbol ersetzt, das di- rekt zur Seite mit den Kanal-Triggerein- stellungen (d.h. der oben gezeigten Seite) führt. 11.2. Ablaufprogrammierung Überblick Der Ablaufprogramm-Editor ermöglicht das Einstellen mehrerer Ausgangs- spannungen und -ströme, die nachein- ander eingestellt werden. - Seite 58 EEZ BB3 Benutzerhandbuch Wenn Sie ein Ablaufprogramm impor- tieren, wird der Inhalt des Ordners Lists angezeigt. Beim Exportieren eines Ablaufpro- gramms kann eine vorhandenes über- schrieben oder in einer neuen Datei ge- speichert werden, indem die Option New File (Neue Datei) ausgewählt wird.
-
Seite 59: Einfügen Eines Neuen Programmschritts
11.Erweiterte Kanalfunktionen SCPI LIST:VOLTage {<voltage>} Strom (Current) Diese Spalte enthält die Stromwerte für jeden Programmschritt. SCPI LIST:CURRent {<current>} Anzahl der Programmausführungen (List count) Legt fest, wie oft das Ablaufprogramm ausgeführt wird. Der mögliche Bereich liegt zwischen 1 und 65535 oder kann auf unendlich gesetzt werden (∞-Zeichen auf dem Ziffernblock), um ein Programm fortlaufend auszuführen. -
Seite 60: Löschen Eines Programmschrittes
EEZ BB3 Benutzerhandbuch 11.2.2. Löschen eines Programm- schrittes Das Löschen eines Teils oder des ge- samten Programms ist möglich, indem Sie das Symbol - in der Statusleiste auswählen. Dabei wird das Menü mit den unten beschriebenen Optionen ge- öffnet. Zeile löschen (Delete row) Löschen einer Zeile an der Cursorposi-... -
Seite 61: Info
11.Erweiterte Kanalfunktionen 11.4. Info Model Zeigt den Modellnamen und die Versi- on des Moduls an. Bei einem Zweika- nalmodul wird für beide Kanäle der gleiche Modellname und die gleiche Version angezeigt. SCPI SYSTem:CHANnel:MODel? Hersteller (Brand) Name des Modulherstellers Seriennummer (Serial No) On-Board-MCU-Seriennummer (nicht bei DCP405) Gesamtlaufzeit (Total On time) -
Seite 62: Erweiterte Optionen
EEZ BB3 Benutzerhandbuch 11.5. Erweiterte Optionen Das DCP405-Modul verfügt zusätzlich zu seinem Hardware- Überspannungsschutz die folgenden erweiterten Funktionen: • Doppelte Strombereiche • Fernüberwachte Spannungsregelung (RSense) • Ferngesteuerte Spannungsprogrammierung (RProg) und • Down-programmer (DP) 11.5.1. Strombereiche Best (Standard) Das DCP405-Modul verfügt über zwei Strombereiche. -
Seite 63: Fernüberwachte Spannungsregelung
11.Erweiterte Kanalfunktionen 11.5.2. Fernüberwachte Spannungs- regelung Der Hauptzweck der Fernüberwachten Spannungsregelung besteht darin, si- cherzustellen, dass exakt die program- mierte Spannung an die Last geliefert wird. Der Spannungsabfall, der durch lange und dünne Kabel verursacht wird, die zum Anschließen der Last verwen- det werden, wird damit aufgehoben. -
Seite 64: Ferngesteuerte Spannungsprogrammierung
EEZ BB3 Benutzerhandbuch 11.5.3. Ferngesteuerte Spannungsprogrammierung Durch die Ferngesteuerte Spannungs- programmierung kann die Ausgangs- spannung von einer externen Quelle wie einem Signal- / Funktionsgenerator eingestellt werden. Die Eingangsemp- findlichkeit beträgt 16 V/V, daher sollte die Steuerspannung 2,5 V nicht über- schreiten. -
Seite 65: Kalibrierung Der Leistungsmodule
12. Kalibrierung der Leistungsmodule Dieser Abschnitt gibt einen Überblick über die Kalibrierungsfunktionen der Leistungsmodule. Das emp- fohlene Kalibrierungsintervall für Leistungsmodule beträgt 1 Jahr. Dadurch wird sichergestellt, dass die Leistungsmodule für das nächste Kalibrierungsintervall innerhalb der Spezifikation bleiben. Für optimale Kalibrierungsergebnisse werden folgende Bedingungen empfohlen: •... -
Seite 66: Einrichtung Der Spannungskalibrierung
EEZ BB3 Benutzerhandbuch 12.2. Einrichtung der Span- nungskalibrierung Trennen Sie zur Spannungskalibrie- rung alle Lasten vom Leistungsmodul und schließen Sie ein Digitalmultimeter (DMM) an die Ausgangsklemmen an. Stellen Sie sicher, dass sich das Leis- tungsmodul im CV-Modus befindet. 12.2.1. Schritte zur Spannungskali-... -
Seite 67: Einrichtung Der Stromkalibrierung
12.Kalibrierung der Leistungsmodule Voltage MID point Der zweite Schritt des Kalibrierassis- tenten. Wiederholen Sie den Vorgang wie oben. SCPI CALibration:VOLTage:LEVel MID Voltage MAX point Der dritte Schritt des Kalibrierassisten- ten. Wiederholen Sie den Vorgang wie oben. Die Kalibrierung kann erst nach erfolg- reichem Abschluss aller Spannungs- schritte abgeschlossen werden. -
Seite 68: Schritte Zur Stromkalibrierung
EEZ BB3 Benutzerhandbuch 12.3.1. Schritte zur Stromkalibrie- rung Leistungsmodule wie das DCP405 ha- ben zwei Strombereiche. In diesem Fall zeigt der Kalibrierassistent zuerst die Schritte zum Kalibrieren des höheren Bereichs (d.h. 0 – 5 A) an. SCPI CALibration:CURRent:RANGe HIGH Current [0-5A] MIN point Dies ist der erste Schritt der Kalibrierung des hohen Strombereichs. - Seite 69 12.Kalibrierung der Leistungsmodule Anmerkung zur Kalibrierung (Cali- bration remark) Der letzte Parameter, der während der Kalibrierung eingestellt werden kann, ist eine Bemerkung. Eine Bemerkung besteht aus zwei Teilen: • eine obligatorische, systemdefinierte (ein Datums-/ Uhrzeitstempel im Format yyyymmdd) und • eine optionale, die bis zu 32 Zeichen lang sein kann und eine Beschreibung der...
-
Seite 70: Firmware-Aktualisierung
13.1. MCU-Modul Firmware-Aktualisierung In diesem Abschnitt wird das Verfahren zum Laden der Firmware auf das EEZ BB3 (d.h. dem MCU-Mo- dul) von Linux- und Windows-Betriebssystemen mithilfe der USB-DFU (Device Firmware Upgrade) be- schrieben. Unabhängig vom Betriebssystem sind die folgenden Schritte erforderlich: ... - Seite 71 EEZ BB3 Benutzerhandbuch dfu-util -a 0 -D bb3.dfu Warten Sie bis die Firmware auf das EEZ BB3 geladen ist. Eine typische dfu-util Ausgabe sieht wie folgt aus: dfu-util 0.9 Copyright 2005-2009 Weston Schmidt, Harald Welte and OpenMoko Inc. Copyright 2010-2016 Tormod Volden and Stefan Schmidt This program is Free Software and has ABSOLUTELY NO WARRANTY Please report bugs to http://sourceforge.net/p/dfu-util/tickets/...
- Seite 72 13.Firmware-Aktualisierung Setting Alternate Setting #0 ... Determining device status: state = dfuERROR, status = 10 dfuERROR, clearing status Determining device status: state = dfuIDLE, status = 0 dfuIDLE, continuing DFU mode device DFU version 011a Device returned transfer size 2048 DfuSe interface name: "Internal Flash "...
-
Seite 73: Windows
DfuSe_Demo_V3.0.6_Set- up.exe Verbinden Sie das EEZ BB3 mit einem USB-Kabel mit dem PC. Der Anschluss auf der BB3-Sei- te ist vom Typ Mini-USB. Schalten Sie das Gerät mit dem Netzschalter an der Vorderseite aus und halten Sie den BOOT0-Schalter gedrückt, während Sie das Gerät einschalten. - Seite 74 Starten Sie das Programm DfuSe Demo, tippen Sie auf den „Choose“ Button im Be- reich „Upgrade or Verify Ac- tion“ und laden Sie das Firm- ware-Image bb3.dfu Dann sollte eine Meldung er- scheinen, dass das Firm- ware-Image erfolgreich gela- den wurde.
-
Seite 75: Firmware-Aktualisierung Der Peripherie-Module
EEZ Studio unter folgendem Link nutzen: https://github.com/eez-open/studio/releases Nach dem Start vom EEZ Studio müssen Sie mit dem Button Add Instrument ein neues Instru- ment hinzufügen Wählen Sie aus der Liste der verfügbaren Instrumente den Eintrag „EEZ BB3“. - Seite 76 13.Firmware-Aktualisierung Das neu hinzugefügte Instrument wird jetzt auf der Hauptseite angezeigt. Doppel klicken Sie auf das EEZ BB3 Symbol. Wählen Sie die Option Connect, um den Verbindungstyp (USB oder Ethernet) auszuwählen. Wenn Sie die USB (serielle) Verbindung ausgewählt haben, dann prüfen Sie die Parameter, die...
- Seite 77 EEZ BB3 Benutzerhandbuch Die Option Connect ändert sich nach dem Herstellen der Verbindung in Disconnect. Es ist nun möglich, die Firmware-Image-Datei auf EEZ BB3 zu übertragen. Wählen Sie dazu den Send file- Button. Vergewissern Sie sich, das der Pfad Destination folder path lautet: /Updates...
- Seite 78 Nach der erfolgreichen Übertragung der Datei wird die folgende Meldung angezeigt: Die Aktualisierung kann nun auf der Seite des EEZ BB3 fortge- setzt werden. Bei einem zwei- kanaligen DCM220-Leistungs- modul spielt es keine Rolle, welcher Kanal verwendet wird, um zur Seite mit den Kanalein- stellungen zu gelangen.
- Seite 79 EEZ BB3 Benutzerhandbuch Im Menü Kanaleinstellungen sehen Sie die Versionsnummer der aktuellen Firmware (FW ver.). Daneben sehen einen Menüpunkt Update. Nach tippen auf den Menüpunkt Update erscheint eine Warn- meldung. Abschließend müssen Sie die übertragene Firmwaredatei aus- wählen und warten, bis die...
-
Seite 80: Datenprotokollierung
14. Datenprotokollierung Das EEZ BB3 bietet eine einfache Datenprotokollierung von bis zu 4 Ausgangswerten der installierten Leistungsmodule. Protokollierte Ausgangswerte können Spannung, Strom oder Leistung sein. Die pro- tokollierten Daten werden auf der SD-Karte gespeichert und können während der Protokollierung oder nach Abschluss oder Beendigung der Protokollierung angezeigt werden. -
Seite 81: Anzeige Der Protokollierten Daten
EEZ BB3 Benutzerhandbuch 14.2. Anzeige der protokollierten Daten Mit der Protokoll-Anzeige können Sie aufgezeichnete Daten anzeigen, wäh- rend die Datenprotokollierung ausge- führt wird. In diesem Fall werden die aufgezeichneten Daten mit der Rate angezeigt, mit der sie abgetastet wer- den (d.h. wenn das Aufzeichnungsin-... - Seite 82 Automatische Skalierung (Auto Sca- Zurücksetzen der Offset- und der Div- Werte für alle Kanäle auf die Standard- werte. Hochladen (Upload) Übertragen Sie protokollierte Daten an das EEZ Studio. Diese Option ist nur verfügbar, wenn eine aktive Verbindung besteht (über USB oder Ethernet).
-
Seite 83: Übertragung Der Protokolldaten Zu Einem Computer
Laden Sie das aktuelle EEZ Studio herunter und installieren Sie die Anwendung auf Ihrem Com- puter. https://github.com/eez-open/studio/releases Starten Sie EEZ Studio und doppelklicken Sie auf EEZ BB3 in der Liste der vorinstallierten In- strumente auf der Hauptseite. Wählen Sie Connect um das Verbindungsmenü aufzurufen. - Seite 84 Ethernet Einstellungen) Eine erfolgreich hergestellte Verbindung wird angezeigt, indem ein Identifikationsstring als Ant- wort auf eine *IDN? SCPI-Abfrage, die EEZ Studio über die ausgewählte Schnittstelle automa- tisch an EEZ BB3 sendet, empfangen wird. Datenprotokolldateien werden im Ordner Recordings auf der SD-Karte gespeichert. Um auf die- sen Ordner zuzugreifen, geben Sie ein MMEM:CDIR "Recordings".
- Seite 85 EEZ BB3 Benutzerhandbuch Das Datenprotokoll wird als neues Element in der SCPI-Sitzungsansicht angezeigt. Sie können es zur weiteren Analyse mit einem Doppelklick öffnen. Ein beliebiger Kommentar kann durch Auswahl des Comment-Symbols hinzugefügt werden, wenn das neue Eingabeformular angezeigt wird: Nach dem Hinzufügen kann der Kommentar mit der Maus über den Kommentarbereich geändert...
-
Seite 86: Datenübertragung Am Eez Bb3 Starten
14.Datenprotokollierung 14.4. Datenübertragung am EEZ BB3 starten Die Übertragung des Datenprotokolls in das EEZ Studio kann auch auf dem EEZ BB3 initiiert werden. Stellen Sie vor dem Starten der Übertragung sicher, dass die Verbindung zum EEZ Studio, wie in den Schritten ... -
Seite 87: Herstellen Einer Seriellen (Über Usb) Kommunikation Mit Einem Linux-Computer
Der Grund dafür ist das Vorhandensein einer Modem-Manager-Anwendung, die eine Reihe von Modembefehlen an das angeschlossene Gerät sendet (in diesem Fall EEZ BB3). Das EEZ BB3 kann aber nur SCPI-Befehle interpretieren und antwortet daher bei jedem Modembefehl mit einer Feh- lermeldung. - Seite 88 14.Datenprotokollierung ● ModemManager.service - Modem Manager Loaded: loaded (/lib/systemd/system/ModemManager.service... Active: active (running) since ... CGroup: /system.slice/ModemManager.service └─1010 /usr/sbin/ModemManager --filter-policy=default...
-
Seite 89: Mqtt
Für eine effiziente und schnelle Bereitstellung wird empfohlen, sich mit den Grundlagen von MQTT ver- traut zu machen. Ein Beispiel für eine Interaktion mit dem EEZ BB3 über das MQTT-Protokoll wird nachfolgend mit der Anwendung MQTT Explorer beschrieben. Der MQTT Explorer ist kostenlos unter folgendem Link verfügbar:... - Seite 90 Sie im Abschnitt Publish das Topic <Hostname>/dcpsupply/ch/<ch>/set/u eingeben. In diesem Beispiel lautet der Hostname bb3-zd. Um die Ausgangsspannung auf Kanal 2 einzustellen, müs- sen Sie als Topic bb3-zd/dcpsupply/ch/2/set/u eingeben und den Wert auf 30 setzen (Typ ist json) und klicken Sie auf die Schaltfläche Publish.
-
Seite 91: Zeichnen Eines Topic Graphs
15.MQTT 15.2. Zeichnen eines Topic Graphs Wählen Sie ein Thema aus und klicken Sie im Abschnitt History auf das Diagrammsymbol Das Diagramm mit den Standardeinstellungen wird unter der Themenliste angezeigt. Die Einstellungen des Graphen können durch Auswahl des settings-Smbols geändert werden. -
Seite 92: Topics Veröffentlichen
EEZ BB3 Benutzerhandbuch 15.3. Topics veröffentlichen 15.3.1. System Topic Beschreibung <hostname>/system/pow Gibt 0 zurück, wenn EEZ BB3 in den Standby- Modus wechselt, oder 1, wenn der aktive Mo- dus wieder aktiviert ist <hostname>/system/event Letzte Meldung der Ereignisanzeige Format: [<event_id>, <event_type>,<event_message>]. -
Seite 93: Dcpsupply
15.MQTT 15.4.2. Dcpsupply Topic Beschreibung <hostname>/dcpsupply/ch/<ch>/set/oe Aktivieren des Kanalausgangs: 1 = Ein und 0 = Aus <hostname>/dcpsupply/ch/<ch>/set/u Einstellen der Ausgangsspannung <hostname>/dcpsupply/ch/<ch>/set/i Einstellen des Ausgangstroms... - Seite 94 Für weitere Informationen besuchen Sie: www.envox.hr/eez Projektarchiv: https://github.com/eez-open Version: 1.0 Datum: 2020-04-18...
