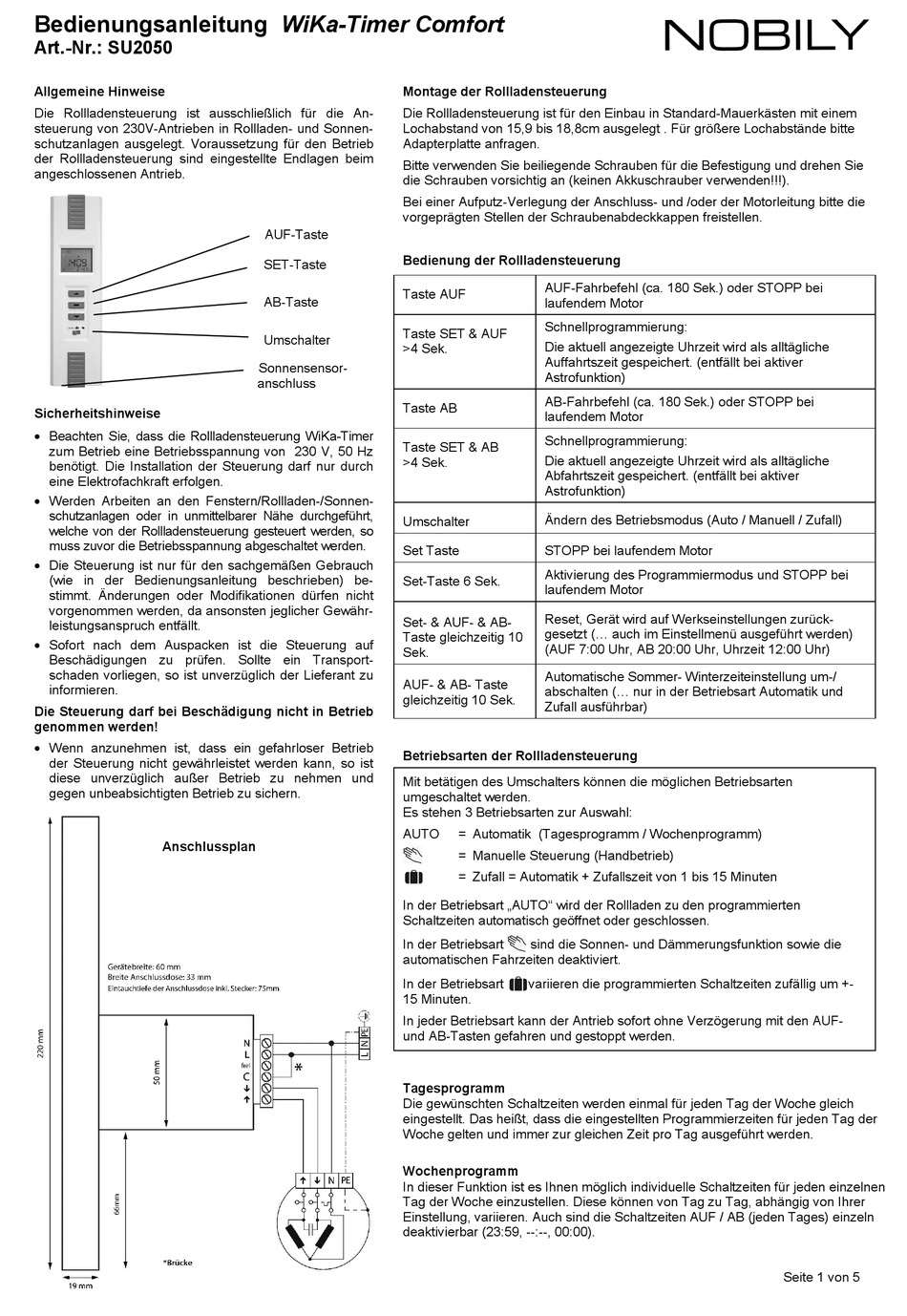

Nobily WiKa-Timer Comfort Bedienungsanleitung

Bedienungsanleitung WiKa-Timer Comfort
Art.-Nr.: SU2050
Allgemeine Hinweise
Die Rollladensteuerung ist ausschließlich für die An-
steuerung von 230V-Antrieben in Rollladen- und Sonnen-
schutzanlagen ausgelegt. Voraussetzung für den Betrieb
der Rollladensteuerung sind eingestellte Endlagen beim
angeschlossenen Antrieb.
Sicherheitshinweise
 Beachten Sie, dass die Rollladensteuerung WiKa-Timer
zum Betrieb eine Betriebsspannung von 230 V, 50 Hz
benötigt. Die Installation der Steuerung darf nur durch
eine Elektrofachkraft erfolgen.
 Werden Arbeiten an den Fenstern/Rollladen-/Sonnen-
schutzanlagen oder in unmittelbarer Nähe durchgeführt,
welche von der Rollladensteuerung gesteuert werden, so
muss zuvor die Betriebsspannung abgeschaltet werden.
 Die Steuerung ist nur für den sachgemäßen Gebrauch
(wie in der Bedienungsanleitung beschrieben) be-
stimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewähr-
leistungsanspruch entfällt.
 Sofort nach dem Auspacken ist die Steuerung auf
Beschädigungen zu prüfen. Sollte ein Transport-
schaden vorliegen, so ist unverzüglich der Lieferant zu
informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb
genommen werden!
 Wenn anzunehmen ist, dass ein gefahrloser Betrieb
der Steuerung nicht gewährleistet werden kann, so ist
diese unverzüglich außer Betrieb zu nehmen und
gegen unbeabsichtigten Betrieb zu sichern.
Anschlussplan
Montage der Rollladensteuerung
Die Rollladensteuerung ist für den Einbau in Standard-Mauerkästen mit einem
Lochabstand von 15,9 bis 18,8cm ausgelegt . Für größere Lochabstände bitte
Adapterplatte anfragen.
Bitte verwenden Sie beiliegende Schrauben für die Befestigung und drehen Sie
die Schrauben vorsichtig an (keinen Akkuschrauber verwenden!!!).
Bei einer Aufputz-Verlegung der Anschluss- und /oder der Motorleitung bitte die
vorgeprägten Stellen der Schraubenabdeckkappen freistellen.
AUF-Taste
Bedienung der Rollladensteuerung
SET-Taste
Taste AUF
AB-Taste
Taste SET & AUF
Umschalter
>4 Sek.
Sonnensensor-
anschluss
Taste AB
Taste SET & AB
>4 Sek.
Umschalter
Set Taste
Set-Taste 6 Sek.
Set- & AUF- & AB-
Taste gleichzeitig 10
Sek.
AUF- & AB- Taste
gleichzeitig 10 Sek.
Betriebsarten der Rollladensteuerung
Mit betätigen des Umschalters können die möglichen Betriebsarten
umgeschaltet werden.
Es stehen 3 Betriebsarten zur Auswahl:
AUTO
In der Betriebsart „AUTO" wird der Rollladen zu den programmierten
Schaltzeiten automatisch geöffnet oder geschlossen.
In der Betriebsart
automatischen Fahrzeiten deaktiviert.
In der Betriebsart
15 Minuten.
In jeder Betriebsart kann der Antrieb sofort ohne Verzögerung mit den AUF-
und AB-Tasten gefahren und gestoppt werden.
Tagesprogramm
Die gewünschten Schaltzeiten werden einmal für jeden Tag der Woche gleich
eingestellt. Das heißt, dass die eingestellten Programmierzeiten für jeden Tag der
Woche gelten und immer zur gleichen Zeit pro Tag ausgeführt werden.
Wochenprogramm
In dieser Funktion ist es Ihnen möglich individuelle Schaltzeiten für jeden einzelnen
Tag der Woche einzustellen. Diese können von Tag zu Tag, abhängig von Ihrer
Einstellung, variieren. Auch sind die Schaltzeiten AUF / AB (jeden Tages) einzeln
deaktivierbar (23:59, --:--, 00:00).
AUF-Fahrbefehl (ca. 180 Sek.) oder STOPP bei
laufendem Motor
Schnellprogrammierung:
Die aktuell angezeigte Uhrzeit wird als alltägliche
Auffahrtszeit gespeichert. (entfällt bei aktiver
Astrofunktion)
AB-Fahrbefehl (ca. 180 Sek.) oder STOPP bei
laufendem Motor
Schnellprogrammierung:
Die aktuell angezeigte Uhrzeit wird als alltägliche
Abfahrtszeit gespeichert. (entfällt bei aktiver
Astrofunktion)
Ändern des Betriebsmodus (Auto / Manuell / Zufall)
STOPP bei laufendem Motor
Aktivierung des Programmiermodus und STOPP bei
laufendem Motor
Reset, Gerät wird auf Werkseinstellungen zurück-
gesetzt (... auch im Einstellmenü ausgeführt werden)
(AUF 7:00 Uhr, AB 20:00 Uhr, Uhrzeit 12:00 Uhr)
Automatische Sommer- Winterzeiteinstellung um-/
abschalten (... nur in der Betriebsart Automatik und
Zufall ausführbar)
= Automatik (Tagesprogramm / Wochenprogramm)
= Manuelle Steuerung (Handbetrieb)
= Zufall = Automatik + Zufallszeit von 1 bis 15 Minuten
sind die Sonnen- und Dämmerungsfunktion sowie die
variieren die programmierten Schaltzeiten zufällig um +-
Seite 1 von 5
