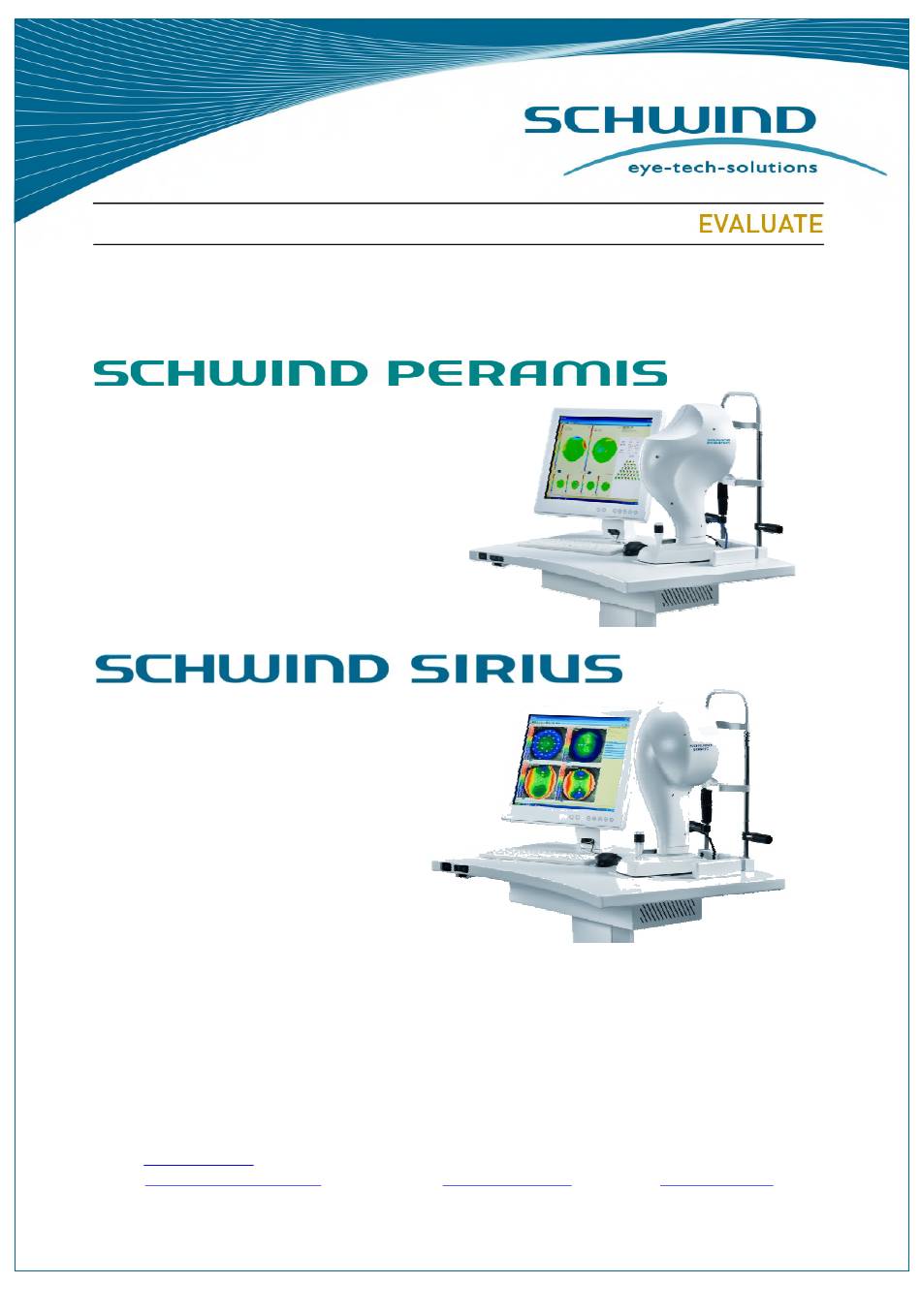

Kurz-Anleitung „PHOENIX Software-Einstellungen"
Deutsche Übersetzung der englischen Original-Anleitung
Für
Topographie-Gerät und Aberrometer
und
Scheimpflug-Analyzer
Tel.: +49-(0)6027-508-0
Fax: +49-(0)6027-508-208
Email:
info@eye-tech.net
http://
www.eye-tech-solutions.com
SCHWIND eye-tech-solutions GmbH
Copyright © 2015-2019 SCHWIND eye-tech-solutions Alle Rechte vorbehalten
Vertrieb: SCHWIND eye-tech-solutions GmbH
Service-Hotline:
Tel.: +49-(0)6027-508-333
Fax: +49-(0)6027-508-245
Email:
service@eye-tech.net
Mainparkstraße 6-10 D-63801 Kleinostheim
Kunden-Support:
Tel.: +49-(0)6027-508-350
Fax: +49-(0)6027-508-208
Email:
apm@eye-tech.net
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für SCHWIND PHOENIX
- Seite 1 Vertrieb: SCHWIND eye-tech-solutions GmbH Tel.: +49-(0)6027-508-0 Service-Hotline: Kunden-Support: Fax: +49-(0)6027-508-208 Tel.: +49-(0)6027-508-333 Tel.: +49-(0)6027-508-350 Email: info@eye-tech.net Fax: +49-(0)6027-508-245 Fax: +49-(0)6027-508-208 http:// www.eye-tech-solutions.com Email: service@eye-tech.net Email: apm@eye-tech.net SCHWIND eye-tech-solutions GmbH Mainparkstraße 6-10 D-63801 Kleinostheim Copyright © 2015-2019 SCHWIND eye-tech-solutions Alle Rechte vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Symbole für Warnhinweise, Vorsichtsmaßnahmen und Bemerkungen ....4 Anmerkungen über die Kurz-Anleitung, ihren Zweck und Umfang ....4 Bestimmungsgemäßer Gebrauch der Phoenix-Software ......... 4 SCHWIND SIRIUS ................5 SCHWIND SIRIUS: Softwarekonfiguration / Allgemeine Einstellungen ....5 2.1.1 Sprache ......................5 2.1.2 Geräte ...................... -
Seite 3: Allgemeine Informationen
Medizinprodukteklasse: (SCHWIND SIRIUS, SCHWIND PERAMIS) I….(SCHWIND WORKSTATION) CE-Zeichen des Herstellers: 0051 (C.S.O Srl) (PERAMIS / SIRIUS) ..(SCHWIND WORKSTATION) Zugelassene Nur von SCHWIND eye-tech-solutions spezifizierte Produkte Gerätekombination: gem. EWG 12 für Systemkombination: Combi / Single Workstation SCHWIND SIRIUS Corneal Wavefront Analyzer (OPTIKON Keratron Scout) ... -
Seite 4: Symbole Für Warnhinweise, Vorsichtsmaßnahmen Und Bemerkungen
Gebrauchsanweisung – halten Sie sie stets griffbereit. Bestimmungsgemäßer Gebrauch der Phoenix-Software Die PHOENIX-Software ist zur Verwendung mit dem SCHWIND PERAMIS bzw. SCHWIND SIRIUS bestimmt. Beachten Sie ebenfalls die in Kapitel 1.1 enthaltene „Produktbeschreibung“ und „Anwendung“. Version 3.7.0 / 2019-06-26 DE... -
Seite 5: Schwind Sirius
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND SIRIUS SCHWIND SIRIUS SCHWIND SIRIUS: Softwarekonfiguration / Allgemeine Einstellungen Einstellungen können in SCHWIND SIRIUS mit der Schaltfläche „Einstellungen“ und Unterordnern vorgenommen werden, z. B. „Weitere“. Wenn die Schaltfläche „Einstellungen“ deaktiviert ist, deaktivieren Sie die Anzeige von Patientendaten mithilfe der Schaltfläche... -
Seite 6: Geräte
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND SIRIUS 2.1.2 Geräte Entfernen Sie das Häkchen bei „Aufnahme nach Zeitüberschreitung starten“ in den Einstellungen, Registerkarte „Geräte“. oder Klicken Sie auf „Pupillographer“ und stellen Sie dies als den Start-Messschritt ein, indem Sie den Stern aktivieren. -
Seite 7: Datenbank
Neuinstallationen (kein Software-Upgrade), der voreingestellte Pfad ist: D:\Patient_Data_Phoenix Anderer Pfad: Es kann sich mehr als eine Datenbank auf dem System befinden! Überprüfen Sie immer, ob die Festplatte weitere Phoenix-/Sirius-Datenbanken enthält! Datenbank (Speichern von Patientendaten): [Datenbankpfad]+phoenix.mdb Root-Datei des Bildes (Bildpfad):... -
Seite 8: Weiteres
SCHWIND SIRIUS „Leistung“: „maximal ausgegebene Untersuchungen“ = 10.000 „Zuerst aufgenommenes Bild zuerst anzeigen“ 2.1.5 Weiteres Behalten Sie „Phoenix“ als Voreinstellung in „Patienten Management“ bei. Für „Studien-Management“ aktivieren Sie „Bezeichnung anzeigen“. Deaktivieren Sie „Arbeitsstation automatisch sperren“. Aktivieren Sie „Verknüpfung zur Kalibrierung zeigen“. -
Seite 9: Aktivierungen
„Freigabe Online-Support“. 2.1.8 Exporte Keine Änderungen oder bevorzugte Einstellungen unter der Registerkarte „Exporte“. Hinweis: Dieser Reiter „Exporte“ für SCHWIND Export nicht von Bedeutung. Für SCHWIND Export siehe Reiter „Schwind“. Version 3.7.0 / 2019-06-26 DE Seite 9 von 27... -
Seite 10: Schwind
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND SIRIUS 2.1.9 Schwind Aktivieren Sie „SCHWIND Schnittstelle“. Stellen Sie als Voreinstellung den festen Exportpfad auf D:\ExportFilesORKCAM ein. Nutzen Sie dazu die Schaltfläche Wählen Sie als Export-Dateinamen: „Nachname_Name_ID“. Version 3.7.0 / 2019-06-26 DE Seite 10 von 27... -
Seite 11: Schwind Sirius: Software-Einstellungen / Optionen
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND SIRIUS SCHWIND SIRIUS: Software-Einstellungen / Optionen Öffnen einer bestehenden Scheimpflug- Messung Wählen Sie „Optionen“ Passen Sie auf die folgenden empfohlenen Einstellungen an: Wählen Sie unter der Registerkarte „Vermerke“ „Dioptrien [dpt]“ als Kurvatur-Maßeinheit und „Keratometrie Index“... -
Seite 12: Schwind Sirius: Software-Einstellungen / Druckeinstellungen
Wählen außerdem für „Referenz Oberfläche“ „Sphärisch“ für eine sphärische Bezugsform und „Ø=9 mm“ als berechneten Durchmesser der Höhenkarten. SCHWIND SIRIUS: Software-Einstellungen / Druckeinstellungen Wählen Sie „Datei“ und danach „Drucken“, um die Ausdruckeinstellungen zu erzeugen: Folgende Parameter sollten aktiviert werden: ... -
Seite 13: K-Werte Und Anzeige Von Numerischen Werten
K-Werte und Anzeige von numerischen Werten Die Keratometrie (Vorder- und Rückfläche) sollte auf „Meridiane“ eingestellt werden, wodurch ein Durchmesser von 3 mm für die Planung der Software des SCHWIND CAM verwendet wird. Version 3.7.0 / 2019-06-26 DE Seite 13 von 27... - Seite 14 Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND SIRIUS Um die Anzeige von numerischen Werten auszuwählen, klicken Sie mit der rechten Maustaste auf eine beliebige Karte und markieren Sie „Auf Map anzeigen“ – „Numerische Werte“. Um die Anzeige von Zonen für einen Durchmesser auszuwählen, klicken Sie mit der rechten...
-
Seite 15: Schwind Peramis
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS SCHWIND PERAMIS SCHWIND PERAMIS: Softwarekonfiguration / Allgemeine Einstellungen Einstellungen können für SCHWIND PERAMIS mit der Schaltfläche „Einstellungen“ und Unterordnern vorgenommen werden, z. B. „Weiteres“. Wenn Schaltfläche „Einstellungen“ deaktiviert ist, deaktivieren Sie die Anzeige von Patientendaten mithilfe der Schaltfläche... -
Seite 16: Geräte
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS 3.1.2 Geräte Entfernen Sie das Häkchen bei „Aufnahme nach Zeitüberschreitung starten“ in den Einstellungen, Registerkarte „Geräte“. oder Klicken Sie auf „Aberrometer“ und stellen Sie dies als den Start-Messschritt ein, indem Sie den Stern aktivieren. -
Seite 17: Datenbank
Neuinstallationen (kein Software-Upgrade), der voreingestellte Pfad ist: D:\Patient_Data_Phoenix Anderer Pfad: Es kann sich mehr als eine Datenbank auf dem System befinden! Überprüfen Sie immer, ob die Festplatte weitere Phoenix-/Sirius- Datenbanken enthält! Datenbank (Speichern von Patienten- daten): [Datenbankpfad]+phoenix.mdb Root-Datei des Bildes (Bildpfad):... -
Seite 18: Weiteres
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS 3.1.5 Weiteres Behalten „Phoenix“ Voreinstellung in „Patient Management“ bei. Für „Studien-Management“ aktivieren „Bezeichnung anzeigen“. Deaktivieren Sie „Arbeitsstation automatisch sperren“. Aktivieren Sie „Verknüpfung zur Kalibrierung zeigen“. Aktivieren Sie unter „Erinnerung“ die folgenden Punkte: ... -
Seite 19: Aktivierungen
„Freigabe Online-Support“. 3.1.8 Exporte Keine Änderungen oder bevorzugte Einstellungen unter Registerkarte „Exporte“. Hinweis: Dieser Reiter „Exporte“ für SCHWIND Export nicht von Bedeutung. Für SCHWIND Export siehe Reiter „Schwind“. Version 3.7.0 / 2019-06-26 DE Seite 19 von 27... -
Seite 20: Schwind
Exportpfad auf D:\ExportFilesORKCAM ein. Nutzen Sie dazu die Schaltfläche Wählen Sie als Export-Dateinamen: „Nachname_Name_ID“. SCHWIND PERAMIS: Software-Einstellungen / Untersuchung Wählen Sie einen bestehenden Patienten aus und legen Sie eine neue Untersuchung an. Wählen Sie als Art der Messung Aberrometrie. - Seite 21 Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS Um die Software Einstellungen für die Keratoskop Untersuchung zu ändern, wählen Sie als Art der Messung „Keratoscope“ aus. Der Messmodus startet wählen Sie „Einstellungen“ aus. Aktivieren Sie SCC und „Auto“.
-
Seite 22: Schwind Peramis: Software-Einstellungen / Optionen
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS SCHWIND PERAMIS: Software-Einstellungen / Optionen Öffnen einer bestehenden Aberrometrie- oder Keratoskop-Messung. Wählen Sie „Optionen“ aus. Passen Sie auf die folgenden empfohlenen Einstellungen an: Aberrometer-Optionen: Wählen Sie als „Darstellung“ „WFE“, „Seidel“... - Seite 23 Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS Keratoskop-Optionen: Wählen Sie unter der Registerkarte „Weiteres“ als „Koordinatensystem” „Polar“ aus, um einen spezifischen Punkt in einer Ebene durch eine Distanz und einen Winkel zu bestimmen. Die „Zylinder Notation“ ist auf „Negativ“ eingestellt.
-
Seite 24: Schwind Peramis: Software-Einstellungen / Druckeinstellungen
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS SCHWIND PERAMIS: Software-Einstellungen / Druckeinstellungen 3.4.1 Druckeinstellungen Keratoskop Wählen Sie „Datei“ und danach „Drucken“, Ausdruck- einstellungen zu erzeugen: Folgende Parameter sollten aktiviert werden: Auge zeigen Übersicht Indizes Keratoconus screening ... -
Seite 25: Druckeinstellungen Aberrometer
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS 3.4.2 Druckeinstellungen Aberrometer Eine Definition von Druckeinstellungen ist für Aberrometrie-Messungen nicht möglich. Ein Ausdruck kann als Screenshot erstellt werden. Wählen Sie dazu eine Karte aus, z. B. ‚Zusammenfassung der optischen Analyse‘. Wählen Sie „Datei“ und danach „Screenshot drucken“ oder „Screenshot drucken (umgehend)“... -
Seite 26: Druckeinstellungen Kombinierte Messung
Kurz-Anleitung „PHOENIX Software-Einstellungen“ SW 3.7.01 SCHWIND PERAMIS 3.4.3 Druckeinstellungen Kombinierte Messung Wählen Sie „Datei“ und danach „Drucken“, Ausdruck- einstellungen zu erzeugen: Folgende Parameter sollten aktiviert werden: Auge zeigen Übersicht Indizes Keratoconus screening Keratometrie ‚Meridians‘ Keratorefraktive Indizes... -
Seite 27: K-Werte Und Anzeige Von Numerischen Werten Für Keratoskop
„Meridiane“ eingestellt werden, wodurch Durchmesser von 3 mm für die Planung der Software des SCHWIND CAM verwendet wird. Um die Anzeige von numerischen Werten auszuwählen, klicken Sie mit der rechten Maustaste auf eine beliebige Karte und markieren Sie „Auf Map anzeigen“ –...
