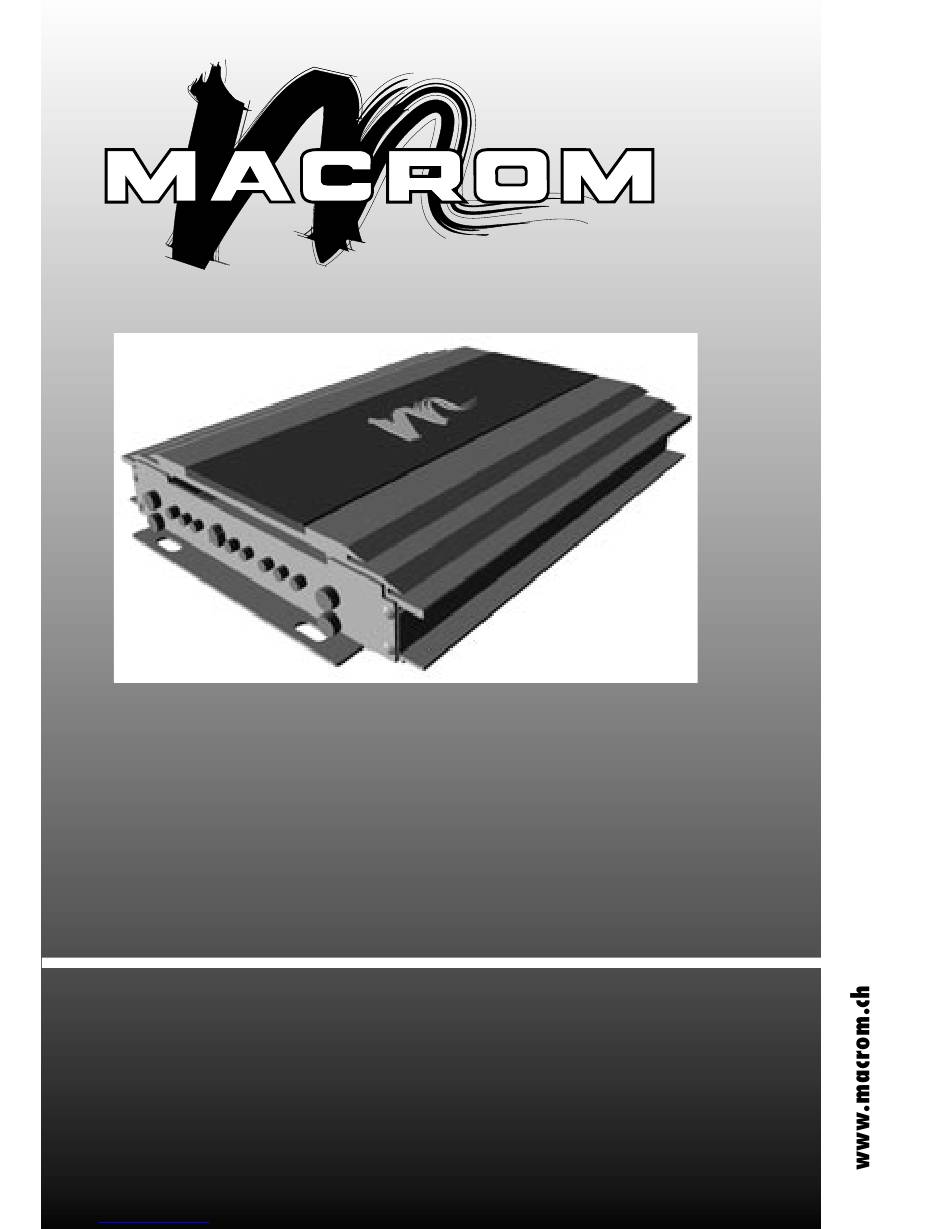

  • Seite 1 M1A.4150 Owner’s Manual Downloaded from www.Manualslib.com manuals search engine...

  • Seite 2: Front/Rear View

    Front/Rear view 10 11 12 16 17 24 25 26 27 28 29 30 Fuse Low Level Input (CH1/CH2) 12V (DC) power terminal Low Level Input (CH3/CH4) Remote terminal Gain Control (CH1/CH2) GND terminal High pass switch (CH1/CH2) + CH1 terminal (+ MONO) High pass cutting adjustment - CH1 terminal Input Mode selector...
  • Seite 3 Input setting CH1/CH2 (Eng) Connect the output Audio coming from the car radio, in to the Low level input of the amplifi er. Low Level Input (FR) Relier l’output Audio provenant de l’autoradio, au input Low level de l’amplifi cateur. (IT) Collegare l’uscita Audio proveniente dall’autoradio, all’ingresso Low level dell’amplifi...
  • Seite 4 Input setting CH3/CH4 (Eng) Connect the output Audio coming from the car radio, in to the Low level input of the amplifi er. Low Level Input (FR) Relier l’output Audio provenant de l’autoradio, au input Low level de l’amplifi cateur. (IT) Collegare l’uscita Audio proveniente dall’autoradio, all’ingresso Low level dell’amplifi...
  • Seite 5 Crossover setting CH1/CH2 (Eng) Select “FLAT” for a compleate frequency range. Flat switch (FR) Choisissez “FLAT” pour une gamme de fréquence de compleate. (IT) Selezionare “FLAT” per una completa risposta in frequenza. (D) Wählen Sie “FLAT” für einen compleate Frequenzbereich vor. (SP) Seleccione “FLAT”...
  • Seite 6 Crossover setting CH3/CH4 (Eng) Select “FLAT” for a compleate frequency range. Flat switch (FR) Choisissez “FLAT” pour une gamme de fréquence de compleate. (IT) Selezionare “FLAT” per una completa risposta in frequenza. (D) Wählen Sie “FLAT” für einen compleate Frequenzbereich vor. (SP) Seleccione “FLAT”...
  • Seite 7 Input/Output Mode setting (Eng) Loudspeakers confi guration in function of the Inputs and Set up. (FR) Confi guration de haut-parleurs en fonction des entrées et de l’installation. (IT) Confi gurazione altoparlanti in funzione degli ingressi e Set up. (D) Lautsprecherkonfi guration in Abhängigkeit von den Eingängen und aufgestellt. (SP) Confi...
  • Seite 8 CH1/CH2 Speakers connection � � � ��� � ���� � ��� � ��� � ��� (Eng) Minimal acceptable Impedance 2 ohm. To adhere itself to the illustrations for the connections. (FR) Impédance acceptable minimale 2 ohms. Pour s’adhérer aux illustrations pour les raccordements. (IT) Minima Impedenza accettabile 2 ohm.
  • Seite 9 CH3/CH4 Speakers connection � � � ���� ��� � � � ��� � ��� ��� (Eng) Minimal acceptable Impedance 2 ohm. To adhere itself to the illustrations for the connections. (FR) Impédance acceptable minimale 2 ohms. Pour s’adhérer aux illustrations pour les raccordements. (IT) Minima Impedenza accettabile 2 ohm.

  • Seite 10: Power Connection

    Power connection � ������� � ������ � ��� CAR CHASSIS CAR CHASSIS (Eng) Connect the Positive (+12V) directly to the Battery of the car. To make sure itself to insert a fuse of adequate amperage in order protect the system. Connect the Ground in to the car chassis, close as possible to the amplifi...

  • Seite 11: Technical Data

    Features • Four channel power amplifi er • 150 watts into 2 ohms load • 75 watts into 4 ohms load • High effi ciency TO3PL transistor on amplifi er stage • Variable 18/12dB/oct Low-High-Band pass x-over on rear section •...
