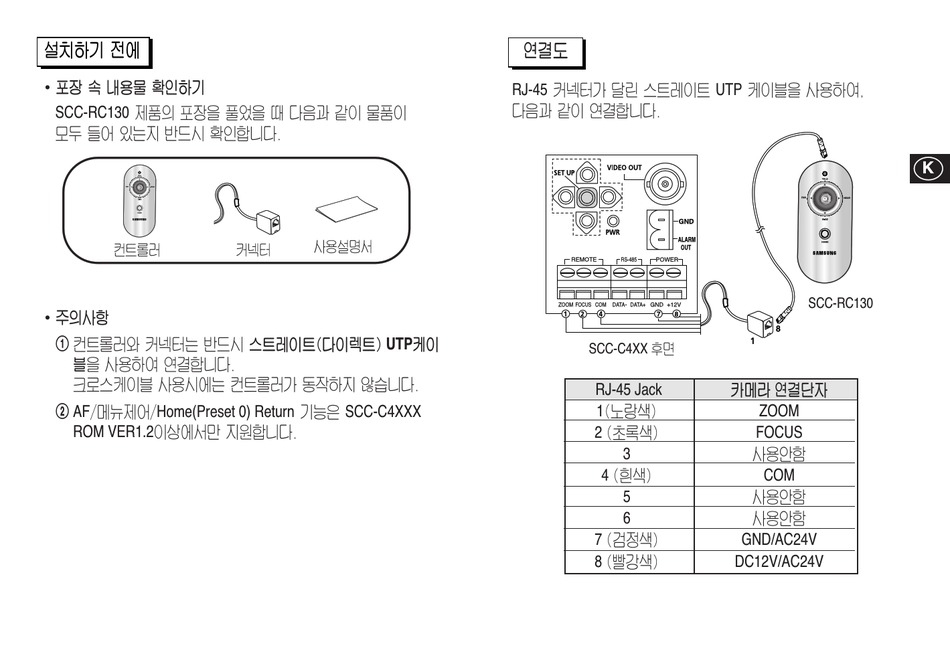

설치하기 전에
포장 속 내용물 확인하기
SCC-RC130 제품의 포장을 풀었을 때 다음과 같이 물품이
모두 들어 있는지 반드시 확인합니다.
컨트롤러
주의사항
! 컨트롤러와 커넥터는 반드시 스트레이트(다이렉트) UTP케이
블을 사용하여 연결합니다.
크로스케이블 사용시에는 컨트롤러가 동작하지 않습니다.
@ AF/메뉴제어/Home(Preset 0) Return 기능은 SCC-C4XXX
ROM VER1.2이상에서만 지원합니다.
사용설명서
커넥터
연결도
RJ-45 커넥터가 달린 스트레이트 UTP 케이블을 사용하여,
다음과 같이 연결합니다.
SCC-C4XX 후면
RJ-45 Jack
1(노랑색)
2 (초록색)
3
4 (흰색)
5
6
7 (검정색)
8 (빨강색)
SCC-RC130
카메라 연결단자
ZOOM
FOCUS
사용안함
COM
사용안함
사용안함
GND/AC24V
DC12V/AC24V
K
