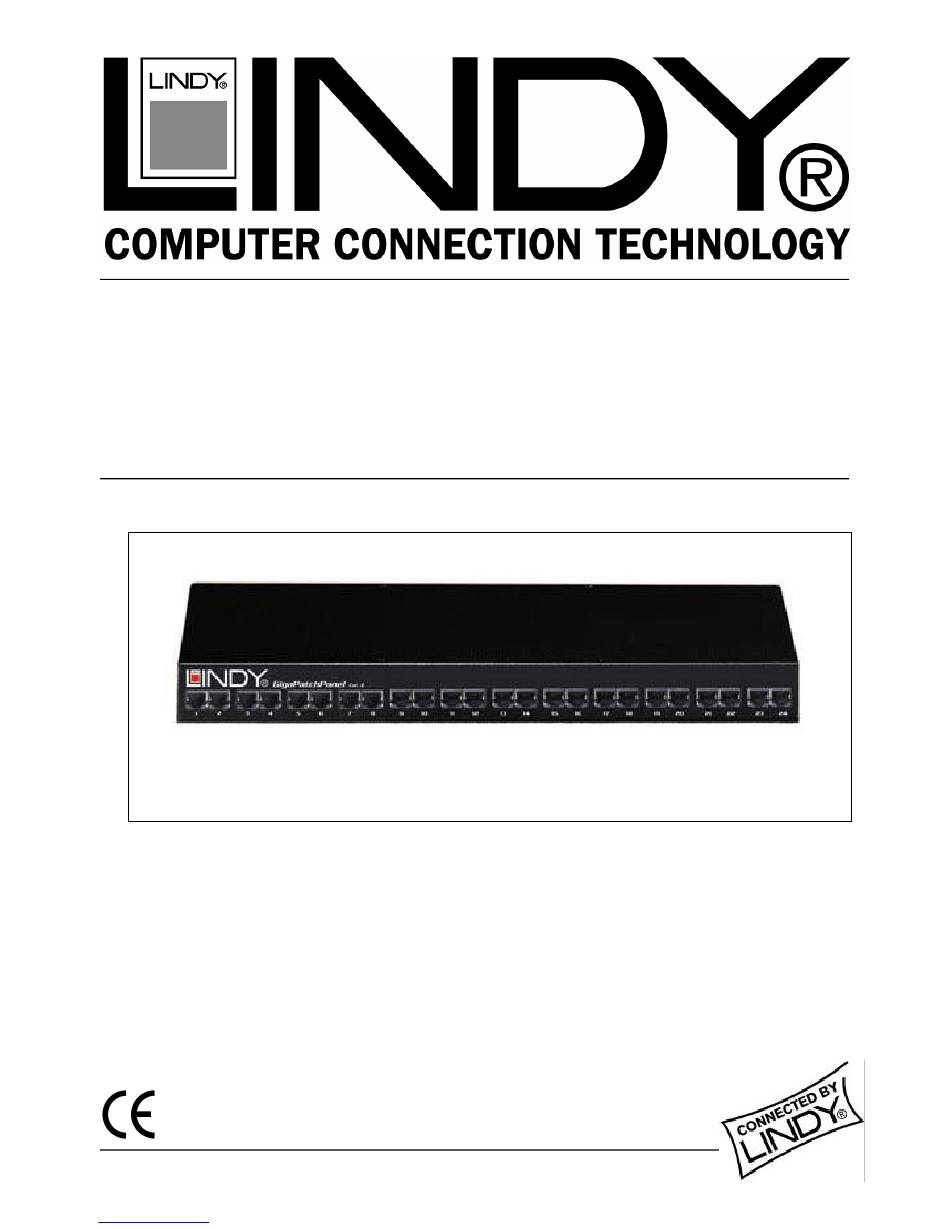

- Seite 1 GigaPatchPanel Manual English Benutzerhandbuch Deutsch Manuel Français Manuale Uso Italiano LINDY Art.No. 20703 LINDY Art.No. 20704 www.LINDY.com © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION ( Jul 2001) Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: English Manual
LINDY GigapatchPanel The LINDY GigaPatchPanel is supplied with 16 or 24 Cat 6 ports. The new modular construction allows you to install the panels with any even number of ports between 2 and 24, partially equipped panels can be extended or completed with the addition of dual modules at any time. - Seite 3 English Manual Mounting 1. Mount the strain relief and the shielding braid or 2. Connect the individual wires foil as shown in the picture. The flexible strain reliefs will avoid squeezing the solid core cables Note: The colour schemes TIA 568-A and TIA 568-B too heavily.
- Seite 4 Deutsches Benutzerhandbuch LINDY GigaPatchPanel Die LINDY GigaPatchPanels sind standardmäßig mit 16 oder 24 Cat.6-Ports bestückt. Durch das neuartige modulare Konzept können Panels mit jeder geraden Anzahl Ports zwischen 2 und 24 bestückt, und anteilig bestückte Panels jederzeit mit den Einzelmodulen nachgerüstet werden. Der wertvolle Platz im Server-Rack läßt sich somit zukunftsorientiert und offen für künftige Erweiterungen planen.
- Seite 5 Deutsches Benutzerhandbuch Montage 5. Befestigen Sie die Kabelzugentlastung und das 6. Legen Sie die einzelnen Drähte auf Schirmgeflecht wie abgebildet. Die flexiblen Kabelschellen vermeiden ein zu starkes Achtung: Die Farbcodes TIA 568-A und TIA 568-B Quetschen der Verlegekabel. dürfen innerhalb einer Netzwerkstruktur nicht gemischt werden.
-
Seite 6: Manuel En Français
Panneau de brassage LINDY GigaPatch Le panneau de brassage LINDY GigaPatch est livré avec 16 ou 24 ports Cat 6. La nouvelle conception modulaire du panneau de brassage vous permet une installation allant de 2 à 24 connexions, les emplacements de ports vides pourront être complétés à... - Seite 7 Manuel en Français Montage 9. Vissez le serre-câbles sur vos câbles. 10. Connectez individuellement les fils Le serre-câbles vous évitera une torsion inutile du Remarque: Les code à couleurs des normes câble dans la section du connecteur. TIA 568-A et TIA 568-B ne doivent pas être mélangés dans une installation réseau.
- Seite 8 LINDY GigaPatchPanel Il LINDY GigaPatchPanel è fornito con 16 o 24 porte Cat.6. La nuova struttura modulare, consente l’installazione di un numero pari di porte, comprese tra 2 e 24. Ciò significa che lo spazio all’interno del mobile rack può essere ottimizzato per eventuali ampliamenti della rete.
- Seite 9 Manuale in Italiano Montaggio 13. Montare i blocca cavi come illustrato in figura. 14. Collegare I singoli cavetti. Nota: Seguire lo schema a colori TIA 568-A e B. Non mischiare schemi e colori all’interno di un singolo sistema network. 15. Chiudere il coperchio 16.
-
Seite 10: Technical Specifications
Technical Specifications Number of Ports: Up to 24 by using up to 12 dual Cat. 6 modules Wiring: Confirming ISO / IEC 11801 / EN 50173 Wire Gauge: Cores of AWG 22 – 24 can be accomodated Coding Scheme: Both, EIA/TIA 568 A and B Terminals: LSA –rct (rapid contact technology) Ports:... - Seite 11 Downloaded from www.Manualslib.com manuals search engine...
- Seite 12 © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION ( Jul 2001) Downloaded from www.Manualslib.com manuals search engine...
