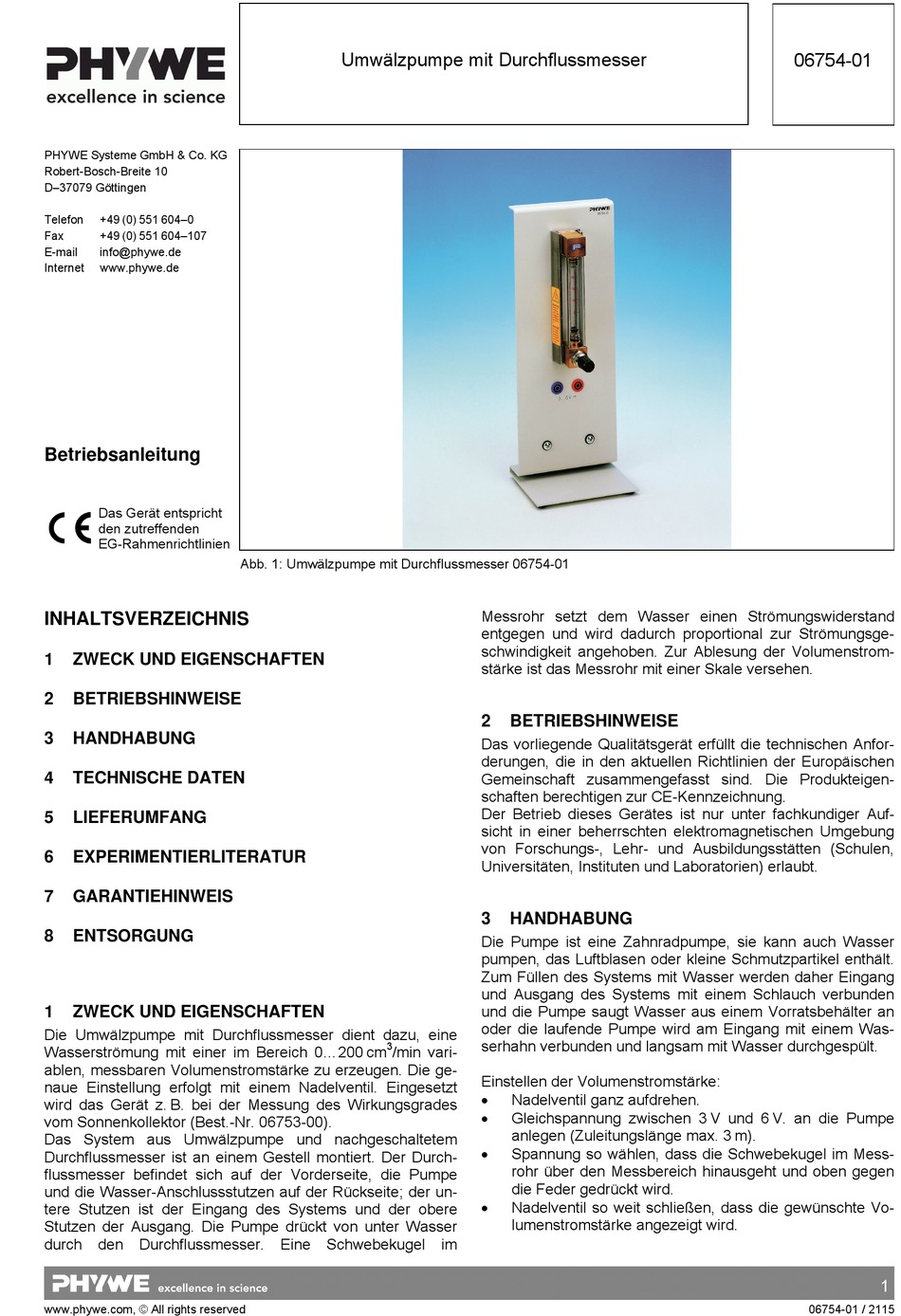

1 ZWECK UND EIGENSCHAFTEN
Die Umwälzpumpe mit Durchflussmesser dient dazu, eine
Wasserströmung mit einer im Bereich 0...200 cm
ablen, messbaren Volumenstromstärke zu erzeugen. Die ge-
naue Einstellung erfolgt mit einem Nadelventil. Eingesetzt
wird das Gerät z. B. bei der Messung des Wirkungsgrades
vom Sonnenkollektor (Best.-Nr. 06753-00).
Das System aus Umwälzpumpe und nachgeschaltetem
Durchflussmesser ist an einem Gestell montiert. Der Durch-
flussmesser befindet sich auf der Vorderseite, die Pumpe
und die Wasser-Anschlussstutzen auf der Rückseite; der un-
tere Stutzen ist der Eingang des Systems und der obere
Stutzen der Ausgang. Die Pumpe drückt von unter Wasser
durch den Durchflussmesser. Eine Schwebekugel
www.phywe.com, © All rights reserved
Umwälzpumpe mit Durchflussmesser

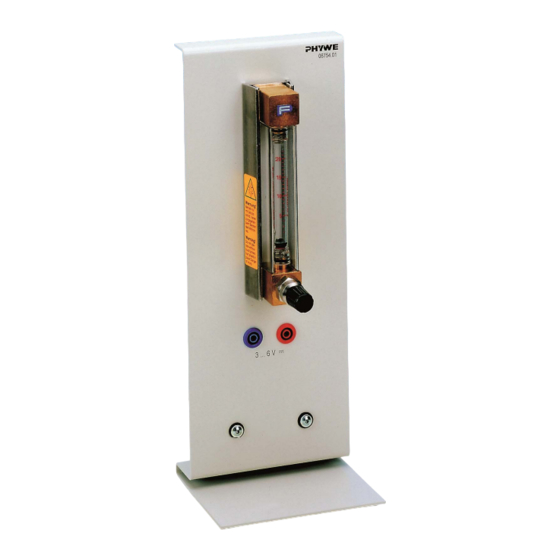

Abb. 1: Umwälzpumpe mit Durchflussmesser 06754-01
3
/min vari-
Messrohr setzt dem Wasser einen Strömungswiderstand
entgegen und wird dadurch proportional zur Strömungsge-
schwindigkeit angehoben. Zur Ablesung der Volumenstrom-
stärke ist das Messrohr mit einer Skale versehen.
2 BETRIEBSHINWEISE
Das vorliegende Qualitätsgerät erfüllt die technischen Anfor-
derungen, die in den aktuellen Richtlinien der Europäischen
Gemeinschaft zusammengefasst sind. Die Produkteigen-
schaften berechtigen zur CE-Kennzeichnung.
Der Betrieb dieses Gerätes ist nur unter fachkundiger Auf-
sicht in einer beherrschten elektromagnetischen Umgebung
von Forschungs-, Lehr- und Ausbildungsstätten (Schulen,
Universitäten, Instituten und Laboratorien) erlaubt.
3 HANDHABUNG
Die Pumpe ist eine Zahnradpumpe, sie kann auch Wasser
pumpen, das Luftblasen oder kleine Schmutzpartikel enthält.
Zum Füllen des Systems mit Wasser werden daher Eingang
und Ausgang des Systems mit einem Schlauch verbunden
und die Pumpe saugt Wasser aus einem Vorratsbehälter an
oder die laufende Pumpe wird am Eingang mit einem Was-
serhahn verbunden und langsam mit Wasser durchgespült.
Einstellen der Volumenstromstärke:

Nadelventil ganz aufdrehen.

Gleichspannung zwischen 3 V und 6 V. an die Pumpe
anlegen (Zuleitungslänge max. 3 m).

Spannung so wählen, dass die Schwebekugel im Mess-
rohr über den Messbereich hinausgeht und oben gegen
die Feder gedrückt wird.

Nadelventil so weit schließen, dass die gewünschte Vo-
lumenstromstärke angezeigt wird.
im
06754-01
1
06754-01 / 2115
