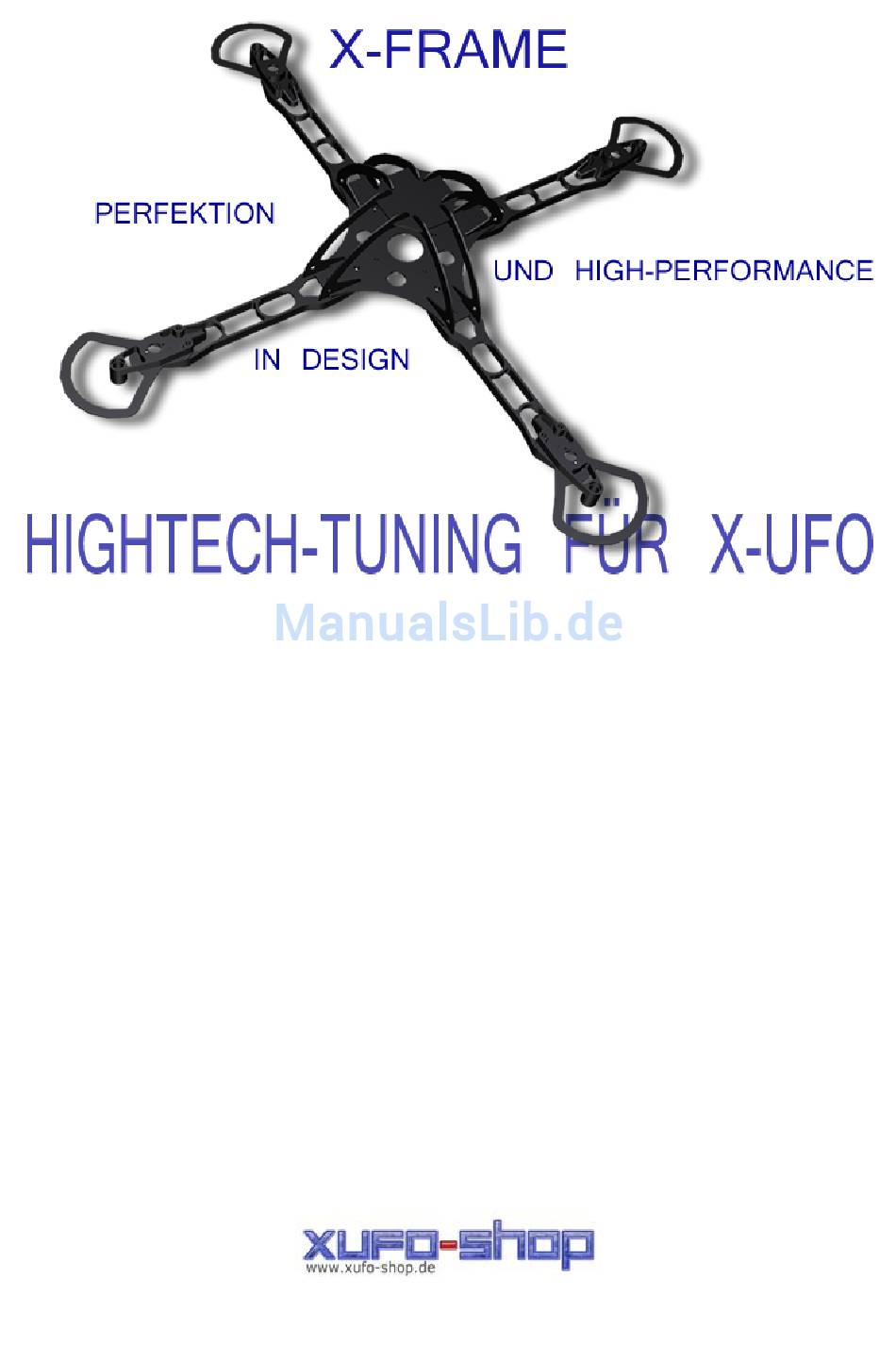

PC-Quadrat X-Frame Produktbeschreibung Und Bauanleitung

Hightech-tuning für x-ufo

Vorschau ausblenden

Diese Anleitung herunterladen

Inhalt

Seite von 22

/ 22
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Produktbeschreibung und

Bauanleitung

Inhaltsverzeichnis

Inhaltszusammenfassung für PC-Quadrat X-Frame

Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines / Garantieansprüche Warnhinweise Eigenschaften des X-FRAME Benötigtes Material und Werkzeug Bauteile isolieren Hinweise zum Verkleben Zusammenbau des X-FRAME Montieren des Monocoque Montieren der Ausleger Montieren der Ausleger (Allround) Montieren der Ausleger (Freestyle) Montieren der Ausleger (Race) Anbau der Motorträger Anbau der Standard-Motorträger...
Seite 3: Allgemeines / Garantieansprüche
überwachen können, wird ausdrücklich auf diese Gefahren hingewiesen und jegliche Haftung, soweit gesetzlich zulässig, abgelehnt. Fliegen Sie Ihr X3D-UFO mit dem X-FRAME nur dort, wo das Fliegen von Elektroflugmodellen in dieser Gewichtsklasse ausdrücklich erlaubt ist. Achten Sie darauf, daß ihr komplettes potentielles Flugfeld frei von Personen und Gegenständen ist.
Seite 4: Warnhinweise
2 Warnhinweise Bei nicht sachgemäßer Montage des X-FRAME können sich während des Betriebs, Teile lösen. Dieses Addon besteht aus mehreren Teilen, die teilweise auch einem Verschleiß unterliegen. Bitte markieren Sie vor der Demontage Ihres Standard X-UFO’s unbedingt die LED-Platinen (Vorne – Hinten – Links – Rechts) das erspart Ihnen Probleme beim Einbau in den neuen Rahmen.
Seite 5: Eigenschaften Der X-Frame-Rahmen
Dieser speziell für das neue X-3D Piezo Sensor Modul entwickelte Rahmen, besteht in der von Ihnen gewählten Variante aus hochwertigen CF-Material und/oder Aluminium. Der X-FRAME besteht aus einer universellen Kernzelle, dem Monocoque, dieses Monocoque ist komplett aus CF gefertigt und kann mit allen Auslegertypen (Allround, Freestyle, Race) verwendet werden.
Seite 6: Benötigtes Material Und Werkzeug
Überschleifen mit feinem Schleifpapier , die Passung bzw. den Sitz positiv korrigieren. 4 Benötigtes Material und Werkzeug Als Werkzeug benötigen Sie: 1. Kreuzschlitzschraubendreher (klein) 2. Schraubendreher (flach) 3. Kleine Zange 4. Lötkolben 5. Lötzinn 6. Schere ©PC-Quadrat GmbH...
Seite 7: Bauteile Isolieren
Verlötung (Platine/Motorgehäuse) beim schwarzen Motorkabel und ersetzen dieser durch einen Keramikkondensatoren mit 47nF. Die zweite Brücke beim roten Motorkabel kann bestehen bleiben. Auf diese Weise muss auch der Leitfähigkeit der Landefüsse keine weitere Beachtung geschenkt werden, da die Motorhalter an sich potentialfrei bleiben. ©PC-Quadrat GmbH...
Seite 8: Hinweise Zum Verkleben
Kleber, nicht empfehlenswert sind Epoxykleber, da diese Verbindungen so stark sind, daß bei einem Absturz, die berechneten Sollbruchstellen am Rahmen nicht aus der Nut springen können und sich so die gesamte Energie auf andere Rahmenteile überträgt und zu größeren Schäden führt. ©PC-Quadrat GmbH...
Seite 9: Zusammenbau Des X-Frame
7 Zusammenbau des X-FRAME Nachdem Sie ihr Standard X-UFO zerlegt haben, können Sie sich an die Montage des neuen X-XFRAME machen. Montieren der X-UFO Platine mit Monocoque Das Monocoque besteht aus 10 gefrästen CF-Teilen, 4 Kunststoffschrauben, 4 Vibrationsdämpfer und 2 Klettbändern zur Akku-Befestigung.
Seite 10 X-UFO Platine geführt, an der Unterseite der Platine, stecken Sie bitte jeweils einen Vibrationsdämpfer über die Kunststoffschrauben und verschrauben diese dann in dem jeweils mittleren der 3 vorgefrästen Löcher. Alle Löcher in der CF-Grundplatte sind mit einem M3 Gewinde versehen. ©PC-Quadrat GmbH...
Seite 11 Sitz. !! ACHTUNG !! Die Seitenbügel werden am jeweils äußeren Rand der Nut in der Bodenplatte aufgeschoben. Bitte achten Sie darauf, daß pro Auslegerseite, jeweils ein Seitenteil mit Gewinde und eines ohne Gewinde montiert werden. ©PC-Quadrat GmbH...
Seite 12 Sichtprüfung! Zu letzt befestigen Sie mittels des doppelseitig klebenden Servotapes, den Standard X-UFO Ein-Aus Schalter am hinteren linken Seitenteil des Monocoques. ©PC-Quadrat GmbH...
Seite 13: Montieren Der Ausleger
Schieben Sie den Ausleger in die jeweils vorgesehene Nut der Bodenplatte und überprüfen Sie alles auf korrekten Sitz, dabei hilft Ihnen, wenn die Bohrungen der Monocoque-Ausleger mit den Bohrungen der Rahmen- Ausleger übereinstimmend passen, ist der Ausleger richtig montiert. ©PC-Quadrat GmbH...
Seite 14 Allround-Auslegern beiliegende M3 Kunststoffschraube und sichern diese an der gegenüberliegenden Seite durch Verschrauben in dem mit einem M3 Gewinde gefrästen Seitenbügel des Monocoque. Auch an dieser Stelle empfehlen wir einen Tropfen des Spezialklebers pro Nut zum Sichern. ©PC-Quadrat GmbH...
Seite 15: Montieren Der Ausleger (Freestyle)
Die Ausleger werden von unten an der Grundplatte mittels der beigelegten M3 Kunststoffschrauben montiert und verschraubt. Überschüssige Gewindegänge der Kunststoffschraube, an der oberen Seite der CF-Grundplatte abschneiden. Den Kabelstrang zur LED-Platine können Sie einfach mit einem handels- üblichen Klebeband fixieren. ©PC-Quadrat GmbH...
Seite 16: Montieren Der Ausleger (Race)
Die Ausleger werden von unten an der Grundplatte mittels der beigelegten M3 Kunststoffschrauben montiert und verschraubt. Überschüssige Gewindegänge der Kunststoffschraube, an der oberen Seite der CF-Grundplatte abschneiden. Den Kabelstrang zur LED-Platine können Sie einfach mit einem handels- üblichen Klebeband fixieren. ©PC-Quadrat GmbH...
Seite 17: Anbau Der Motorträger
Sie diesen mit jeweils 2 M2 Schrauben aus Ihrem demontierten, grauen Kunststoffmittelrahmen des X-UFO. Das Unterteil der Standardmotorträger benötigen Sie bei den X-FRAME- Auslegersystemen nicht mehr, können es aber trotzdem montieren. Zur Verbindung der LED-Platine, bitte den Abschnitt 10 Befestigung der LED-Platinen beachten! Bitte achten Sie darauf, daß...
Seite 18: Anbau Der Aluminium-Motorträger
LED-Platinen beachten! Bitte achten Sie darauf, daß das Motorgehäuse und der Aluminium- Motorträger auf keinen Fall den Kohlefaser- oder Alu-Ausleger direkt berührt. Gefahr von Kurzschluß und somit Zerstörung der Elektronik! Beachten Sie dazu bitte den Hinweis 5 Bauteile isolieren. ©PC-Quadrat GmbH...
Seite 19: Montage Der Zahnradschützer (Pom-Protector)
10 Montage der Zahnradschützer (POM-Protector) Die POM-Protectoren werden einfach zwischen Ausleger (passend für alle X-FRAME-Varianten) und Motorhalter montiert. Bei Verwendung mit Standardmotorhaltern (Kunststoff, grau) müssen diese mit einem Cutter an der Unterseite angepaßt werden. Die POM-Protectoren schützen sehr effektiv die Getriebezahnräder Ihres X-Ufo und vermindern so auch deren Verschleiß.
Seite 20: Befestigung Der Led-Platinen An Ausleger
Steuerbefehle und es kann zu schweren Beschädigungen kommen. 12 Antenne anbringen Die Standardantenne können Sie genau wie bei Ihrem Standard X-UFO montieren, achten Sie jedoch darauf, daß die Antenne keine Rahmenteile berührt, dies führt ansonsten zu Funkstörungen. ©PC-Quadrat GmbH...
Seite 22: Kontaktinformationen Und Support
Kontaktinformationen und Support www.xufo-shop.de PC-Quadrat GmbH Aeussere Bayreuther Str. 57 DE - 90409 Nürnberg Telefon: 0911 995140 Telefax: 0911 99514-66 E-Mail : bestellung@x-ufo.de Software/Handbuch Downloads: www.x-3d.eu Technik und Supportforum: www.xufo.de Registergericht: Nürnberg Registernummer: HRB 15803 ©PC-Quadrat GmbH...
