Inhaltszusammenfassung für IMP HT 6000

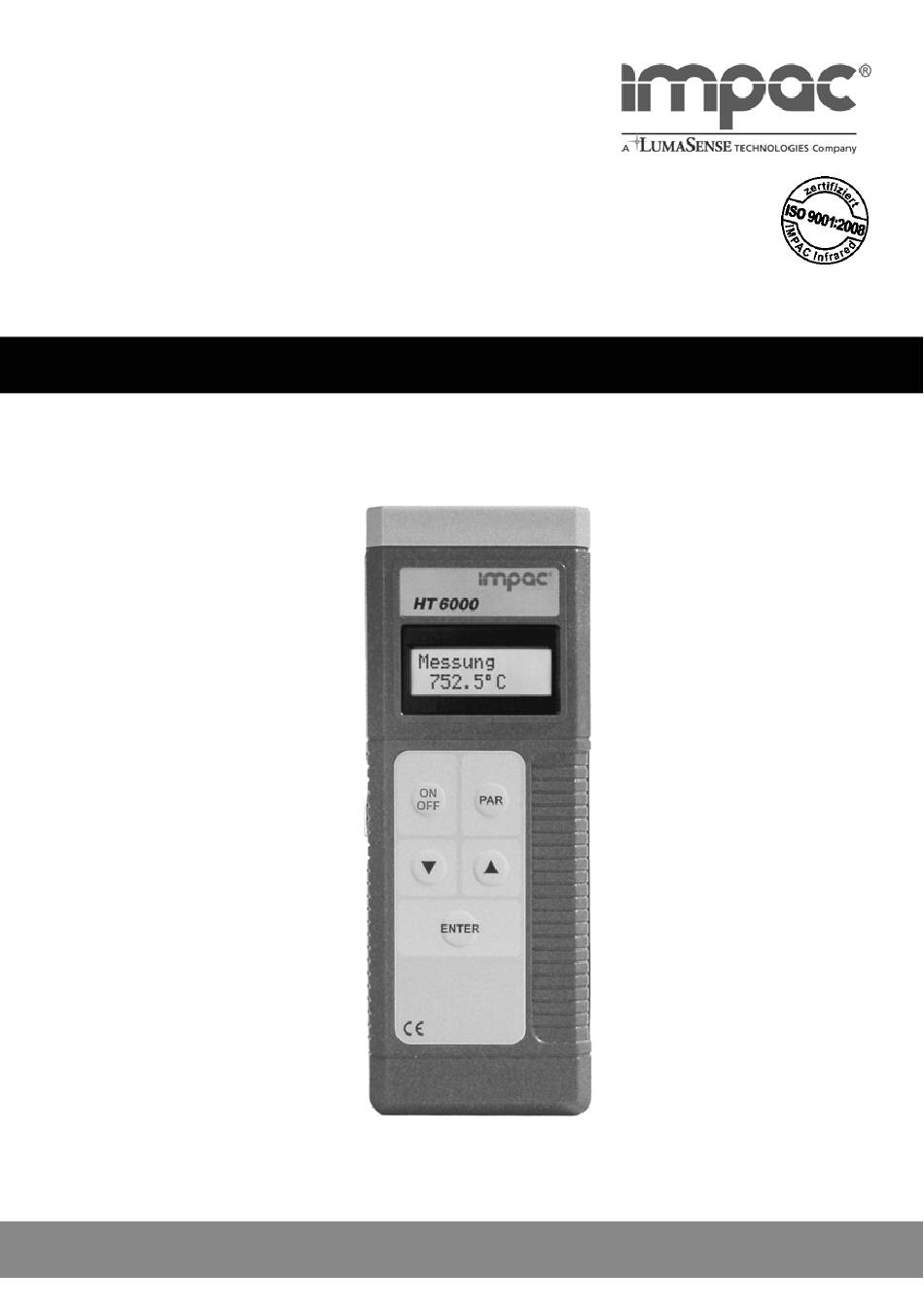

- Seite 1 HT 6000 Handterminal mit Parametrierfunktion Betriebsanleitung · User Manual IMPAC - Spezialist für berührungslose Temperaturmessung IMPAC - Specialist in non-contact thermometry...
-
Seite 2: Inhaltsverzeichnis
Handterminal HT 6000 Inhaltsverzeichnis Allgemeines ..........................3 Informationen zur Betriebsanleitung ...............3 Haftung und Gewährleistung...................3 Terminologie ......................3 Urheberschutz......................3 Entsorgung / Außerbetriebnahme ................3 Technische Daten.........................4 Übersicht ..........................4 Bestimmungsgemäße Verwendung ................4 Lieferumfang ......................4 Inbetriebnahme........................5 Batterie einlegen .....................5 Anschluss des Pyrometers..................5 Ein- / Ausschalten ....................5 4.3.1... -
Seite 3: Allgemeines
Zuwiderhandlungen sind strafbar und verpflich- ten zu Schadenersatz. Alle Rechte der Ausübung von gewerblichen Schutzrechten behalten wir uns vor. Entsorgung / Außerbetriebnahme Ein nicht mehr funktionsfähiges HT 6000 ist gemäß den örtlichen Bestimmungen für Elektro- / Elektronikmaterial zu entsorgen. -
Seite 4: Technische Daten
Laserpilotlicht Ein- / Ausschalten Datenübernahme Bestimmungsgemäße Verwendung Das HT 6000 ist ein batteriebetriebenes Handgerät zur Parametrierung stationärer digitaler IM- ® PAC-Pyrometer mit UPP -Protokoll über die serielle Schnittstelle (RS232 oder RS485) sowie zur Anzeige der aktuellen Messtemperatur. Verfügt das angeschlossene Pyrometer über ein Laserpi- lotlicht, so lässt sich dieses über das HT 6000 ein- und ausschalten. -
Seite 5: Inbetriebnahme
Erfolgt 4 Minuten keine Tasteneingabe, schaltet sich das Gerät automatisch ab. 4.3.1 Automatische Pyrometersuche Wird das HT 6000 eingeschaltet, so fängt es automatisch an, nach Anzeige der möglichen einem Pyrometer mit RS232-Schnittstelle zu suchen (für RS485 Pyrometeradressen und siehe 4.3.2). -
Seite 6: Auswählen Der Pyrometer-Schnittstelle Rs232 / Rs485
Durch wiederholtes Drücken der PAR-Taste werden alle im Pyrometer zur Verfügung stehen- den Parameter der Reihe nach aufgerufen (siehe 4.4 Parametrieren eines Pyrometers). Zu- sätzlich wird am Ende neben Artikel- und Gerätenummer (des HT 6000) auch die Sprache an- gezeigt, die wiederum mit den Pfeiltasten gewählt werden kann. -
Seite 7: Zusätzliche Parameter
Zusätzliche Parameter Zusätzlich zu den Parametern, die durch das Pyrometer vorgegeben sind, werden noch die Arti- kelnummer, Gerätenummer und die Menüsprache des HT 6000 als letzte Menüpunkte angezeigt. Laserpilotlicht Ein- / Ausschalten Ist das Pyrometer mit einem Laserpilotlicht ausgestattet, so kann Laserpilotlicht einge- dieses im Messmodus durch Drücken der ▲-Taste ein- und auch... - Seite 8 Hand terminal HT 6000 Content General ..........................9 Information about the user manual .................9 Limit of liability and warranty ...................9 Terminology ......................9 Copyright.........................9 Disposal / decommissioning..................9 Technical data ........................10 Overview ..........................10 Appropriate use.....................10 Scope of delivery....................10 Commissioning ........................11 Battery insertion ....................11 Connecting the pyrometer..................11...
-
Seite 9: General
IMPAC Infrared GmbH. Contraventions are liable to prose- cution and compensation. All rights reserved. Disposal / decommissioning An inoperable HT 6000 has to be disposed corresponding to the local regulations of electro or electronic material. -
Seite 10: Technical Data
On / off switch for laser targeting light Data confirmation Appropriate use The HT 6000 is a portable battery driven instrument for the parameter setting of stationary digital ® pyrometers with UPP protocol via serial interface (RS232 or RS485) and for indication of the current measured temperature. -
Seite 11: Commissioning
A low battery will be displayed with a battery symbol: Connecting the pyrometer The pyrometer has to be connected to the HT 6000 via the 9 pin SUB-D connector. The power supply of the pyrometer must connected separately. Only one pyrometer may be connected to the HT 6000. -
Seite 12: Selecting The Pyrometer Interface Rs232 Or Rs485
4.3.3 Menu language / device number / firmware version The menu language of the HT 6000 can be set to German, English, French, Italian or Spanish. There are two setting options: • First press the PAR or ▲ or ▼ key, then switch on the instrument, the preset language will be displayed. -
Seite 13: Additional Parameters
Hand terminal HT 6000 4.4.1 Additional parameters The article number, device number and menu language of the HT 6000 is additionally shown as last points in the parameter section predetermined by the connected pyrometer. Switching on/off a laser targeting light... - Seite 14 Hand terminal HT 6000...
-
Seite 15: Stichwortverzeichnis
Hand terminal HT 6000 Stichwortverzeichnis Anschluss des Pyrometers......5 Laserpilotlicht Ein- / Ausschalten....7 Anschlussbelegung ........5 Lieferumfang..........4 Anzeige eingefroren ........5 Automatische Pyrometersuche ....5 Menüsprache ..........6 Messtemperatur..........5 Batterie einlegen ........5 Baudrate............. 5 Parametrieren eines Pyrometers....6 Bestellnummern ......... 7 Pyrometeradressen ........5... - Seite 16 IMPAC Infrared GmbH Temperaturmessgeräte Kleyerstr. 90 D - 60326 Frankfurt/Main Tel.: +49 (0)69 / 9 73 73 - 0 Fax: +49 (0)69 / 9 73 73 - 167 Internet: www.impacinfrared.com E-Mail: info@ impacinfrared.com 3 826 055...
