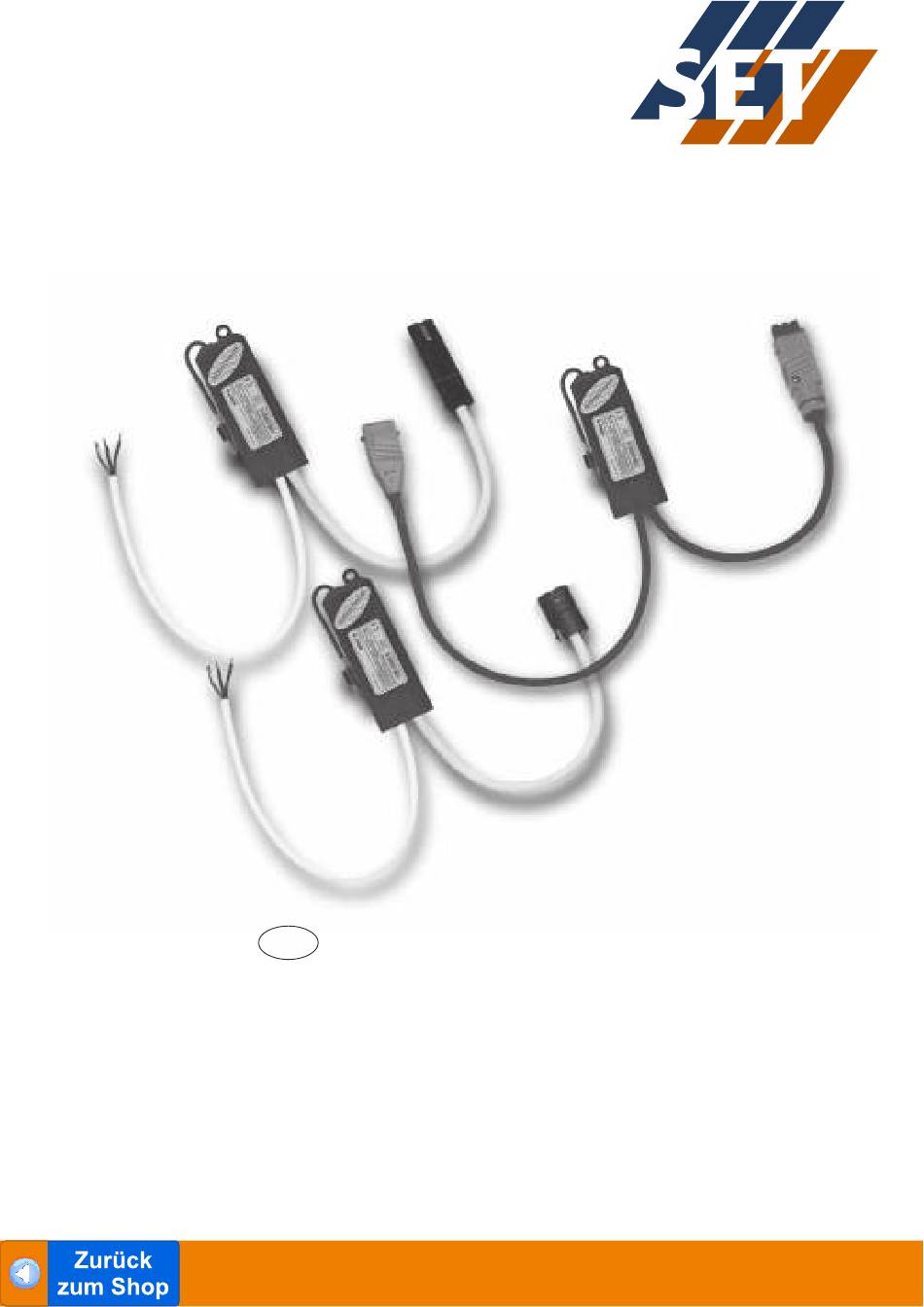

- Seite 1 Einstellanleitung GmbH Combio-868 JA / RM www .set-gmbh.net Bedienungsanleitung Bitte bewahren Sie die Bedienungsanleitung auf ! S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22 Fax: 09342 / 859 624-1 Netz: www.set-gmbh.net 97892 Kreuzwertheim...
- Seite 2 DE- 2 Bestimmungsgemäße Verwendung DE- 3 Optimale Nutzung des Funksignals DE- 4 Befestigungsmöglichkeiten DE- 5 Combio-868 JA /Pulse /-915 für Jalousieantriebe DE- 6 Combio-868 RM /-915 für Rohrmotoren DE- 6 Geräteverwendung DE- 7 Anschluss und Montage DE- 9 Combio-868 JA /Pulse /-915 für Jalousieantriebe DE- 9 Combio-868 RM /-915 für elero-Rohrantriebe...
- Seite 3 GmbH Sicherheitshinweise www .set-gmbh.net Wichtige Sicherheitshinweise! Befolgen Sie nachfolgende Anweisungen. Warnung! Verletzungsgefahr durch Stromschlag. Anschlüsse am Netz müssen durch eine autorisierte Fachkraft erfolgen. • Prüfen Sie die Anlage regelmäßig auf Verschleiß oder Beschädigungen. • Die Vorschriften der örtlichen Energie- versorgungsunternehmen, sowie die Bestimmungen für nasse und feuchte Räume...
- Seite 4 Bestimmungsgemäße Verwendung Mit dem Funkempfänger Combio-868 /-915 können Wechselstromantriebe zu einem Funkmotor erweitert werden. Der Combio-868 JA/RM/RevoLine/Pulse /-915 darf nur für die Ansteuerung von Rollladen- und Sonnenschutzanlagen sowie Jalousien verwendet werden. • Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden dürfen...
- Seite 5 GmbH Optimale Nutzung des Funksignals www .set-gmbh.net Optimale Nutzung des Funksignals • Antenne aus der Halterung nehmen. • Antenne nicht knicken. • Antenne nicht kürzen oder verlängern. • Bei schlechtem Empfang, Lage der Antenne verändern. • Antenne möglichst frei verlegen.
- Seite 6 GmbH Befestigungsmöglichkeiten www .set-gmbh.net Befestigungsmöglichkeiten Combio-868 JA /-915, Combio JA Pulse 1. Stecken Sie den Combio-868 JA /-915 in die Befestigungsklammer ein. Combio mit Bügel Befestigen Sie den Combio-868 JA /-915 + Klammer an der Innen-/oder Außenseite des Kanals. Combio mit Combio mit Bügel innen...
- Seite 7 Wendeposition der Lamellen gespeichert werden (→ siehe Senderanleitung). Combio-868 JA Pulse /-915 für Jalousieantriebe Der Combio-868 JA Pulse /-915 ist geeignet für den Einsatz mit Jalousieantrieben. Er kann zur genauen Einstellung der Lamellen verwendet werden. Dafür besitzt dieser Combio einen Impulsbetrieb. Das bedeutet, dass bei jedem kurzen Tastendruck am Sender der Antrieb für die...
- Seite 8 GmbH www .set-gmbh.net Combio-868 RM /-915 für Rohrmotoren Der Combio-868 RM /-915 ist geeignet für den Einsatz mit Rohrmotoren für Rollladen- und Sonnenschutzanlagen Wird ein Befehl gesendet, geht der Empfänger sofort in Selbsthaltung. Mit dem Handsender kann eine Zwischenposition gespeichert werden.
-
Seite 9: Anschluss Und Montage
GmbH Anschluss und Montage www .set-gmbh.net Combio-868 JA /-915, Combio Pulse für Jalousieantriebe 1. Nehmen Sie den Antrieb mit dem Montagekabel in Betrieb und stellen Sie den Endschalter oben und unten ein. 2. Fahren Sie den Behang mit dem Montagekabel in Mittelposition. - Seite 10 GmbH GmbH Anschluss und Montage www .set-gmbh.net www .set-gmbh.net Combio-868 RM /-915 für elero-Rohrantriebe mit steckbarem Kabel (Endschalterantrieb) 1. Schalten Sie die Netzspannung aus. 2. Drücken Sie mit einen Schraubendreher die Verriegelung des Gerätesteckers im Antrieb zur Leitung hin. 3. Ziehen Sie den Stecker ab.
- Seite 11 GmbH Anschluss und Montage www .set-gmbh.net Combio-868 RM /-915 für Rohrantriebe mit steckbarem Kabel (Elektronikantrieb ACS-E) für Rollladen 1. Schalten Sie die Netzspannung aus. 2. Drücken Sie mit einen Schraubendreher die Verriegelung des Gerätesteckers im Antrieb zur Leitung hin. 3. Ziehen Sie den Stecker ab.
- Seite 12 GmbH Anschluss und Montage www .set-gmbh.net Combio-868 RM /-915 für Rohrantriebe mit festem Kabel (Endschalterantrieb) 1. Schalten Sie die Netzspannung aus. 2. Schneiden Sie den Gerätestecker des Funkempfängers ab. 3. Bereiten Sie die Leitung auf den Anschluss vor (abmanteln und abisolieren).
- Seite 13 GmbH Anschluss und Montage www .set-gmbh.net Combio-868 RM /-915 für elero Rohrantriebe mit festem Kabel (Elektronikantrieb CSM-E) für textilen Sonnenschutz Hinweis: CSM-E Antriebe dürfen nicht über den am Combio-868 RM /-915 befindlichen Gerätestecker angeschlossen werden! 1. Nehmen Sie den Antrieb mit dem Montagekabel in Betrieb (Endlagen programmieren).
-
Seite 14: Technische Daten
GmbH Technische Daten www .set-gmbh.net Combio-868 JA/JA Pulse /-915 Combio-868 RM (Jalousieantriebe) /-915 (Rohrantriebe) Bemessungs- 230 V 230 V spannung Frequenz 50 Hz 50 Hz Max. Anschluss- 450 W 450 W leistung Schutzart IP 56 IP 56 Zulässige Umgebungstem- °... -
Seite 15: Technische Daten/Hinweise Für Die Fehlersuche
GmbH Technische Daten/ Hinweise für die Fehlersuche www .set-gmbh.net Combio-868 RM/RevoLine /-915 (Rohrantriebe) Bemessungsspannung 230 V Frequenz 50 Hz Max. Anschlussleistung 450 W Schutzart IP 56 Zulässige Umgebungs- temperatur ° ° C bis +70 Funkfrequenz 868/915 MHz-Band Netzleitung Motorleitung 0,25 m mit Mini Plug Maße in mm... -
Seite 16: Eg-Konformitätserklärung
GmbH www .set-gmbh.net EG-KONFORMITÄTSERKLÄRUNG Wir erklären hiermit, dass das/die nachfolgend genannte/n Produkt/e den Richtlinien der Europäischen Gemeinschaften entspricht/entsprechen. ProLine Produktbezeichnung: Combio-867 /-868/ -915/ -433 alle Varianten VarioTec-867 /-868/ -915 alle Varianten Revio-867 /-868 alle Varianten AeroControl-868 UniLogic-868 / -915 Beschreibung: Funkempfänger zur Steuerung von Rollladen-, Jalousien und sonstigen...
