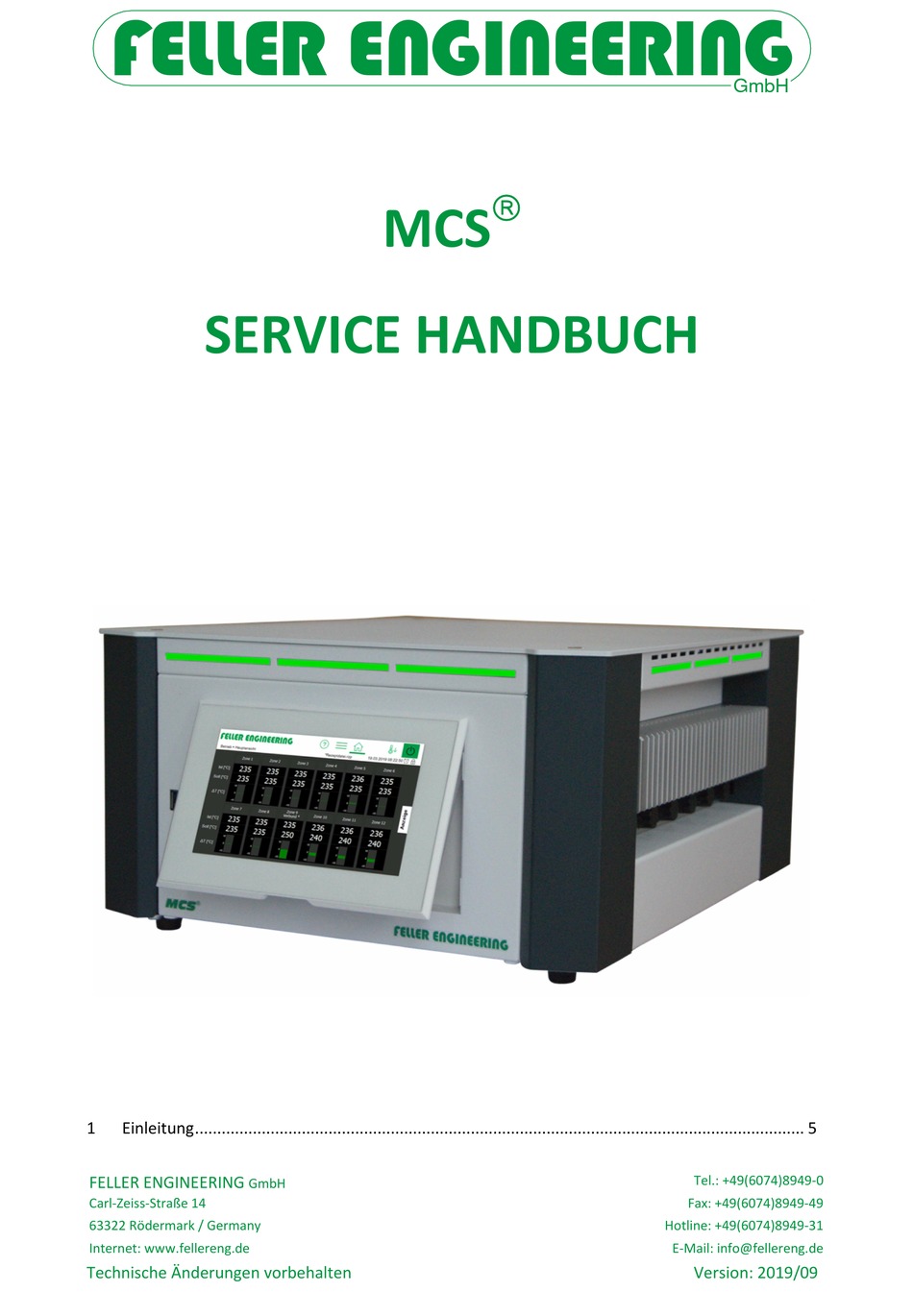

FELLER ENGINEERING
SERVICE HANDBUCH
1
Einleitung ......................................................................................................................................... 5
FELLER ENGINEERING
GmbH
Carl-Zeiss-Straße 14
63322 Rödermark / Germany
Internet: www.fellereng.de
Technische Änderungen vorbehalten
MCS
GmbH
Tel.: +49(6074)8949-0
Fax: +49(6074)8949-49
Hotline: +49(6074)8949-31
E-Mail: info@fellereng.de
Version: 2019/09
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für FELLER ENGINEERING MCS 6
- Seite 1 FELLER ENGINEERING GmbH SERVICE HANDBUCH Einleitung ............................5 FELLER ENGINEERING Tel.: +49(6074)8949-0 GmbH Carl-Zeiss-Straße 14 Fax: +49(6074)8949-49 63322 Rödermark / Germany Hotline: +49(6074)8949-31 Internet: www.fellereng.de E-Mail: info@fellereng.de Technische Änderungen vorbehalten Version: 2019/09...
-
Seite 2: Inhaltsverzeichnis
Service Handbuch Verwendete Symbole ......................5 Darstellungsarten ........................5 Sicherheitshinweise ......................... 5 Bestimmungsgemäße Verwendung ..................5 Hinweise für Betreiber und Anwender ................... 5 Aufbau und Funktionalität ......................6 Allgemein ..........................6 Aufbau ............................. 7 3.2.1 Display (1) ........................8 3.2.2 LED-Band (3) ........................ - Seite 3 FELLER ENGINEERING Service Handbuch GmbH Technische Änderungen vorbehalten Seite 3...
- Seite 4 Service Handbuch Abbildung 1 – Gehäusefront ........................7 Abbildung 2 - Gehäuserückseite ......................7 Abbildung 3 - Gehäuse Seitenansicht ...................... 8 Abbildung 4 - Typenschild ........................10 Abbildung 5 - Verdrahtung Stecksystem ....................10 Abbildung 6 – Startbildschirm ............Fehler! Textmarke nicht definiert. Abbildung 7 –...
-
Seite 5: Einleitung
FELLER ENGINEERING Service Handbuch GmbH Einleitung Verwendete Symbole Achtung/ Hinweis zu möglichen Sach- oder Personenschäden Warnung Hinweis Hinweis auf eine wichtige Information Darstellungsarten Menüstrukturen zwischen Wörtern werden durch das > Zeichen angezeigt, die am Gerät in gleicher Weise dargestellt werden. -
Seite 6: Aufbau Und Funktionalität
Service Handbuch Erfahrungen und ihren Kenntnisse im Umgang mit Normen die Gefahren im Zusammenhang mit den ihnen übertragenen Arbeiten erkennen und beurteilen können. Das Gerät wird vor der Auslieferung sorgfältig geprüft und hat die für die Fertigung gemäß der gülti- gen Qualitätsrichtlinie des Herstellers im Prüfplan vorgeschriebenen Prüfungen bestanden. -
Seite 7: Aufbau

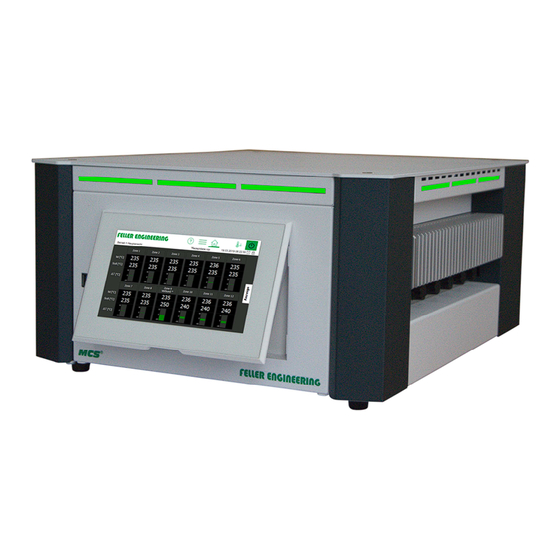

FELLER ENGINEERING Service Handbuch GmbH Aufbau In den folgenden Abbildungen wird ein beispielhafter 12 Zonen-Regler dargestellt. Alle bezeichneten Komponenten sind bei Geräten mit mehr als 12 Heizzonen identisch. Abbildung 1 - Gehäusefront Abbildung 2 - Gehäuserückseite Technische Änderungen vorbehalten... -
Seite 8: Display (1)
Service Handbuch Abbildung 3 - Gehäuse Seitenansicht Die folgende Übersicht beschreibt die wesentlichen Komponenten des Heißkanalreglers. (1) Touch Display (2) USB Anschluss (3) LED-Band (4) Anschlussleitung (5) Hauptschalter (6) Stecksystem (Beispiel) (7) Alarmbuchse (8) RS485 Anschluss (9) Ethernet Anschluss (10) Digitaleingang (11) Sicherung (12) Status LED... -
Seite 9: Anschlüsse
13...30 VDC mit einer typischen Stromaufnahme von ca. 8,5 mA. Kennzeichnung am Regler Das Typenschild befindet sich seitlich am Regler Gehäuse. Es enthält die Typenbezeichnung mit An- zahl der Zonen, die elektrischen Anschlusswerte und Herstellerangaben. Typ / Type MCS 6 20091 Prod. KW / CW 30 / 2019 Code... -
Seite 10: Verdrahtung Der Stecksysteme
Service Handbuch Pin 2+6 Relay 3 Abbildung 4 - Typenschild 3.3.1 Verdrahtung der Stecksysteme Die Steckverbindungen, zum Anschluss von Temperaturfühlern und Heizelementen an einen Heißka- nal, sind auf der Gehäuserückseite des Reglers verfügbar. Die kundenspezifische Verdrahtungsart der Stecksysteme befindet sich seitlich auf dem Reglergehäuse (siehe beispielhafte Abbildung 5). Abbildung 5 - Verdrahtung Stecksystem Seite 10 Technische Änderungen vorbehalten... -
Seite 11: Technik
FELLER ENGINEERING Service Handbuch GmbH Technik Steuereinheit 4.1.1 Allgemein 4.1.2 DIP-Schalter Leistungskarte 4.2.1 Allgemein Jede Leistungskarte beinhaltet elektrische Komponenten für 6 Regelzonen. Neben dem Lastanschluss pro Regelzone sind unter anderem auch Triacs und Sicherungen Teil dieser Leiterplatte, so dass alle Hardwarekomponenten einer Regelzone kompakt beieinander liegen. -
Seite 12: Statusanzeigen
Service Handbuch Abbildung 6 – Prinzipschaltung Lastkreis 4.2.3 Statusanzeigen Die Leistungskarte verfügt über mehrere LEDs, die den aktuellen Status der Baugruppe wiedergeben. Abbildung 6 stellt eine Übersicht über alle auf der Leistungskarte befindlichen LEDs dar. Die Funktio- nen zu den LEDs enthält Tabelle 1. Abbildung 7 –... - Seite 13 FELLER ENGINEERING Service Handbuch GmbH Normalzustand Funktion Anzeige der internen +5V Versorgung +3,3 V Anzeige der internen +3,3 V Versorgung -4,8 V Anzeige der internen -4,8 V Versorgung +5Viso Anzeige der internen isolierten +5V Versorgung Blinkend Die grüne „BSY“ LED zeigt die Kommunikation zum Hauptprozes- sor an.
-
Seite 14: Leistungskarte Tauschen
Service Handbuch 4.2.4 Leistungskarte tauschen Zum Tausch einer Leistungskarte bitte die nachfolgenden Schritte genau beachten. 4.2.4.1 Heißkanalregler spannungsfrei schalten 4.2.4.2 Schrauben der betroffenen Leistungskarte lösen und Zonenbeschriftung entfernen Seite 14 Technische Änderungen vorbehalten... - Seite 15 FELLER ENGINEERING Service Handbuch GmbH 4.2.4.3 Achtung! Der Kühlkörper der Leistungskarte kann während des Betriebs heiß werden. 4.2.4.4 Leistungskarte vorsichtig aus dem Gehäuse ziehen bis die Lastleitungen erreichbar sind. Anschließend Lastleitungen durch Drücken der seitlichen Bügel lösen. Technische Änderungen vorbehalten...
- Seite 16 Service Handbuch 4.2.4.5 Leistungskarte vorsichtig weiter aus dem Gehäuse ziehen und alle restlichen Verbindungs- leitungen lösen. Leistungskarte dabei mit einer Hand am Kühlkörper stützen. 4.2.4.6 Leistungskarte aus dem Gehäuse ziehen. Seite 16 Technische Änderungen vorbehalten...
- Seite 17 FELLER ENGINEERING Service Handbuch GmbH 4.2.4.7 Neue Leistungskarte auf identische Adresse der alten Leistungskarte einstellen. 4.2.4.8 Neue Leistungskarte in umgekehrter Reihenfolge montieren. Technische Änderungen vorbehalten Seite 17...
- Seite 18 Service Handbuch 4.2.4.9 Wichtige Hinweise Wichtig! Bei einem Tausch der Leistungskarte stets auf Busadresse und Jumperstellung achten: Die Busadresse der neuen Leistungskarte und die Position des Jumpers muss immer identisch zu der auszutauschen Leistungskarte eingestellt werden. Der Jumper JP1 wird normalerweise auf den im oberen Bild angezeigten Pins stecken. Nur bei den jeweils untersten Leistungskarten wird der Jumper wie im Bild umgesteckt.
-
Seite 19: Fehlerbehandlung
FELLER ENGINEERING Service Handbuch GmbH Diagnose Störungen Betrieb > Diagnose > Störungen Das Menü Störungen bietet eine komfortable Übersicht und Erklärungen über anliegende Meldungen bzw. Alarme. Zur schnellen Hilfe im Fehlerfall kann zusätzlich die Fehlerbehandlung aufgerufen wer- den. Diese enthält Informationen und Erklärungen über Fehlerart und Ursache. -
Seite 20: Warnungen Und Alarme
Service Handbuch Fehlerbehebung Oder Beispiel 2 Zur Fehlerbehandlung über direkte Meldung in betroffener Zone Fehlerbehebung Sofern im Beispiel 2 mehrere Zonen Alarmieren, werden die Meldungen für diese Zone gefiltert dargestellt. Zur Übersicht aller Meldungen betätigen. Nach dem Navigieren in erscheinen mögliche Ursachen zur anstehenden Meldung. - Seite 21 FELLER ENGINEERING Service Handbuch GmbH - Heizungsdefekt - Einstellgrenze - Triac - Verdrahtungsfehler Fühlerspannung - Verbindung zur Nach- Die Spannung an der Fühlerleitung ist Sammelwarnung barzone unzulässig hoch. - Isolationsschaden Netzspannung - Netzspannungs- Sammelwarnung Schwankungen der Netzspannung detek- schwankungen ...
- Seite 22 Service Handbuch Triac defekt Sammelalarm - Triac Ohne Ansteuerung der Ausgänge fließt ein Strom. Relaisfehler - Interner Hardwarefeh- Sammelalarm Das Ausgangsrelais der betroffenen Zone ist defekt. - Verdrahtungsfehler Lastkurzschluss Sammelalarm - Isolationsschaden Der fließende Strom ist unzulässig hoch. - Heizung - Identische Adressver- gabe...
-
Seite 23: Service
FELLER ENGINEERING Service Handbuch GmbH Service Einstellungen > Gerät > Service Unter Service befinden sich Informationen und Funktionen, die im Servicefalle hilfreich sind. Funktion Beschreibung Geräteinfo Geräteinfo listet die wichtigsten Informationen zum Gerät sowie zum ak- tuellen Softwarestand der eingebauten Hardware auf. -
Seite 24: Technische Daten
Service Handbuch Technische Daten Bedienung und Anzeige Integrierter 7“ Touchscreen (resisitv) 6 bis 36 Zonen Tischgerät Optional: externer 15“ oder 19“ Touch Monitor (kapazitiv) Integrierter 10“ Touchscreen (kapazitiv) und / oder 42 bis 120 Zonen Rollengerät Externer 19“ Touch Monitor Gehäuse Gehäusematerial Stahl verzinkt... -
Seite 25: Abmessungen
FELLER ENGINEERING Service Handbuch GmbH Abmessungen 12 Zonen Regler 24 Zonen Regler Technische Änderungen vorbehalten Seite 25... -
Seite 26: 36 Zonen Regler
Service Handbuch 36 Zonen Regler Seite 26 Technische Änderungen vorbehalten... -
Seite 27: 120 Zonen Regler
FELLER ENGINEERING Service Handbuch GmbH 120 Zonen Regler Technische Änderungen vorbehalten Seite 27... -
Seite 28: Anhang
Service Handbuch Anhang Klemmbrücken der Stern-Dreieck Versorgung 9.1.1 Klemmbrücken im Stern Netz (Auslieferungszustand!) Abbildung 8 - Stern-Netz 9.1.2 Klemmbrücken im Dreieck-Netz Abbildung 9 - Dreieck-Netz Seite 28 Technische Änderungen vorbehalten... -
Seite 29: Steckerbelegung Meldungsbuchse
FELLER ENGINEERING Service Handbuch GmbH Steckerbelegung Meldungsbuchse Tabelle 2 Funktion Alarmbuchse 1 + 3 Sammelwarnung Öffner 4 + 5 Sammelalarm Öffner 2 + 6 Unbenutzter Kontakt Öffner Steckerbelegung Steuereingänge Tabelle 3 Funktion Digitaleingang Boost +24V Ausgänge Ein/Aus +24V Ausgangsfreigabe... -
Seite 30: Stichwortverzeichnis
Service Handbuch 10 Stichwortverzeichnis Abkühlgrenzwert 25 Navigationsleiste 14 Abmessungen 56 Navigationsmenü 16 Abschalttemperatur 22, 37 Negative Temperaturabweichung 36 Administration 46 Optimiert 29 Alarme 36 P-Anteil 40 Alle Parameter 42 Passwort 46 Anschlüsse 9 Phasenanschnitt 41 Anzeige 30 Positive Temperaturabweichung 36 Aufbau 7 Pulsbetrieb 41 Aufheizen 25... - Seite 31 FELLER ENGINEERING Service Handbuch GmbH Zone Inaktiv 19 Technische Änderungen vorbehalten Seite 31...
