Inhaltszusammenfassung für Zeus Elba

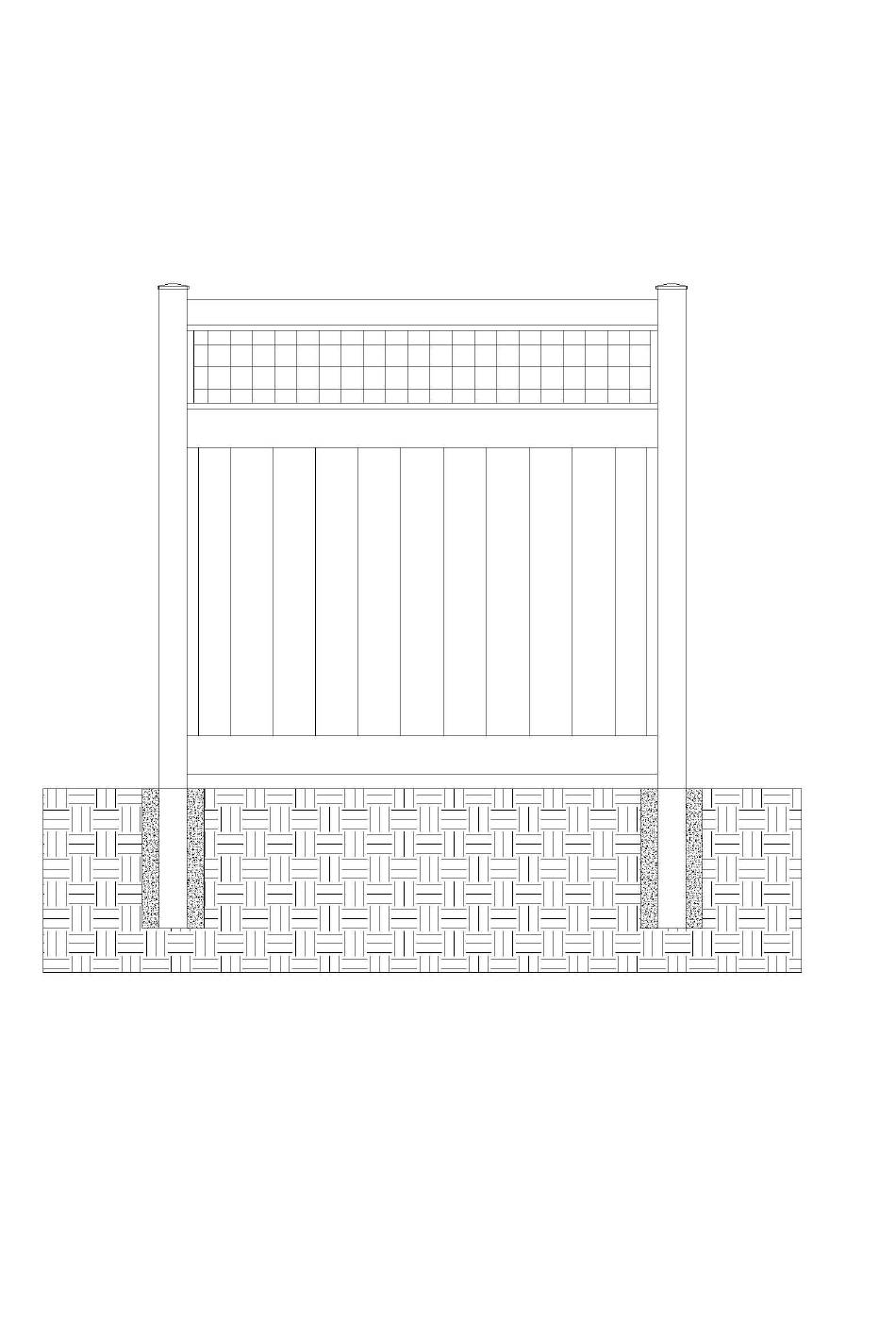

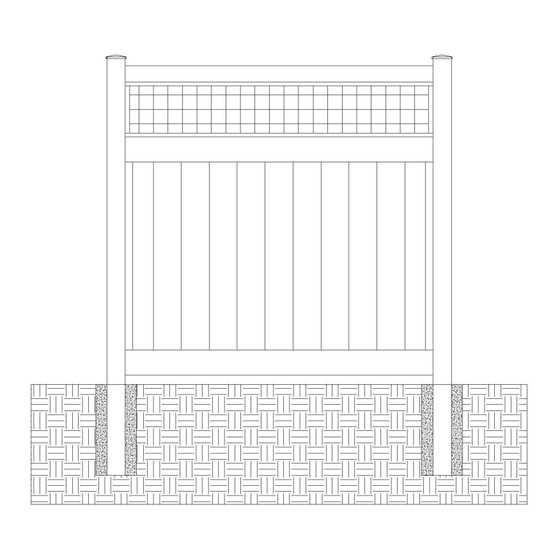

- Seite 1 Montageanleitung Elba Sichtschutzzaun Art. Nr. GD4002A / 818422 ® Hergestellt für ZEUS GmbH & Co. KG Celler Straße 47 · D-29614 Soltau www.zeus-online.de...
- Seite 2 Montageanleitung Beachten Sie vor Montagebeginn unbedingt die folgenden Punkte: • Die Zaunstützen dürfen die Grundstücksgrenzen nicht überschreiten. Ziehen Sie bei Fragen einen Grundbuchauszug zu Rate oder wenden Sie sich an einen professionellen Vermesser. • Die vor Ort gültigen Gesetze auf Regelungen bezüglich Fluchtlinien, zulässigen Zaunhöhen usw. müssen beachtet werden.
- Seite 3 Folgende Bauteile werden benötigt: Ref. Beschreibung Menge separat erhältlich Universalpfosten Art. 818502 101 x 101 x 2250mm (1 Stück) Oberer Riegel 50,8 x 88,8 x 1790mm (2 Stück) Mittlerer- und unterer Riegel 44 x 139 x 1790mm Paneele (11 Stück) 22 x 160 x 1100mm (1 Stück) Rankgitter...
-
Seite 4: Kapitel 1: Vorbereitung
Benötigtes Montagewerkzeug • Schaufel • Maßband • Richtschnur • PVC-Kleber • Senkblei • Stichsäge mit feinem Sägeblatt für Kunststoff • Wasserwaage • Schraubendreher • Arbeitshandschuhe Bitte lesen Sie die Sicherheitshinweise vor Gebrauch sorgfältig durch. Sicherheitshinweise: • Dieses Zaunstecksystem ist für ebenes Gelände konzipiert. •... -
Seite 5: Kapitel 2: Setzen Der Abschlusspfosten
Abb. 1 KAPITEL 2: SETZEN DER ABSCHLUSSPFOSTEN Auch wenn die Pfostentiefe und die Lochgröße von den örtlichen Wetter- und Bodenbedingungen abhängen, sind die Löcher für Abschlusspfosten und Streckenpfosten üblicherweise als Quadrat von 300 x 300mm mit einer Tiefe von 50 cm und leicht angeschrägten Seiten auszuheben. (Abb. 2) Abb. -
Seite 6: Kapitel 3: Positionieren Der Streckenpfosten
• Setzen Sie den Abschlusspfosten in das Loch. Die Pfosten müssen sich mittig im Loch befinden und im rechten Winkel zur Zaunrichtung stehen, so dass die Riegel, wenn sie in die Pfosten eingesetzt werden, parallel zur Seillinie verlaufen. Prüfen Sie den Pfosten an zwei aneinander anliegenden Seiten mit einer Wasserwaage und richten Sie ihn so aus, dass er senkrecht steht. -
Seite 7: Kapitel 5: Montage Des Unteren, Mittleren Und Oberen Riegels
Abb. 5 KAPITEL 5: MONTAGE DES UNTEREN, MITTLEREN UND OBEREN RIEGELS • Vergewissern Sie sich, dass der Pfosten auf die richtige Höhe eingestellt ist, senkrecht und im Rechten Winkel zur Zaunstrecke steht. Stützen und sichern Sie die Pfosten so weit wie möglich, da die Montage weiter geht. - Seite 8 Abb. 7 • Wiederholen Sie Schritt 3., um alle übrigen Paneele einzuschieben, bis Sie das Abschlusspaneel mit Abdeckleiste in den unteren und mittleren Riegel geschoben haben. (Abb. 8) Abb. 8 Abb. 9 • Schieben Sie das Rankgitter zwischen den oberen und mittleren Riegel und bringen Sie dann die senkrechten Rankgitterrahmenleisten seitlich am Rankgitter an.
-
Seite 9: Kapitel 6: Füllen Der Pfosten Mit Beton
Abb. 10 • Gießen Sie Beton in das Loch (das zweite Pfostenloch). (Abb. 11) Abb. 11 • Wiederholen Sie den Vorgang, bis der gesamte Zaun montiert ist. KAPITEL 6: FÜLLEN DER PFOSTEN MIT BETON • Universalpfosten sollten bis zur Hälfte mit Beton gefüllt werden. Benutzen Sie einen großen Trichter bei der Abfüllung mit Beton (Abb. -
Seite 10: Kapitel 7: Montage Der Kappen
Beton zu vermeiden. Abb. 12 • Entfernen Sie überschüssigen Beton, bevor er trocknet. KAPITEL 7: MONTAGE DER KAPPEN • Befestigen Sie die Pfostenkappen erst, wenn der Zaun komplett montiert ist. • Bringen Sie PVC-Kleber an der Innenseite der Pfostenkappen an und drücken Sie sie vollständig auf den Pfosten (Abb. - Seite 11 abbaubaren Seife und einem weichen Kunststoffschwamm. Spülen Sie sie gründlich mit sauberem Wasser nach, um Schmutz und Seife zu entfernen.
