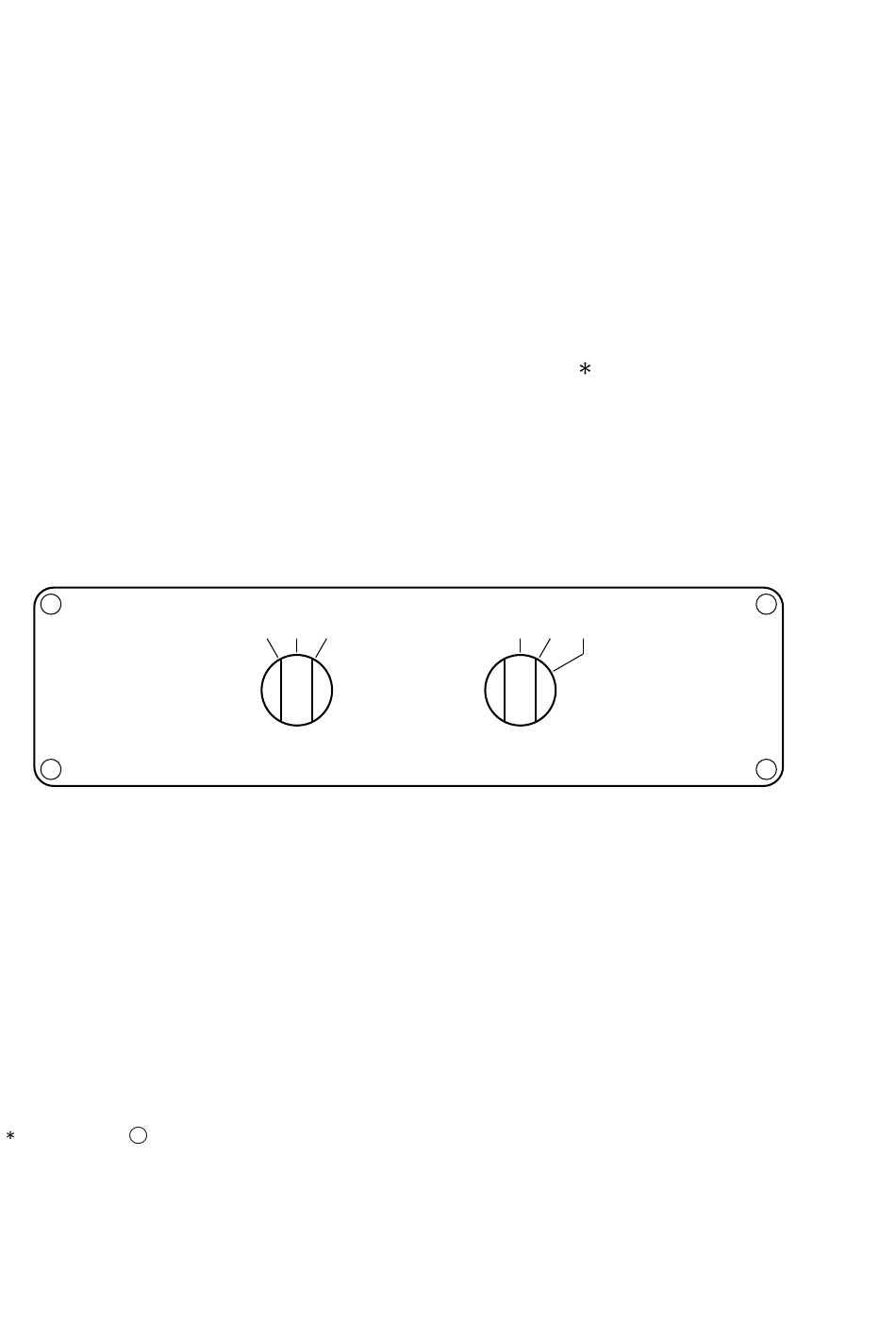

- Seite 1 MC-Übertrager 623 Bedienungsanleitung MC Transformer 623 aie.de 1 : 5 - 10 - 20 1 : 1 - 0,5 Split Input Output Copyright 2014–19 by Altmann Industrieelektronik GmbH, Mainz, Germany, www.aie.de. Alle Rechte vorbehalten. All rights reserved.
-
Seite 3: Inhaltsverzeichnis
Entsorgungshinweis ....2 Einleitung aie.de MC-Übertrager 623 ... . aie.de Über .... -
Seite 4: Sicherheit
1 Sicherheit 1.1 Wichtige Sicherheitshinweise 1. Lesen Sie diese Sicherheitshinweise. 2. Bewahren Sie die Sicherheitshinweise auf. 3. Beachten Sie alle Warnhinweise. 4. Befolgen Sie alle Bedienungshinweise in dieser Anleitung. 5. Reinigen Sie das Gerät nur mit einem trockenen Tuch. 6. Schützen Sie das Gerät vor Feuchtigkeit und betreiben Sie es nicht in der Nähe von Wasser. -
Seite 5: Ce-Konformität
Gerät einmal entsorgen müssen, bringen Sie es bitte zu Ihrer kommunalen Sammelstelle für Elektroschrott oder einer anderen Elektroschrott annehmenden Stelle. Oder senden Sie es zur kostenlosen Entsorgung frei Haus an: Altmann Industrieelektronik GmbH Frauenlobplatz 2 55118 Mainz www.aie.de syndikus@aie.de Inoffiziell RoHS-Richtlinie genannt. -
Seite 6: Einleitung
2.1 MC-Übertrager Für den Kauf dieses Gerätes und das damit in uns gesetzte Vertrauen danken wir Ihnen. Wir hoffen, dass Sie eine lange Zeit Freude mit dem MC-Übertrager 623 haben werden. aie.de Der MC-Übertrager 623 ist in der Lage, nahezu jeden erhältlichen MC-Tonabnehmer an einen oder im Splitbetrieb auch... -
Seite 7: Umweltverträglichkeit
Grundlage ist eine jahrzehntelange Erfahrung in der Entwicklung von Audio-Produkten. Sollten Sie einmal nicht zufrieden sein oder Fragen haben, zögern Sie nicht, uns anzusprechen. Wir werden uns um eine Lösung in Ihrem Sinne bemühen. Kontaktinformationen finden Sie im Abschnitt „Wartung und Service“ auf Seite 16. 2.3 Umweltverträglichkeit Neben den gesetzlichen Vorgaben, zu deren Einhaltung alle Markt- teilnehmer in Deutschland verpflichtet sind, achten wir besonders... -
Seite 8: Anschluss Und Inbetriebnahme
3 Anschluss und Inbetriebnahme 3.1 Lieferumfang Bitte prüfen Sie als erstes den Lieferumfang des Gerätes auf Vollständigkeit: aie.de 1. Ein MC-Übertrager 2. Diese Anleitung 3. Zwei Cinchtecker mit eingebauten 150 -Abschlusswider- ständen Sollte etwas fehlen, wenden Sie sich bitte an den Verkäufer dieses Gerätes. - Seite 9 Am zweiten Buchsenpaar kann der Eingangswiderstand des MC-Übertragers durch Einstecken von Widerstandssteckern her- aie.de abgesetzt werden. Im Lieferumfang des 623 sind zwei Stecker mit je 150 enthalten. Steckt man diese in das zweite „MC In“-Buchsenpaar, erhält man in den Schalterstellungen 1 : 10 (Input) und 1 : 1 (Output) insgesamt Eingangswiderstand.
-
Seite 10: Verbinden Mit Einem Verstärker
ten MC-Tonabnehmer empfohlene Einstellung. 3.3 Verbinden mit einem Verstärker Die mit „MM Out“ bezeichneten Buchsen werden mit einem Stereo-Cinchkabel an den MM-Eingang Ihres Verstärkers ange- schlossen, siehe Abbildung 3.1 auf Seite 9. Wegen der Kabelkapazität sollte das Kabel nicht länger als einen Meter sein, niederkapazitive Ausführungen sind zu bevorzu- gen. -
Seite 11: Bedienung
MC-Übertrager 623 entsprechende Möglichkeiten zur Anpassung. aie.de Als Besonderheit verfügt der 623 darüber hinaus über eine Splitter-Funktionalität. Das Signal eines MC-Tonabnehmers kann, auf MM-Pegelniveau angehoben, auf zwei Verstärker auf- geteilt werden. 4.2 Schalter „Input“ Mit dem Schalter „Input“ kann das Übersetzungsverhältnis in 3 Stufen (1:5, 1:10 und 1:20) umgestellt werden. - Seite 12 Die verschiedenen möglichen Eingangswiderstände ohne Wider- standsstecker und mit ausgewählten Werten für Bürdenstecker zeigt Tabelle 4.1 auf Seite 12, empfohlene Kombinationen sind unterstrichen (Horizontal: Eingangsübersetzung, Vertikal: Wider- standsstecker). 1 : 5 1 : 10 1 : 20 Ohne 1 400 4,7 k Tabelle 4.1: Eingangswiderstände [ ] bei 1 kHz Der Eingangswiderstand...
-
Seite 13: Schalter „Output
Bürdenstecker mit Widerständen nach Kundenwunsch fertigt Ihnen unsere Service-Abteilung gerne an, die Kontaktinformatio- nen für entsprechende Anfragen und Bestellungen finden Sie im Abschnitt „Wartung und Service“ auf Seite 16. 4.3 Schalter „Output“ Mit dem Schalter „Output“ wird die Ausgangswicklung des Über- tragers eingestellt. -
Seite 14: Einstellbare Übersetzungen
Normgerechte MM- Eingänge erfüllen diese Bedingung. 4.4 Einstellbare Übersetzungen aie.de Die folgende Tabelle zeigt alle mit dem MC-Übertrager 623 einstellbaren Übersetzungsverhältnisse (Horizontal: Schalter „Input“, Vertikal: Schalter „Output“): 1 : 5 1 : 10 1 : 20 1 : 1... - Seite 15 z. B. mit geeigneten Filtern oder besseren Kabeln. Anschließend kann der Schalter wieder auf „GND“ gestellt werden.
-
Seite 16: Wartung Und Service
Bitte nennen Sie uns bei Fragen immer die Seriennummer Ihres Gerätes (Aufkleber auf der Bodenplatte). Für weitere Unterstützung kontaktieren Sie uns bitte, für eine schnelle Antwort vorzugsweise per E-Mail: Internet: www.aie.de E-Mail: service@aie.de Altmann Industrieelektronik GmbH Frauenlobplatz 2 55118 Mainz... -
Seite 17: Technische Daten
6 Technische Daten Elektrische Eigenschaften Frequenzgang: 20 Hz–20 kHz 1 dB Übersprechdämpfung bei 1 kHz: 70 dB Eingangswiderstand: Tabelle 4.1 auf Seite 12 Lastwiderstand: 47 k (Output = 1 : 1) 10 k (Output = 1 : 0,5) 20 k (Output = Split) Mechanische Eigenschaften Abmessungen (B H T... -
Seite 18: Für Ihre Notizen
7 Für Ihre Notizen...
