Inhaltszusammenfassung für SMA Solar Technology SMA Bluetooth Repeater

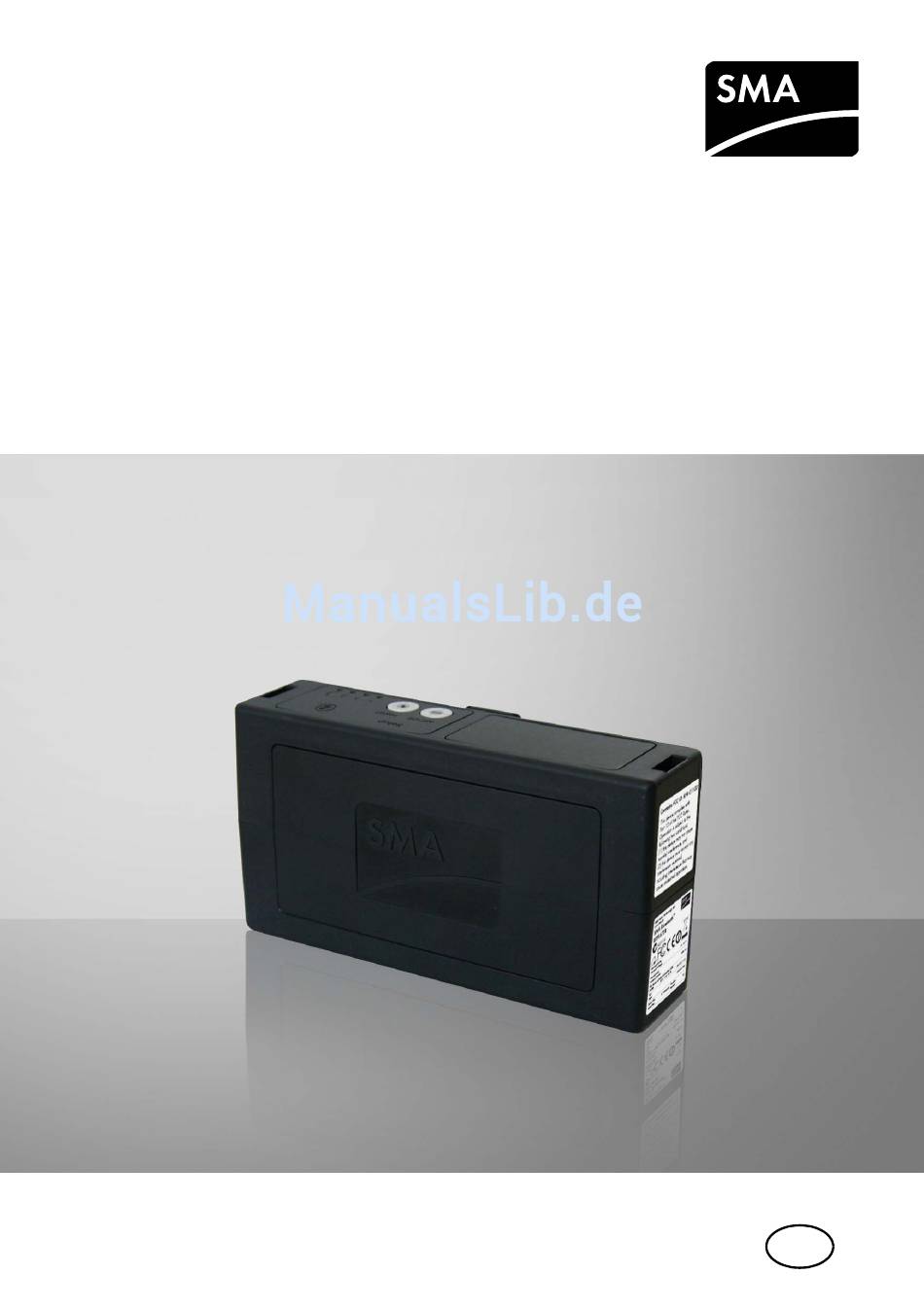

- Seite 1 ® Gerät zum Schließen von Funklücken bei SMA Bluetooth Wireless Technology SMA BLUETOOTH REPEATER Installationsanleitung BTREPIN-IA-de-12 | 98-0011612 | Version 1.2...
-
Seite 3: Inhaltsverzeichnis
2.3 Sicherheitshinweise ........8 3 SMA Bluetooth Repeater ....... 9 3.1 Einsatzmöglichkeiten . - Seite 4 11 Technische Daten ........27 11.1 SMA Bluetooth Repeater........27 11.2 Steckernetzteil (CINCON, TRG30R120;...
-
Seite 5: Hinweise Zu Dieser Anleitung
1 Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Gültigkeitsbereich Diese Anleitung gilt für den SMA Bluetooth Repeater ab der Firmware-Version V 0.18R. Zielgruppe Diese Anleitung ist für Fachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Zielgruppe“, Seite 8). -
Seite 6: Auszeichnungen
1 Hinweise zu dieser Anleitung SMA Solar Technology AG Auszeichnungen Auszeichnung Erklärung Beispiel „light“ Kennzeichnet Elemente auf einer • Im Feld „Energie“ ist der Wert Software‑Oberfläche oder auf ablesbar. einem Display oder benennt Geräte‑Anschlüsse. fett Kennzeichnet Elemente, die Sie auf •... -
Seite 7: Sicherheit
SMA Solar Technology AG 2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Der SMA Bluetooth Repeater darf nur mit folgenden Produkten von SMA Solar Technology AG verwendet werden: • Alle SMA Kommunikationsprodukte mit Bluetooth • SMA Wechselrichter mit integriertem Bluetooth* • SMA Wechselrichter mit nachgerüstetem Bluetooth über das SMA Bluetooth Piggy-Back oder das SMA Bluetooth Piggy-Back Plus* •... -
Seite 8: Qualifikation Der Zielgruppe
2 Sicherheit SMA Solar Technology AG 2.2 Qualifikation der Zielgruppe Eine ausgebildete Fachkraft wurde ausreichend geschult und hat Fähigkeiten und Kenntnisse über Funktionsweise und Betrieb des Geräts bewiesen. Eine ausgebildete Fachkraft ist im Umgang mit den Gefahren und Risiken bei der Installation elektrischer Anlagen geschult. -
Seite 9: Sma Bluetooth Repeater
3.1 Einsatzmöglichkeiten Der SMA Bluetooth Repeater kommt bei ungünstigen Installationsbedingungen zwischen Geräten von SMA Solar Technology AG mit Bluetooth Wireless Technology zum Einsatz, um Funklücken zu schließen oder schlechte Funkverbindungen zu verbessern. Abbildung 1: Beispiel für den Einsatz des SMA Bluetooth Repeater... -
Seite 10: Geräteübersicht
3 SMA Bluetooth Repeater SMA Solar Technology AG 3.3 Geräteübersicht Abbildung 2: Übersicht der Geräteelemente Position Bezeichnung Anschluss Steckernetzteil Anschluss DC-Quelle (z. B. Power Modul) LED „RDY” zur Spannungsversorgung (grün) Drehschalter „MODE” Drehschalter „NetID” Bluetooth LED (blau) Verbindungsqualität LEDs (gelb) BTREPIN-IA-de-12... -
Seite 11: Auspacken
Dübel 2-poliger Stecker zum Anschluss der Spannungsversorgung über das Power Modul 4.2 SMA Bluetooth Repeater identifizieren Sie können den SMA Bluetooth Repeater über das Typenschild identifizieren. Das Typenschild befindet sich auf der rechten Seite des SMA Bluetooth Repeater. Installationsanleitung BTREPIN-IA-de-12... -
Seite 12: Montage
5 Montage SMA Solar Technology AG 5 Montage 5.1 Montageort wählen Anforderungen an Montageort oder Aufstellungsort beachten: ☐ Der Montageort ist im Innenbereich. ☐ Das Gerät ist am Montageort geschützt vor Staub, Nässe und aggressiven Stoffen. ☐ Die Mindestabstände sind eingehalten. -
Seite 13: Montageort Oder Aufstellungsort Ermitteln
• Nur Fachkräfte dürfen am Wechselrichter arbeiten. 1. Anlage außer Betrieb nehmen (siehe Anleitung des Wechselrichters und des Kommunikationsprodukts). Dadurch stellen Sie sicher, dass der SMA Bluetooth Repeater an der Stelle ins SMA Bluetooth Netzwerk eingebunden wird, an der die Funklücke besteht, und dort die Bluetooth Verbindung verbessert. -
Seite 14: Sma Bluetooth Repeater An Wand Montieren
Sunny Explorer Mit dem Mauszeiger auf das Funksymbol unten rechts auf der Benutzeroberfläche zeigen ☑ Die Verbindungsqualität aller Geräte ist mindestens „gut”. SMA Bluetooth Repeater dort montieren oder aufstellen. ✖ Die Verbindungsqualität aller Geräte ist nicht mindestens „gut” ? • Den SMA Bluetooth Repeater an anderer Stelle platzieren und die Verbindungsqualität erneut prüfen. - Seite 15 Dabei die Halterung so ausrichten, dass beide Stifte nach oben zeigen und das SMA Logo nach vorn zeigt. 5. SMA Bluetooth Repeater von oben auf Halterung stecken. Dabei die Ausrichtung des SMA Logos auf dem Gehäuse beachten. ☑ SMA Bluetooth Repeater rastet hörbar ein.
-
Seite 16: Sma Bluetooth Repeater Auf Hutschiene Montieren
1. Halterung an der Lasche anheben und aus der Führung an der Rückseite des SMA Bluetooth Repeater so weit herausziehen, dass die Halterung noch halb eingerastet ist. Dabei ragt die Halterung etwas über den Gehäuserand hinaus. 2. SMA Bluetooth Repeater von unten an der Hutschiene einhaken. 3. SMA Bluetooth Repeater nach oben an die Hutschiene drücken. -
Seite 17: Elektrischer Anschluss
2. Stecker des Steckernetzteils in den Anschluss „Power 12V” des SMA Bluetooth Repeater stecken. 3. Netzstecker des Steckernetzteils in die Steckdose stecken. LED „RDY” des SMA Bluetooth Repeater leuchtet grün. Der SMA Bluetooth Repeater ist an die ☑ Spannungsversorgung angeschlossen. -
Seite 18: Sma Bluetooth Repeater Mit Power Modul An Spannungsversorgung Anschließen
5. Wechselrichter mit eingebautem Power Modul wieder in Betrieb nehmen (siehe Anleitung des Wechselrichters). 6. 2-poligen Stecker in den Anschluss „Power 12V” des SMA Bluetooth Repeater stecken. ☑ LED „RDY” des SMA Bluetooth Repeater leuchtet grün. Der SMA Bluetooth Repeater ist an die Spannungsversorgung angeschlossen. ✖ LED „RDY” ist aus oder blinkt? •... -
Seite 19: Einstellungen
Die NetID dient dazu Anlagen mit SMA Bluetooth, die sich in direkter Nachbarschaft befinden, gegeneinander abzugrenzen. Alle Geräte einer Anlage müssen die gleiche NetID haben. Mit dem Drehschalter „NetID” können Sie den SMA Bluetooth Repeater auf die NetID Ihrer Anlage einstellen. Belegung der Drehschalterpositionen*... -
Seite 20: Wartung Und Pflege
SMA Solar Technology AG 8 Wartung und Pflege • Regelmäßig prüfen, ob der SMA Bluetooth Repeater äußerlich beschädigt oder verschmutzt ist. • Wenn der SMA Bluetooth Repeater äußerlich so stark beschädigt ist, dass die Funktionssicherheit nicht mehr gewährleistet ist, SMA Bluetooth Repeater austauschen. -
Seite 21: Außerbetriebnahme
Steckdose ziehen und den Stecker des Steckernetzteils am SMA Bluetooth Repeater entfernen. • Wenn der SMA Bluetooth Repeater an das Power Modul angeschlossen ist, Wechselrichter mit eingebautem Power Modul freischalten und öffnen (siehe Installationsanleitung des Wechselrichters) und den 2-poligen Stecker aus dem Anschluss „Power 12V” des SMA Bluetooth Repeater entfernen. -
Seite 22: Sma Bluetooth Repeater Entsorgen
• Um den SMA Bluetooth Repeater am Installationsort zu entsorgen, die am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott beachten. • Um den SMA Bluetooth Repeater von SMA Solar Technology AG entsorgen zu lassen: – Transportsichere Verpackung für die Rücksendung verwenden. Tipp: Verwenden Sie wenn möglich die Originalverpackung. -
Seite 23: Fehlersuche
10.1 Spannungsversorgung LED „RDY” Status Bedeutung Maßnahme leuchtet Versorgungsspannung ist gut. Keine dauerhaft grün SMA Bluetooth Repeater ist in Betrieb. blinkt grün und Versorgungsspannung ist Wenn Sie ein Steckernetzteil verwenden: alle anderen grenzwertig. • Ausschließlich das Steckernetzteil LEDs sind aus SMA Bluetooth Repeater ist in verwenden, das für den SMA Bluetooth... - Seite 24 Wenn die Steckdose Spannung führt, ist nicht in Betrieb. entweder das Steckernetzteil oder der SMA Bluetooth Repeater defekt. – Steckernetzteil austauschen. – SMA Bluetooth Repeater austauschen. Wenn Sie das Power Modul verwenden: • Wenn Sie das mitgelieferte SMA Kabel verwenden: – SMA Service Line kontaktieren.
-
Seite 25: Verbindungsqualität
10 Fehlersuche 10.2 Verbindungsqualität Der SMA Bluetooth Repeater kann die Verbindungsqualität nur anzeigen, wenn er in ein bestehendes SMA Bluetooth Netzwerk eingefügt ist. Das Bluetooth Netzwerk wird nur durch Master-Geräte* aufgebaut. Ein Gerät zeigt die Verbindungsqualität immer zu dem Gerät an, das die Verbindung zu ihm aufgebaut hat. - Seite 26 10 Fehlersuche SMA Solar Technology AG Bluetooth LEDs Status Maßnahme blaue LED gelbe LEDs Verbindungsqualität Der SMA Bluetooth • NetID prüfen. Repeater hat keine • Platzierung des SMA 3 LEDs aus Verbindung zum Bluetooth Bluetooth Repeater Netzwerk. ändern oder weitere SMA Bluetooth Repeater Es befindet sich kein Gerät...
-
Seite 27: Technische Daten
SMA Solar Technology AG 11 Technische Daten 11 Technische Daten 11.1 SMA Bluetooth Repeater Allgemeine Daten Breite x Höhe x Tiefe 142 mm x 40 mm x 76 mm Gewicht 144 g Montageort innen Montageart Hutschiene / Wandhalterung Statusanzeige LEDs Schutzart* IP20 *nach IEC 60529 Spannungsversorgung Spannungsversorgung Steckernetzteil / Power Modul Eingangsspannung* 12 V … 24 V ±... -
Seite 28: Cincon, Trg30R120V)
11 Technische Daten SMA Solar Technology AG 11.2 Steckernetzteil (CINCON, TRG30R120; CINCON, TRG30R120V) Mechanische Größen Breite x Höhe x Tiefe 107,8 mm x 57,5 mm x 33,5 mm Gewicht 300 g Spannungsversorgung Spannung 100 V − 240 V AC, 50 Hz / 60 Hz Nennstrom 0,8 A BTREPIN-IA-de-12 Installationsanleitung... -
Seite 29: Kontakt
Daten, um Ihnen gezielt helfen zu können: • Typ, Seriennummer und Firmware-Version des Wechselrichters • Seriennummer des Kommunikationsprodukts • Firmware-Version oder Software-Version des Kommunikationsprodukts • Seriennummer und Firmware-Version des SMA Bluetooth Repeater SMA Solar Technology AG Sonnenallee 1 34266 Niestetal www.SMA.de... -
