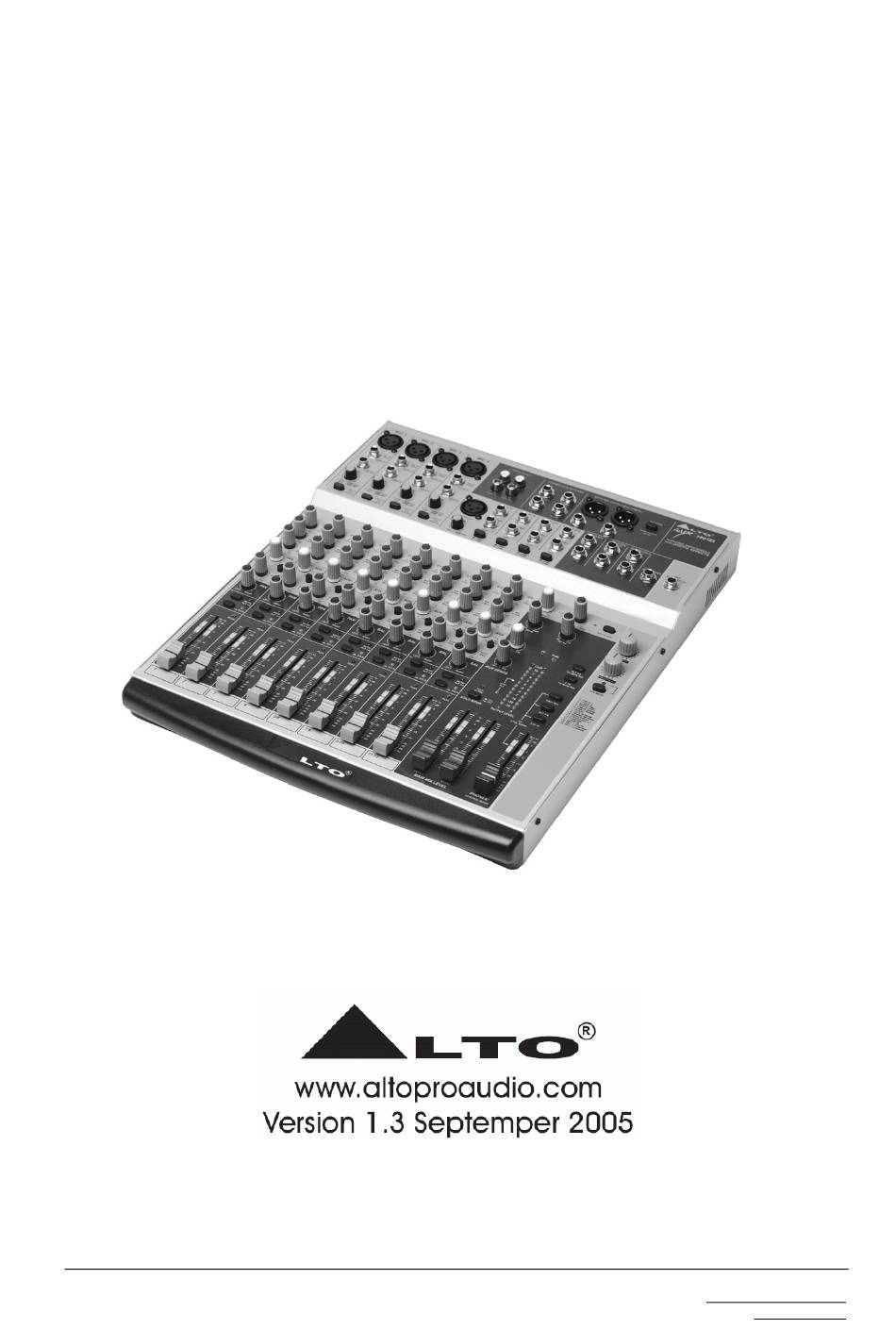

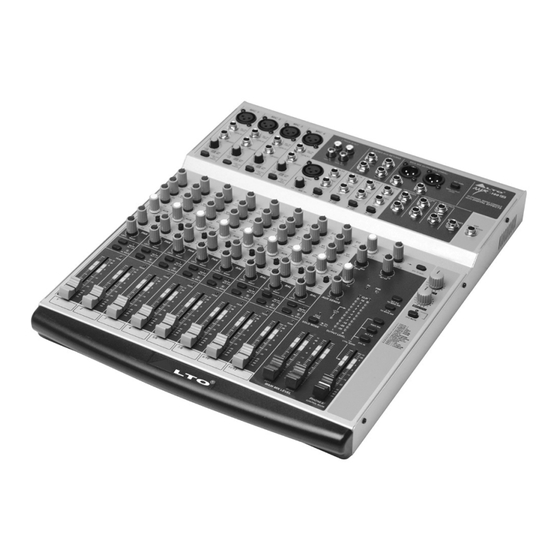

Alto AMX 180
Alto AMX 180 FX
18-Kanal-Mischpult mit
digital-Effekt
Bedienungsanleitung
Deutschland: eas GmbH
Österreich:
Music Import Langgasse 114
Schweiz:
Go Wild AG
DEUTSCH
Kuhlmannstr. 7
D-48282 Emsdetten
A-6830 Rankweil
Sihlbruggstrasse 148 CH-6342 Baar
Tel.: +49 2572 96042-0
Tel.: +43 5522 42124
www.musicimport.com
Tel.: +41 41 7663700
www.eas-vertrieb.de
www.gowild.ch
- 1 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alto AMX 180
Inhaltszusammenfassung für Alto AMX 180
- Seite 1 Alto AMX 180 Alto AMX 180 FX 18-Kanal-Mischpult mit digital-Effekt Bedienungsanleitung DEUTSCH Deutschland: eas GmbH Kuhlmannstr. 7 D-48282 Emsdetten Tel.: +49 2572 96042-0 www.eas-vertrieb.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
-
Seite 2: Sicherheitssymbole
WICHTIGE SICHERHEITS- UND INSTALLATIONSHINWEISE SICHERHEITSSYMBOLE Dieses Symbol zeigt an, das nicht isolierte, Netzspannung führende Teile im Inneren des Gerätes vorhanden sind. Diese Spannungen sind hoch genug, um einen elektrischen Schlag zu verursachen. Dieses Symbol verweist auf wichtige Betriebs- oder Wartungshinweise in der zum Gerät gehörenden Literatur. -
Seite 3: Allgemeine Hinweise
Komponenten überlasten. DIESE HINWEISE AUFBEWAHREN Vorwort Vielen Dank, dass Sie sich für ein Alto Pro Audio Produkt entschieden haben und uns Ihr Vertrauen geschenkt haben. Für uns von Alto Pro Audio sind Musik, Sounds und das Produzieren von Audio- Geräten mehr als nur ein Job. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung……………………………... 2. Features……………………………....3. Startklar? …………………………….... 4. Das Pult in seinen Einzelheiten…………… 4.1. Mono/Mic- Kanäle……………………….. 4.2. Mono-Kanal Insert………………………. 4.3. Eingangslautstärke……………………… 4.4. Hochpassfilter- Schalter……………….. 4.5. Stereo- Eingänge……………………… 4.6. +4dBu/-10dbV………………………….. 4.7. 3 Band- Equalizer……………………….. 4.8. Aux- Sends- Regler………………………. 4.9. Pan-Regler………………………... 4.10. -
Seite 5: Einführung
Kompakt-Mischpulte der Welt ist und schon viele tausend Male weltweit verkauft wurde. Das Gerät zeichnet sich durch seine vielen Möglichkeiten und durch seine Kompaktheit aus. Ihr Alto AMX 180/FX Mischpult ist mit vielen Features ausgestattet, die einzigartig in seiner Klasse sind. Es verfügt über 4+1 Mono Input-Kanäle mit Ultra-Low-Noise Mikrofon-Vorverstärkern und Phantom-Power, sowie 2 Stereo-Kanäle. -
Seite 6: Features
• 2 Track Input/Output schaltbar je nach Bedürfnis (Phone, CTRL Room) • LED Meter zum Anzeigen des Output-Signals • Symmetrische Ausgänge XLR oder Klinke Das AMX 180 FX ist mit zusätzlichen Features ausgestattet: • 24 Bit digital Effekt Prozessor Deutschland: eas GmbH Kuhlmannstr. -
Seite 7: Startklar
Lautstärken-Regler herunter gedreht sind. Das verhindert ungewollte Beschädigungen an Ihren Lautsprechern und ungewollte hohe Lautstärke. 3. Wenn Sie den AMX 180/FX mit einer Musikanlage betreiben wollen, achten Sie darauf, dass Sie nach dem Verkabeln der Geräte erst das Mischpult und dann die Endstufe einschalten. -
Seite 8: Das Pult In Seinen Einzelheiten
4. Das Pult in seinen Einzelheiten AMX 180 Deutschland: eas GmbH Kuhlmannstr. 7 D-48282 Emsdetten Tel.: +49 2572 96042-0 www.eas-vertrieb.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700... - Seite 9 AMX 180FX Deutschland: eas GmbH Kuhlmannstr. 7 D-48282 Emsdetten Tel.: +49 2572 96042-0 www.eas-vertrieb.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 9 -...
-
Seite 10: Mono/Mic- Kanäle
4.1 Mono- Mic- Kanäle (1) Es handelt sich hierbei um die Kanäle 1- 4. Sie können symmetrische Mikrofone an den XLR- Eingängen anschließen. An die Line-Eingänge können Sie ebenfalls ein Mikrofon oder ein anderes Line-Signal anschließen. Sie sollten niemals ein unsymmetrisches Mikrofon an den XLR- Eingang anschließen. -
Seite 11: 4Dbu/-10Dbv
2 wird das Signal erst nach der Bearbeitung des Kanal- Faders abgegriffen. Diese Möglichkeit wird z.B. für das Einschleifen von Effekt-Geräten benutzt. AUX 2 kann allerdings auch im Pre- Modus arbeiten. Beim AMX 180 FX dient dieser AUX Regler, außerdem zur Ansteuerung des internen Effektes. -
Seite 12: Pan-Regler
Audiosignal wird verzerrungsfrei übertragen. 4.13 Quellen-Lautstärkenregler (15) Mit dem Level-Regler kann man die Lautstärke einzelner Signalquelle einstellen. Achten Sie darauf, wenn eine Tonquelle an den AMX 180/FX angeschlossen wird, dass der Level-Regler die geringste Verstärkung anzeigt (∞), um Defekte an Lautsprechern zu verhindern. -
Seite 13: 2-Track In/Out
Hauptmix wieder zugeführt. Darüber hinaus können diese Line-Eingänge als zusätzlichen Signaleingang genutzt werden. Achtung: Beim AMX 180/FX wird das eingehende Signal AUX Return 1 automatisch auf den AUX Return 2 gelegt, wenn dieser nicht mit einem Signal belegt ist. 4.16 Main-Mix Output (18) Hier kann der Hauptmix über XLR- Verbinder, sowie Klinkenbuchsen abgegriffen... -
Seite 14: Dsp Footswitch
Summe anteilmäßig gegeben sein soll. Der AUX Return 2 kann auf die gleiche Art und Weise genutzt werden. Anwendung AMX 180 FX : Wird der AUX Return 2 nicht von einer externen Signalquelle belegt, so wird hierüber der interne Effekt automatisch dem Summen Signal in gleicher Weise zugeführt. -
Seite 15: Alt 3-4
5.3 ALT 3-4 (27) Hierüber wird das ALT 3-4 Signal in seiner Lautstärke geregelt. Es besteht die Möglichkeit einen weiteren unabhängiger Stereo-Mix zu fahren. 5.4 2TK IN Kontrolle (28) Hier kann die Lautstärke des 2TK IN Signals eingestellt werden. 5.5 AUX- Sends (29) Hier liegt der Summenregler aller AUX1 und AUX2 Sends-Regler. -
Seite 16: Alt 3-4 To Main Mix
Achtung: Wird die SOLO- Taste gedrückt, so hat dieses Signal Vorrang gegenüber den vorher in der Matrix ausgewählten Signalen. Diese werden dann stumm geschaltet. 6.0 24 BIT Digital Effekt (AMX 180 FX) 6.1 Presets (28) Mit diesem Regler können Sie den gewünschten Effekt einstellen. -
Seite 17: Geräterückseite
8.0 Installation und Verbindungen Nun haben Sie es geschafft. Wenn Sie aufmerksam diese Bedienungsanleitung gelesen haben, dann steht einer erfolgreichen Nutzung des AMX 180/FX nichts mehr im Wege. Um aber sicher zu gehen, sollten Sie die unten stehende Check-Liste immer für jeden Kanal durchgehen, damit wirklich nichts schief gehen kann. - Seite 18 8.1 Steckerbelegungen Deutschland: eas GmbH Kuhlmannstr. 7 D-48282 Emsdetten Tel.: +49 2572 96042-0 www.eas-vertrieb.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 18 -...
- Seite 19 Mit der nachfolgend aufgeführten Steckerbelegung kann die INSERT Buchse Ihres Mischpultes als DIRECT OUT (Recording) genutzt werden, ohne den Signalfluß zu unterbrechen. Unten wird die Belegung eines so genannten Y-Kabels beschrieben. Über den Kanal- Insert kann ein externes Bearbeitungsgerät eingeschliffen werden. Deutschland: eas GmbH Kuhlmannstr.
- Seite 20 Blockschaltbild Deutschland: eas GmbH Kuhlmannstr. 7 D-48282 Emsdetten Tel.: +49 2572 96042-0 www.eas-vertrieb.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700 www.gowild.ch - 20 -...
- Seite 21 10.Technische Daten: Symmetrisch Mikrofon-Eingänge: Frequenzgang: 10Hz bis 55kHz +/- 3dB Verzerrung/Klirrfaktor (THD & N): 0.005% bei +4dBu, 1KHz Vorstufen-Regulierungs-Bereich: 0dB bis 44dB (MIC) SNR (Signal zu Rausch Ratio) 115dB Symmetrisch Line-Eingang: Frequenzgang: 10Hz bis 55KHz +/- 3dB Verzerrung/Klirrfaktor (THD & N): 0.0005% bei +4dBu 1KHz Empfindlichkeitsbereich: +15dBu bis –45dBu...
- Seite 22 11. Garantie und Gewährleistung Für alle Alto- Geräte, die in Deutschland, Österreich oder der Schweiz über die unten genannten Vertriebe gekauft wurden, gelten die landesüblichen, aktuellen gesetzlichen Gewährleistungs- und Garantie-Bestimmungen Sollten Sie Fragen oder Anregungen zu unseren Produkten haben, wenden Sie sich...
- Seite 23 12. Preset - Liste Digital Effekt (AMX 180 FX) Deutschland: eas GmbH Kuhlmannstr. 7 D-48282 Emsdetten Tel.: +49 2572 96042-0 www.eas-vertrieb.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
