8 2 6 N O V A
ENGLISH - ITALIANO - FRANCAIS - DEUTSCH - NEDERLANDS - ESPAÑOL
Read the instructions before use. This control must be installed in accordance with the rules in force.
Leggere le istruzioni prima dell'uso. Questo controllo deve essere installato in accordo con le normative in vigore.
Consultez les notices avant d'utiliser ce dispositif. Son installation doit répondre aux règles en vigueur.
Lesen Sie die Instruktionen vor Inbetriebnahme. Dieser Regler muß nach den gültigen Vorschriften installiert werden.
Lees de richtlijnen voor gebruik. Deze regelaar moet worden geinstalleerd in overeenstemming met de heersende voorschriften.
Leer las instrucciones antes de usar este dispositivo. Este control debe ser instalado conforme a las normas en vigor.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SIT Group 826 NOVA

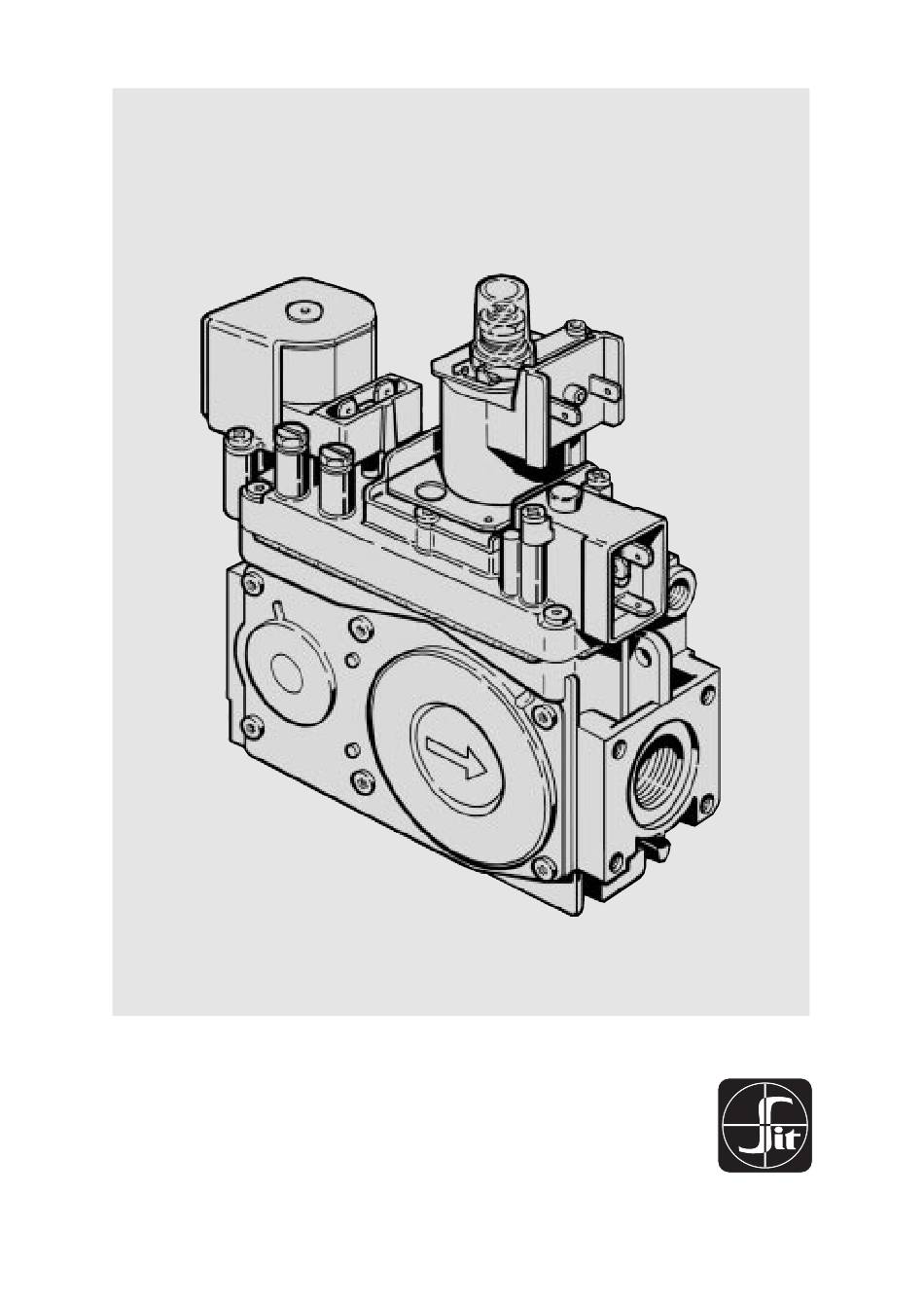

  • Seite 1 8 2 6 N O V A ENGLISH - ITALIANO - FRANCAIS - DEUTSCH - NEDERLANDS - ESPAÑOL Read the instructions before use. This control must be installed in accordance with the rules in force. Leggere le istruzioni prima dell’uso. Questo controllo deve essere installato in accordo con le normative in vigore. Consultez les notices avant d’utiliser ce dispositif.
  • Seite 2 English Italiano Français Deutsch Nederlands Español...
  • Seite 3 120,5 70.5...

  • Seite 4: Use And Installation Instructions

    USE AND INSTALLATION INSTRUCTIONS Multi-functional gas control with High-Low-Off gas flow control. The multifunctional control may be used in automatic appliances with either intermittent pilot or direct burner ignition. All the adjustments can be made from the top face and the multifunctional control is suitable for all three gas families. TECHNICAL SPECIFICATIONS Two automatic shut-off valves silent operation: EV1 class B (class A upon request)

  • Seite 5: Electrical Data

    350 with gasket and screw INSTALLATION 826 NOVA complies with current safety standards. Nevertheless, its installation on appliances must be verified in accordance with the specific standards for each installation. In particular, it is necessary to ensure that requirements relating to the number and class of the automatic shut-off valves and to the class of the pressure regulator are met.

  • Seite 6: Electrical Connections

    Connection to the pilot burner: Ø4 mm, Ø 6 mm or Ø 1/4" pipes can be used. Use appropriately sized nut and olive. Tighten to 7 Nm torque. WARNING: if the pilot outlet is not used it must be sealed using optional plug code no. 0.972.041. Torque: 7 Nm. Connection to the combustion chamber (optional) If the multifunctional control feeds a pressurized combustion chamber, it should be connected to the pressure...

  • Seite 7: Maintenance

    MAINTENANCE The only maintenance operation permitted is the replacement of the coils of the automatic shut-off valves and of the step modulating device. This operation must be carried out by qualified personnel only and according to the instructions provided with the spare parts. ACCESSORI EV1 connector type 002 L= 540 mm 0.960.120...
  • Seite 8 ISTRUZIONI D’USO E DI INSTALLAZIONE Controllo multifunzionale dotato di due valvole automatiche di intercettazione e di un operatore modulante a gradini in grado di selezionare la pressione di uscita al valore max o min. IL controllo multifunzionale è destinato ad essere utilizzato in apparecchi muniti di sistemi automatici di accensione e rilevazione di fiamma con o senza bruciatore pilota intermittente ed è...

  • Seite 9: Dati Elettrici

    INSTALLAZIONE 826 NOVA è conforme alle norme di sicurezza vigenti. L'installazione sugli apparecchi di utilizzazione va comunque verificata a fronte delle norme specifiche relative a ciascuna installazione. In particolare deve essere verificato che siano soddisfatti i requisiti relativi al numero ed alla classe delle elettrovalvole di sicurezza ed alla classe del regolatore di pressione.Tutte le operazioni di installazione, taratura, regolazione, devono essere eseguite esclusivamente da...

  • Seite 10: Collegamenti Elettrici

    Collegamento al bruciatore pilota Possono essere utilizzati tubi da Ø 4 mm, Ø 6 mm o Ø 1/4". Usare raccordo e bicono di adatte dimensioni. Coppia di serraggio: 7 Nm. ATTENZIONE: se l'uscita pilota non viene utilizzata, tapparla a tenuta mediante l'accessorio cod. 0.972.041. Coppia di serraggio: 7Nm Collegamento alla camera di combustione Si raccomanda di collegare il regolatore di pressione alla camera di combustione qualora questa sia pressurizzata.

  • Seite 11: Manutenzione

    MANUTENZIONE L'unica operazione di manutenzione ammessa è la sostituzione delle bobine delle valvole automatiche di intercettazione e dell'operatore modulante a gradini. L'operazione deve essere svolta esclusivamente da personale qualificato e secondo le istruzioni fornite insieme alle parti di ricambio ACCESSORI Connettore per EV1 tipo 002 L= 540 mm 0.960.120 Vite di fissaggio per connettore tipo 002...
  • Seite 12 INDTRUCTION D’UTILISATION ET D’INSTALLATION Vanne multifonctionnelle dotée de deux vannes automatiques d'interception et d'un opérateur modulant à paliers en mesure de sélectionner la pression de sortie à une valeur max. ou min. La vanne est destinée à être utilisée dans des appareils munis de systèmes automatiques d'allumage et de contrôle de flamme avec ou sans brûleur veilleuse intermittent et peut fonctionner avec toutes les familles de gaz.
  • Seite 13 350 avec joint et vis de fixation INSTALLATION 826 NOVA est conforme aux normes de sécurité en vigueur. L'installation sur les appareils doit toutefois être confrontée aux normes spécifiques concernant chaque installation. Il est en particulier nécessaire de s'assurer que les exigences relatives au nombre et à...

  • Seite 14: Branchements Electriques

    Branchement au brûleur veilleuse Des conduites de ø 4mm , ø 6mm et ø 1/4" peuvent être utilisées. Utiliser un raccord et un bicône de dimensions correspondantes. Couple de serrage: 7 Nm. ATTENTION: si la sortie veilleuse n'est pas utilisée, la boucher de façon étanche avec l'accessoire code 0.972.041. Couple de serrage: 7 Nm.

  • Seite 15: Entretien

    ENTRETIEN La seule opération d'entretien admise est le remplacement des bobines des vannes automatiques d'interception et de l'opérateur modulant à paliers. L'opération doit être exclusivement faite par du personnel qualifié selon les instructions fournies avec les pièces de rechange. ACCESSOIRES Connecteur pour EV1 type 002 L = 540 mm 0.960.120 Vis de fixation pour connecteur type 002...

  • Seite 16: Haupteigenschaften

    EINBAU- UND EINSATZANLEITUNG Mehrfachstellgerät, ausgerüstet mit zwei automatischen Sperrventilen und einem Stufen-Moduloperator, um den Ausgangsdruck auf Höchst- oder Tiefstwert einzustellen. Das Ventil ist für Einbau in Gasgeräte mit automatischen Zünd- und Flammenüberwachungssystemen mit oder ohne intermittierendem Zündbrenner geeignet und kann mit allen drei Gasfamilien arbeiten.

  • Seite 17: Elektrische Daten

    Dichtung und Befestigungsschraube EINBAU 826 NOVA entspricht den geltenden Sicherheitsvorschriften. Vor dem Einbau in Gasgeräte ist zu überprüfen, ob die jeweiligen, spezifischen Vorschriften erfüllt werden. Besonders muß überprüft werden, ob die Anforderungen hinsichtlich der Anzahl und der Klasse des Sicherheitsmagnetventil und hinsichtlich der Klasse des Druckreglers erfüllt sind.

  • Seite 18: Elektrische Anschlüsse

    Zündbrenner-Anschluß Es können Rohre mit ø 4 mm, ø 6 mm und ø 1/4" verwendet werden. Ausreichend dimensionierte Rohrfittings und Doppelkegelring verwenden. Anzugsmoment: 7 Nm. VORSICHT: Wenn der Brennerausgang nicht genutzt wird, ist er dicht zu verschließen mit Artikel Best. Nr. 0.972.041. Anzugsmoment: 7 Nm.

  • Seite 19: Wartung

    WARTUNG Wartungsarbeiten sind nicht vorgesehen. Zulässig ist nur der Austausch der Spulen der automatischen Sperrventile und des Stufen-Moduloperators. Diese darf nur durch Fachpersonal laut der mit dem Ersatzteil gelieferten Anleitung erfolgen. ZUBEHÖR Verbinder für EV1 Typ 002 L = 540 mm 0.960.120 Befestigungsschraube für Verbinder Typ 002 0.960.125...

  • Seite 20: Technische Gegevens

    RICHTLIJNEN I.V.M. GEBRUIK EN INSTALLATIE Multifunctionele gasregulateur met Hoog-Laag-Uit gasstromingsregeling. De regulateur kan worden gebruikt in automatische apparaten met ofwel intermitterende waakvlam ofwel directe ontsteking van de brander. Alle instellingen kunnen worden gemaakt op de bovenkant en de regulateur is geschikt voor alle drie de gasfamilies. TECHNISCHE GEGEVENS Twee stilwerkende automatische afsluitkleppen: EV1 klasse B (klasse A op aanvraag)

  • Seite 21: Elektrische Gegevens

    INSTALLATIE 826 NOVA is in overeenstemming met de huidige veiligheidsnormen. Niettemin moet bij de installatie ervan op apparaten worden rekening gehouden met de specifieke normen die gelden voor elke installatie. U moet er zich in het bijzonder van vergewissen dat aan de eisen in verband met het aantal en de klasse van de automatische afsluitkleppen en de klasse van de drukregelaar is voldaan.

  • Seite 22: Elektrische Aansluitingen

    Aansluiting op de spaarbrander Leidingen van Ø 4 mm, Ø 6 mm of Ø 1/4" kunnen worden gebruikt. Gebruik wartelmoer en spanring met de juiste afmetingen. Draai vast met een draaimoment van 7 Nm. Waarschuwing: als de spaarbranderuitlaat niet wordt gebruikt, moet hij worden afgedicht met de in optie verkrijgbare plug met codenummer 0.972.041.
  • Seite 23 ONDERHOUD De enige toegelaten vorm van onderhoud is het vervangen van de magneeteenheid en, bij de modellen op netvoeding, van de spoel van de automatische afsluitklep. Deze handeling mag uitsluitend worden uitgevoerd door erkend personeel en in overeenstemming met de richtlijnen die bij de reservestukken zitten. ACCESSOIRES EV1-connector type 002 L = 540 mm 0.960.120...
  • Seite 24 INSTRUCCIONES DE EMPLEO Y DE INSTALACION Control multifuncional equipado con dos válvulas automáticas de cierre y un operador modulador graduado, capaz de seleccionar la presión en salida al valor máximo o mínimo. El control multifuncional se utiliza en aparatos equipados con sistemas automáticos de encendido y detección de llama con o sin quemador piloto intermitente, y es apto para funcionar con gas de las tres familias.
  • Seite 25 INSTALACION 826 NOVA cumple con las normas de seguridad vigentes. De todas formas al montarlo hay que verificar que cumpla las normas específicas de cada aparato. En especial es necesario verificar que se cumplan los requisitos en relación al número y a la clase de las electroválvulas de seguridad y a la clase del regulador de presión.

  • Seite 26: Conexiones Electricas

    Empalme al quemador piloto Se pueden emplear tubos de Ø 4mm; Ø 6 mm; Ø 1/4. Utilizar un racor y bicono de tamaño adecuado. Par de torsión: 7 Nm. ATENCION: si no se utiliza la salida piloto, hay que taparla herméticamente con el accesorio cód. 0.972.041. Par de torsión: 7 Nm.

  • Seite 27: Mantenimiento

    MANTENIMIENTO La única operación de mantenimiento admitida es la sustitución de las bobinas de las válvulas automáticas de cierre y del operador modulador graduado. Sólo personal cualificado se encargará de dicho trabajo según las instrucciones que acompañan las piezas de recambio. ACCESORIOS Conector para EV1 tipo 002 L=540 mm 0.960.120...
  • Seite 28 SIT Group Viale dell'Industria 31-33 - 35129 Padova (Italy) Tel. (049) 8293111 - Tlx 430130 SITEC I Fax (049) 8070093...
