nVent Raychem RMM2-DI Installationsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
1
2
3
4
5
6
7
8

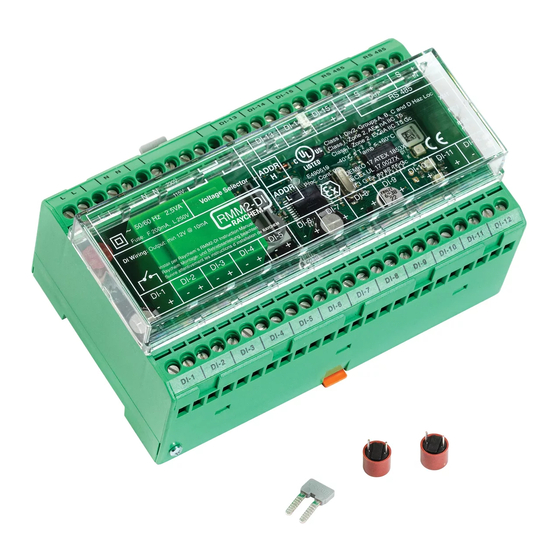

RMM2-DI
Fernüberwachungsmodul mit Digitaleingängen
125 mm (4,92")
nVent RAYCHEM's
nVent RAYCHEM
nVent RAYCHEM
ZULASSUNGEN
Systeme RMM2-DI-8GL-EX-E und RMM2-DI-15GL-EX-E
DEMKO 17 ATEX 1760X
IECEx UL 17.0026X
II 3 G
Ex ec IIC T5 Gc  Ex tc IIIC T60°C Dc  -40 °C ≤ Tamb ≤ +60 °C
Modul RMM2-DI
Klasse I, Div2, Gruppen A, B, C und D HazLoc
Klasse I, Zone 2, AEx nA IIC T5
Klasse I, Zone 2, Ex nA IIC T5 Gc
E490519
DEMKO 17 ATEX 1853X  IECEx UL 17.0027X  II 3 G Ex ec IIC T5 Gc
Proc. Cont. Eq.
BEDINGUNGEN FÜR DEN SICHEREN GEBRAUCH
Dieses Gerät darf nur in Bereichen genutzt werden, die mindestens Verschmutzungsgrad 2 gemäß EN/IEC 60664-1
entsprechen.
60 mm (2,36")
3
BESCHREIBUNG
Mit dem nVent RAYCHEM RMM2-DI-Fernüberwachungsmodul
für Digitaleingänge können Regler der nVent RAYCHEM
NGC-Reihe den Status angeschlossener Geräte (z. B.
LS-Schalter) remote erfassen und zum jeweiligen elektrischen
Begleitheizkreis zurückverfolgen.
15
RMM2-DI verfügt über insgesamt 15 Digitaleingänge. Mehrere
mm
(0,59")
RMM2-DI, die über ein RS-485-Kabel an ein Bedienterminal
angeschlossen sind, bilden eine Überwachungszentrale. Je nach
verwendetem Regelsystem variiert die Anzahl der RMM2-DI-
Module pro System. Technische Unterstützung erhalten Sie von
Ihrem Ansprechpartner bei nVent oder dem nVent-Servicecenter.
loading

Verwandte Anleitungen für nVent Raychem RMM2-DI

Inhaltszusammenfassung für nVent Raychem RMM2-DI

  • Seite 1 Fernüberwachungsmodul mit Digitaleingängen BESCHREIBUNG 125 mm (4,92") 60 mm (2,36") Mit dem nVent RAYCHEM RMM2-DI-Fernüberwachungsmodul für Digitaleingänge können Regler der nVent RAYCHEM NGC-Reihe den Status angeschlossener Geräte (z. B. LS-Schalter) remote erfassen und zum jeweiligen elektrischen nVent RAYCHEM’s nVent RAYCHEM nVent RAYCHEM Begleitheizkreis zurückverfolgen.

  • Seite 2: Erforderliches Werkzeug

    Class I, Zone 2, Ex nA IIC T5 Gc Klarsichtdeckel E490519 T amb 5-H 15mm klar Proc. Cont. Eq. DEMKO 17 ATEX 1853X IECEx UL 17.0027X nVent RAYCHEM’s II 3 G Ex ec IIC T5 Gc nVent RAYCHEM nVent RAYCHEM DI-1 DI-2 DI-3 DI-4...

  • Seite 3: Modbus-Adresse

    Das Gehäuse ist für den Einsatz in Zone-2-Bereichen geeignet. Es darf nicht in Zone-1- oder Zone-0-Bereichen montiert werden. Ist dennoch der Gebrauch in Zone 1 beabsichtigt, wenden Sie sich bitte an nVent. Montieren Sie das Gehäuse mithilfe der passenden Schrauben (Bohrungsdurchmesser = 6 mm). Schließen Sie die Stromkabel, RS-485-Kabel und Kabel für Digitaleingänge mithilfe der mitgelieferten Verschraubungen im Gehäuse an.
  • Seite 4 RMM2-DI-Modulen dieselbe Adresse zugewiesen wird, sind Kommunikationsfehler die Folge. Gehen Sie wie folgt vor, um sicherzustellen, dass jedes RMM2-DI eine eindeutige Adresse hat: – Prüfen Sie das nVent RAYCHEM NGC-Systemschema. Ist keines vorhanden, erstellen Sie eines. Sofern noch nicht geschehen, weisen Sie jedem RMM2-DI (max. 255) eine RS-485-Adresse zu.
  • Seite 5 RMM2-DI dafür vorgesehenen Klemmen. Um störende Erdschleifen gar nicht erst aufkommen zu lassen, darf die RS-485- Kabelschirmung nur an der Erdung des nVent RAYCHEM-Geräts angeschlossen werden. Terminieren Sie den RS-485-Bus am letzten RMM2-DI im Netzwerk, indem Sie die Kurzschlussbrücke von den Stiften 2–3 abziehen und an den Stiften 1–2 aufsetzen (siehe Abbildung).
  • Seite 6 Hex (hoch, Dezimal Hex (hoch, Dezimal Hex (hoch, Dezimal Hex (hoch, niedrig) niedrig) niedrig) niedrig) niedrig) ADRESSE nVent Thermal Belgium Romeinse straat 14 3001 Leuven Belgium Tel: +32 16 21 35 02 Fax:.+32 16 21 36 04       nVent.com...
  • Seite 7 | 7...
  • Seite 8 ©2019 nVent. Alle Marken und Logos von nVent sind Eigentum von oder lizenziert durch nVent Services GmbH oder seine Tochtergesellschaften. Alle übrigen Marken sind Eigentum ihrer jeweiligen Inhaber. nVent behält sich das Recht vor, ohne Vorankündigung Änderungen vorzunehmen.
