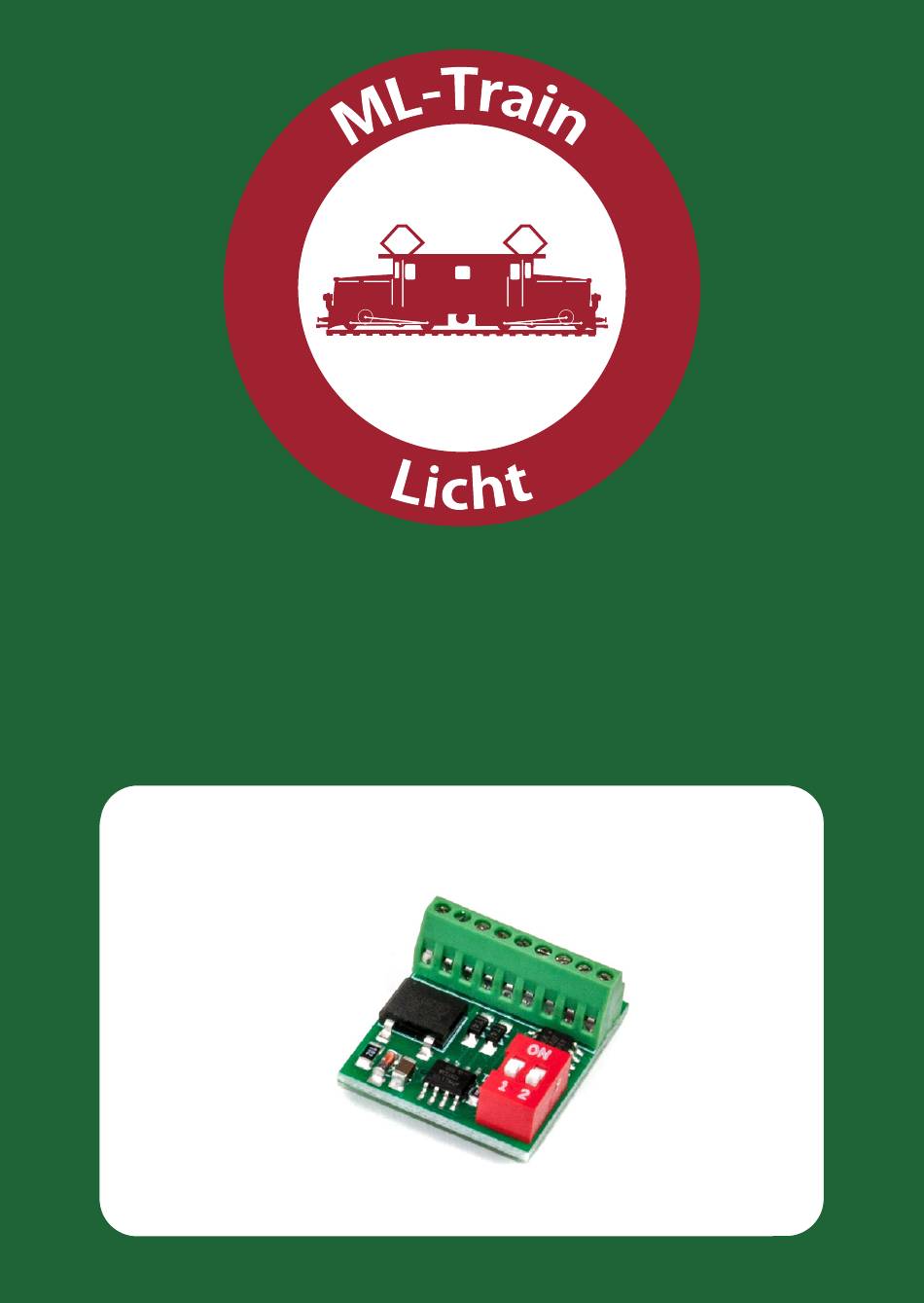

- Seite 1 ä Lichteffekt- und Verst rkermodul ML-Train 83701000 ß e: 2,7 x 2,3 x 1,1 cm)
-
Seite 2: Funktionsbeschreibung
1. Funktionsbeschreibung Das Lichteffekt- und Verstärkermodul dient zur Simula- tion von Feuer, Neonröhren (Startflacker), Blaulicht, Andreaskreuz bzw. Bahnschrankenbeleuchtung und Petroleumlampensimulation. Dieses Modul kann auch als Schaltverstärker genutzt werden. Die Funktionen werden über einen DIP-Schalter (rot) auf der Platine ausgewählt. Der Andreaskreuzmodus bzw. die Bahnschrankenbe- leuchtung ist ideal um schrankenlose Übergänge mit dem typischen blinken auszustatten. - Seite 3 2. Wichtige Informationen zur Inbetriebnahme Bauen Elektrik sorgfältig nach Anschlussplänen ein. Das Modul darf nur für die in der Anleitung genannten Funktionen genutzt werden. Eine anderweitige Verwen- dung kann zum Defekt führen. Dieses Modul ist kein Spielzeug! Bei unsachgemäßem Anschluss erlischt der Garantie- anspruch.
-
Seite 4: Anwendungsbeispiele
• Schaltverstärker um einen schwachen Decoderaus- gang zu verstärken • In Kombination mit den Dämmerungs-Schaltermodul ML-Train 83701001 ist ein automatisches Schalten der Helligkeit möglich (zum Beispiel die Neonsimulation in Gebäuden, die sich bei Dunkelheit automatisch einschalten lassen) 2.3. Anschluss Die Versorgungsspannung kann bei dem Modul wie folgt gewählt werden:... - Seite 5 das Modul auch 10 Volt am Ausgang. Die Verbraucher (Lampen) werden immer zwischen A1/A2 und Plus angeschlossen. Über die Kontakte K1/K2 an Minus kann man die Verbraucher schalten. Der Kontakt K1 schaltet den Verbraucher A1 und K2, dann A2. DIP1 OFF/DIP2 OFF | Petroleumlampe DIP1 OFF/DIP2 ON | Leuchtstofflampe DIP1 ON/DIP2 OFF | Feuer/Blaulicht/Andreaskreuz DIP1 ON/DIP2 ON | Schaltverstärker...
- Seite 6 Beispiel: Petroleum/Neon NEON: 1 = OFF, 2 = ON PETROLEUM: 1 = 2 = OFF Beispiel: Blaulichtsimulation Mit K2 kann die Simulation geschaltet werden. K1 darf NICHT verschaltet werden. Verwenden Sie blaue LEDs. 1 = ON, 2 = OFF Seite 5...
- Seite 7 Beispiel: Andreaskreuzbeleuchtung Mit K1+K2 gleichzeitig kann die Simulation geschaltet werden. Verwenden Sie rote LEDs. 1 = ON, 2 = OFF Beispiel: Feuer Mit K1 kann die Simulation geschaltet werden. K2 darf NICHT verschaltet werden. Verwenden Sie eine orange und rote LED. 1 = ON, 2 = OFF Seite 6...
- Seite 8 Beispiel: Schaltverstärker (Verdampfer) Mit K1 wird A1, mit K2 A2 geschaltet. Ideal um unverstärkte Ausgänge zu verstärken. 1 = 2 = ON Seite 7...
- Seite 9 • Maximaler Funktionsstrom: A1 = 1 A; A2 = 2 A • Maximaler Gesamtstrom: 2 A 4. Garantie und Gewährleistung ML-Train gewährt die Fehlerfreiheit dieses Produkts für ein Jahr. Darüber hinaus besteht in Deutschland ein Gewährleistungsanspruch von 2 Jahren. Verschleißtei-...
- Seite 10 Entsorgen Sie das Produkt nicht im Hausmüll. Nutzen Sie bitte den dafür vorgesehenen Elektroschrott. Werfen Sie das Produkt nicht in offenes Feuer oder durch Hitze entflammbare Brennstoffe. Die folgende Firma hat das Produkt für ML-Train hergestellt: MD-Electronics, Marius Dege, Hornerstraße 24, 33102 Paderborn, (WEEE: DE69511296) Seite 9...
- Seite 11 Über ML-Train ML-Train ist unsere neue starke Modell-Land-Marke, die durch ihr faires Preis-Leistungsverhältnis immer mehr Gartenbahner begeistert. In enger Zusammenarbeit mit MD-Elektronics haben wir eigene Produkte entwickelt, die unseren Shop um viele Innovationen wie den digitalen Weichendecoder oder das digitale Kesselfeuer bereichern.
- Seite 12 Anspruch zu nehmen, wenden Sie sich bitte an Ihren Fachhändler oder direkt an uns. 15 + Achtung! Nur für Erwachsene und Kinder ab 15 Jahren geeignet. WEEE-Reg.-Nr.: DE49788652 ML-Train Christel Ritzer Hauptstraße 17 29389 Bad Bodenteich Fax: 05824 953990 www.ML-Train.de...
