Seriennummer
Baujahr
PALAX
Lahdentie 9
FI-61400 Ylistaro, FINNLAND
Tel. +358 6 4745100
Fax +358 6 4740790
www.palax.fi
Bedienungsanleitung
Ersatzteil-Handbuch

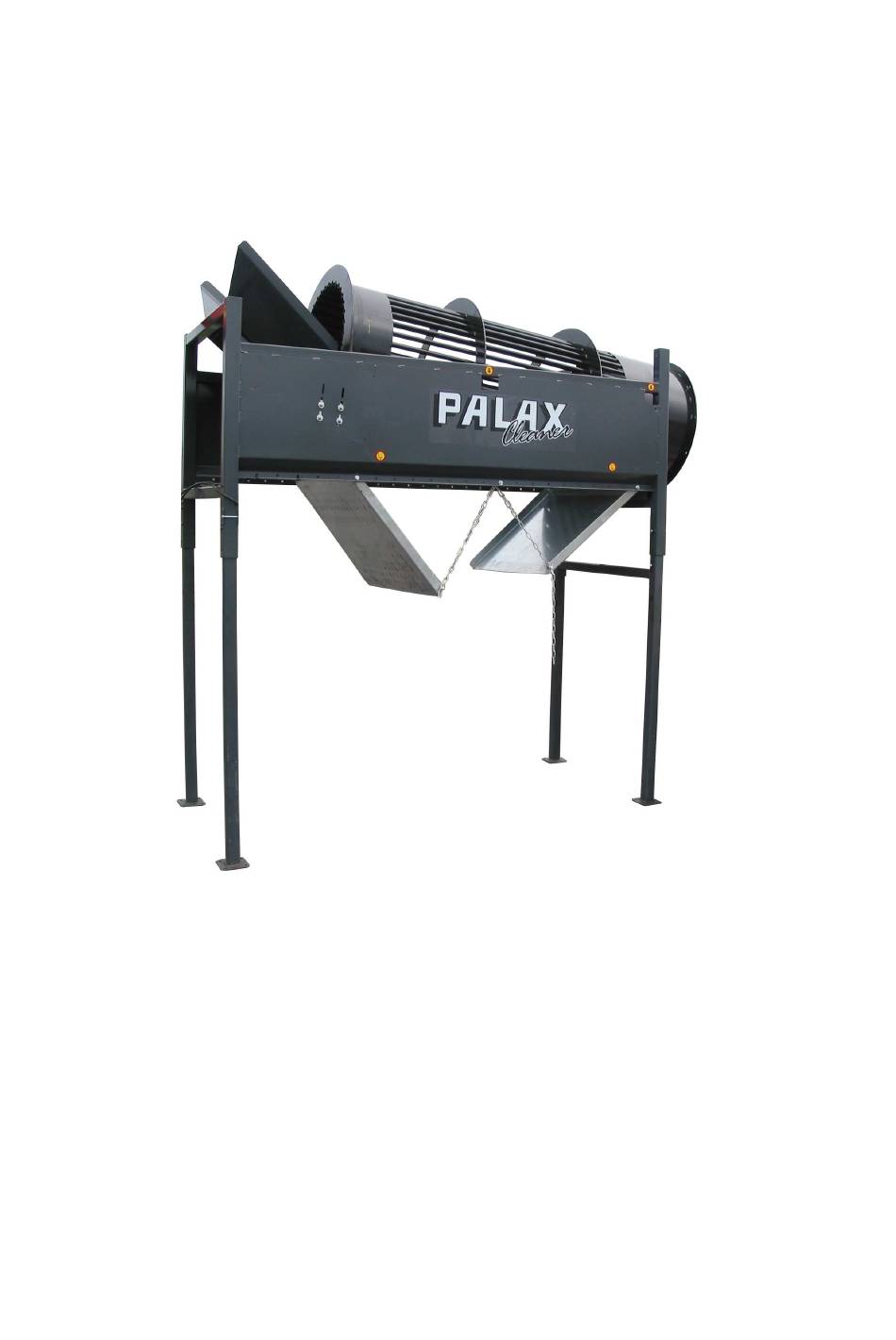

Palax Cleaner
_________________
_________________
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Palax Cleaner

  • Seite 1 Bedienungsanleitung Ersatzteil-Handbuch Palax Cleaner Seriennummer _________________ Baujahr _________________ PALAX Lahdentie 9 FI-61400 Ylistaro, FINNLAND Tel. +358 6 4745100 Fax +358 6 4740790 www.palax.fi...
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Allgemeine Informationen und Verantwortung ................4 1.1. Vorwort ..........................4 1.2. EU-Konformitätserklärung ....................5 1.3. Verwendungszweck der Maschine ..................6 1.4. Sicherheitskennzeichnungen ....................6 1.5. Sicherheitsvorschriften ......................6 1.6. Verantwortlichkeiten des Bedieners ..................7 1.7. Betriebsbedingungen ......................7 1.8. Garantiebedingungen......................
  • Seite 4: Allgemeine Informationen Und Verantwortung

    Anleitung sorgfältig durchlesen. Außerdem muss er sich Arbeitsbeginn mit den Bedienelementen und dem Not-Aus-Mechanismus der Maschine vertraut machen.Zusätzliche Informationen zu unseren Produkten finden Sie auf unserer Internetseite www.palax.fi. ACHTUNG! Bewahren Sie diese Anleitung immer in der Nähe der Maschine auf.
  • Seite 5: Eu-Konformitätserklärung

    Lahdentie 9 FI-61400 Ylistaro Finnland +358 6.474 5100 Die für die technische Spezifikation verantwortlich Person: Mikko Koivusalo Produkt: Reinigungszylinder und Abzugsförderer, Zusatzausrüstung für eine Palax-Maschine zur Herstellung von Brennholz. Antrieb: Traktor-Zapfwelle oder Elektromotor Modelle: Traktorantrieb mit eigener Hydraulik TR/SM Mit Traktor- oder Elektromotorantrieb Seriennummer der Maschine: Hiermit erklären wir, dass die Maschine den Anforderungen der Regierungsverordnung...
  • Seite 6: Verwendungszweck Der Maschine

    Maschine von Antrieb abkoppeln. 1.5. Sicherheitsvorschriften Allgemeine Anweisungen Die Maschine dient nur dem Reinigen von Brennholz in Verbindung mit einer Palax- Brennholzmaschine. Die Sicherheitszone des Reinigungszylinders und des Förderers ist zur Seite und vom Förderer weg 5 Meter. Entfernen Sie keine Schutzvorrichtungen von der Maschine.
  • Seite 7: Verantwortlichkeiten Des Bedieners

    Stromversorgungskabel abgekoppelt werden. Achtung! Von bewegten Teilen fernhalten. 1.6. Verantwortlichkeiten des Bedieners Die Maschine darf nur als Zusatzgerät für eine Palax-Brennholzmaschine zum Reinigen von Brennholz verwendet werden. Zur Gewährleistung ausreichenden Sicherheit sind alle Schutzvorrichtungen der Trommel notwendig. Der Bediener der Trommel ist dafür verantwortlich, dass die Schutzvorrichtungen einwandfrei funktionieren und die Trommel fachgerecht vor Arbeitsbeginn gewartet wird.
  • Seite 8: In Betriebsbereitschaft Bringen

    2. In Betriebsbereitschaft bringen Abb. 1. Heben Sie den Reinigungszylinder mit den langen Gabeln eines Gabelstaplers unter dem Rahmen auf Arbeitshöhe. (Rahmenbreite 1120 mm) Der Neigungswinkel des Reinigungszylinders kann durch Ändern des Höhenunterschieds zwischen den Füßen A und B angepasst werden. 2.1.
  • Seite 9: Reinigungszylinder Mit Förderer

    Reinigungszylinder, wie es in Abb. 2 gezeigt wird. Befestigen Sie die Sechskantschrauben A (Abb. 2) zusammen mit der Höhenverstellung der Füße an den gleichen Bohrungen. 2.2. Reinigungszylinder mit Förderer Abb. 3. Befestigen Sie die Stütze des Förderers mit den Sechskantschrauben A und B am Reinigungszylinder, wie es in Abb.
  • Seite 10 Abb. 5. Befestigen Sie die Seilschlaufe an der Schraube A (Abb. 5). Ziehen Sie das Seil hinter den Rollen am Rohr B durch den Förderer (Abb. 5). Führen Sie das Seil über die Rolle C (Abb. 5) zur Winde D (Abb. 5).
  • Seite 11: Antrieb Des Reinigungszylinders

    3. Antrieb des Reinigungszylinders 3.1. Hydraulikbetrieb Schließen Sie die Hydraulikschläuche so an, dass die Flussrichtung der Hydraulik richtig ist. Die Druckseite der Hydraulik ist mit einem Schutzstrumpf ausgestattet. 3.2. Elektroantrieb Überprüfen Sie, ob sich der Förderer in die richtige Richtung dreht. Verändern Sie die Drehrichtung, indem Sie am Stecker den Phasenwender umdrehen.
  • Seite 12: Wartungsmaßnehmen

    4. Wartungsmaßnehmen 4.1. Schmierung der Radachsen Abb. 6. Die Drehung des Reinigungszylinders wird von fünf Gummirädern unterstützt, deren Achsen A (Abb. 6) regelmäßig abgeschmiert werden müssen. 4.2. Spannen der Keilriemen Abb. 7. Die Keilriemen werden durch Anziehen der Schraube A (Abb. 7) gespannt.
  • Seite 13: Ersatzteile

    5. Ersatzteile Bestellanweisung 1. Suchen Sie das Bild, auf dem das gewünschte Ersatzteil abgebildet ist. 2. Notieren Sie sich in der Abbildung die Nummer des Teils. 3. Suchen Sie in der Ersatzteilliste anhand der Abbildungsnummer und der Teilenummer die entsprechende Bestellnummer. 4.
  • Seite 19: Ersatzteilliste

    Ersatzteilliste Bestellnumme Abbildun Artikel St. Achtung. 31918 Spannblech 31919 Schmutzleitblech Optional 31920 Fuß 31921 Radachse 31692 Vollgummirad 160/40 31922 Fortsetzungszylinder Optional 31923 Trommel 31697 Keilriemen B112 31924 Rutsche 31925 Stammreiniger 31698 Riemenscheibe, taperlock 132 Getriebe VSF P 050 FB 1/18 C71- 31700 B14A 31926...
  • Seite 20 11004 Feder 5,5x30x340 Förderband 31938 Förderband Förderband 14392 Laufrolle (einschl. Lager) Förderband 10060 Lager 6201 2RS Förderband 31939 Befestigungsbügel Förderband 31940 Schwenkbalken Förderband 32387 Kette für den Förderer Förderband 11655 Abstreifer Förderband 11376 Abstreiferhalterung 14 Förderband 11199 Sperre Förderband 31927 Elektromotor 0,55 kW 1500B14A Förderer SM 15301...
