• Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzungen bis hin
zu einem tödlichen Stromschlag führen.
• Betrieb nur erlaubt an 230V~/ 50Hz
• Keine Montage auf oder in der Nähe (50cm Abstand) brennbarer / entzündlicher
Materialien (Entflammungstemperatur < 200°C).
• Es gibt im Inneren dieses Produktes keine zu wartenden Teile.
• Die zulässige Anschlusslast von 1000W darf niemals überschritten werden.
Der Betrieb ist immer nur einzeln erlaubt, ineinanderstecken ist verboten!
Das Set 23123 ist vom Werk aus bereits programmiert bzw. verheiratet. Sie können es direkt
aus der Verpackung heraus einsetzen. Sie können aber jederzeit zusätzliche Komponenten
zu Ihren System hinzufügen. Im Normalfall müssen Sie nichts weiter tun oder einstellen. Die
weiteren Seiten dienen der Erklärung oder Erweiterung des Systems. Legen Sie die CR2032
Batterien in den Sender und schalten diesen ein (Seite 3, Abb. 3a).
Zwei oder mehr zu installierende Steckdosen müssen einen Mindestabstand von 90cm
zueinander haben. Die Funkverbindungen sind mit einem 24 Bit Schlüssel codiert und somit
ist es nicht möglich fremde Geräte (z.B. beim Nachbarn) ungewollt anzulernen. Ebenso ist
eine Störung des Funksignals unwahrscheinlich da die Funkverbindung der Komponenten
sicher ist.
Installieren Sie Die Magnetschalter-Komponenten am Fenster. Der Magnetkontakt kann ge-
schraubt oder geklebt werden. Der Magnetkontakt schaltet sobald sich die Schalt/Funk
Komponente und der kleine Magnetkontakt mehr als 10mm auseinander oder weniger als
10mm zusammen bewegen.
Anschluss am Beispiel Empfänger 22735 (Schaltkomponente)
Stecken Sie die mitgelieferte Funk-Steckdose in eine dafür vorgesehene Schutzkontaktsteck-
dose. Nun lässt sie sich bereits über den EIN/Aus Schalter (Abb.2) bedienen und die Schaltakti-
vität wird von der Indikator LED (Abb. 2) angezeigt. Im Werkszustand blinkt die grüne LED
für ca. 12 Sekunden und wartet auf die „Hochzeit" mit einer Schalt, bzw. Sendekomponente.

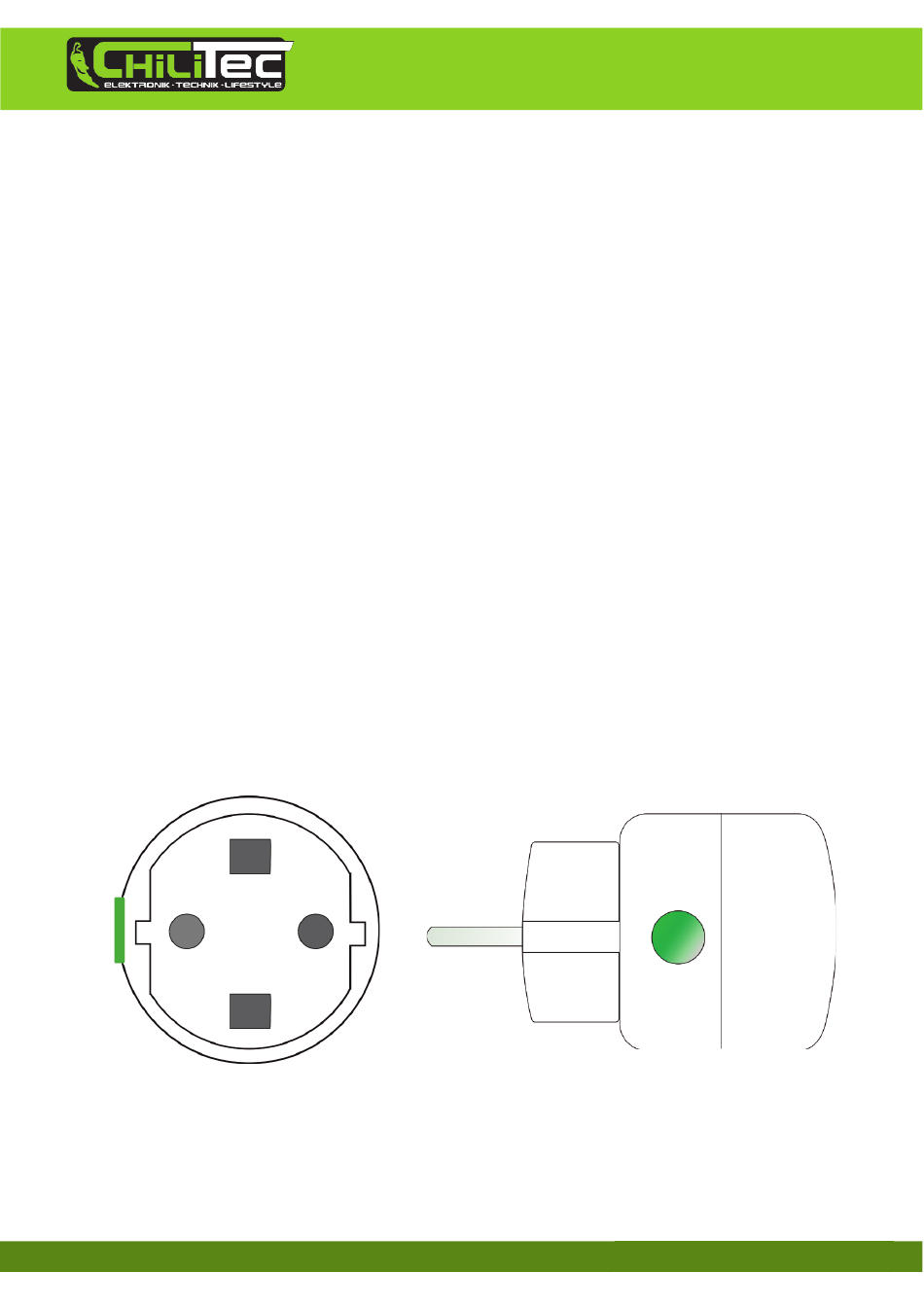

Abb. 1
Zwei oder mehr zu installierende Steckdosenn müssen einen Mindestabstand von 90cm
zueinander haben. Die Funkverbindungen sind mit einem 24 Bit Schlüssel codiert und somit ist
es nicht möglich fremde Geräte (z.B. beim Nachbarn) ungewollt anzulernen. Ebenso ist eine
Störung des Funksignals unwahrscheinlich da die Funkverbindung der Komponenten sicher ist.
