SCORPION Tribunus 12-130A ESC Benutzerhandbuch

Distribution
Deutschland und Österreich
Scorpion
Benutzerhandbuch für
Scorpion Tribunus 12-130A
ESC
(SBEC)
v1.2
Scorpion Benutzerhandbuch
für Tribunus 12-130A ESC
(SBEC)
SICHERHEITSHINWEISE
Scorpion und deren Händler sind nicht für Ihren Umgang
mit dem Produkt und daraus folgenden Schäden und
Verletzungen verantwortlich.
Seien Sie sich stets bewusst, dass Ihr Motor im Modell
jederzeit unerwartet anlaufen kann. Behandeln Sie Ihr
Material immer mit dem nötigen Respekt. Propeller sollen
vom Körper weg zeigen.
Wir empfehlen den Propeller zu entfernen, wenn Sie Arbeiten
am Modell mit angeschlossenem Akku durchführen.
Wir empfehlen das Ritzel an Modellhubschraubern zu
entfernen, wenn Sie am Modell mit angeschlossenem Akku
arbeiten.
Beachten Sie die lokal geltende Gesetzeslage über den RC
Modellsport.
Fliegen Sie niemals in der Nähe von Menschenmengen.
Lieferumfang
1x Scorpion Tribunus 12-130A ESC (SBEC)
1x Master und Slave Kabel
1x Diode Adapterkabel für V Link II (optional)
1x Danksagung

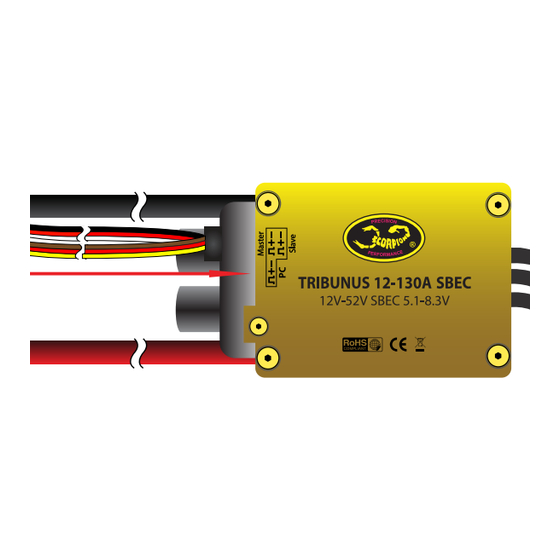

Tribunus 12-130A ESC
Der Scorpion Tribunus 12-130A ist als SBEC Version erhältlich.
12S - 130A SBEC
Features des Tribunus 12-130A ESC SBEC
1. Großer Spannungsbereich 12 ~52V (3S-12S LiPo/HvLi).
2. ESC-integrierter Phasensensor (RPM Sensor) (Slave- Kabel)
für externen Governor (wie z. B. Mikado V-Stabi).
3. Bis zu 130A Dauerstrom mit Überstromschutz.
4. Flugzeug- und Helikoptermodus. "Stored" und "unstored"
Governor (Drehzahlangleich bei Spannungsverlust),
externer Governor.
5. Der erste ESC mit Morsecode Kommunikation.
ESC Setup mit Mikado V-Control Sender durchführbar.
6.
Daten-Logging, Daten Export für externe Datenlogger, u. a.
7.
Mikado V-Control / VStabi Kombinationen. (Mehr Geräte
werden Schritt-für-Schritt hinzu-gefügt)
8. Zusätzliches Scorpion V Link II Kabel für ESC Software-
updates (separat erhältlich).
9. Professionelles PC Programm und Android App..
10. PC und Android Konnektivität (OTG-Kabel benötigt),
V Link II Kabel (optional) plus Diode Adapterkabel
(inkludiert) benötigt.
11. Aluminum Kühlkörper.
12. Integrierter Temperatursensor mit Übertemperatur-
Schutz.
13. Echtes DC-DC 5.1V-8.3V BEC für Servo und Empfänger
mit 10A Dauerstrom und 20A Peak.
14. Mehrere Sicherheitsfeatures: Überstrom, Überspannung,
Übertemperatur.
15. AutoDetect Modus.
16. Updatefähige Software.
1.0 Anschluss des ESC
* Bitte nehmen Sie die Grafik auf Seite 3 zur Hilfe.
Akkustecksystem
1.1
Sie müssen ein qualitativ hochwertiges Stecksystem Ihrer
Wahl an rot (positiv) und schwarz (negativ) anbringen.
Löten Sie das Stecksytem an die Kabel. STELLEN SIE DIE
RICHTIGE POLARITÄT SICHER (rotes Kabel (positiv) zu rotem
Akkukabel (positiv); schwarzes Kabel (negativ)
schwarzem Akkukabel (negativ)).
1.2 Verbindung Motor zu ESC
Wir empfehlen Goldkontaktstecker am Regler zu verwenden, da
die meisten unserer Scorpion Motoren mit vorinstallierten,
männlichen Steckkontakten ausgeliefert werden.
weibliche Stecker liegen unseren Motoren für den Regler bei. Löten
Sie entweder die vorgesehenen Stecker an Motor und Regler an
oder verlöten Sie die Kontakte direkt miteinander. Steckkontakte
sind jedoch in der Handhabung einfacher, da sie im Nachhinein die
Drehrichtung des Motors mit Leichtigkeit ändern können. Sobald
die Verbindung stimmt, DÜRFEN KEINE KONTAKTE UNGESCHÜTZT
FREILIEGEN! Passendes Isolations-material (wie Schrumpfschlauch)
muss an jedem der drei Kontakte verwendet werden. Missachtung
dessen führt zu Fehlfunktionen und erlischt die Garantie.
Verbindung zum Empfänger / Externen
1.3
Governor / Externes BEC
Verbinden Sie die Empfänger-Kabel (Master: Drei dünne,
farbige Kabel: schwarz, rot, weiß mit Plastikstecker am Ende)
mit dem Gaskanal Ihres Empfängers und verbinden Sie das
andere Kabel (Slave: Drei dünne, farbige Kabel: braun, rot,
gelb) mit einem externen Governor oder externem BEC.,
Entfernen Sie das gelbe Kabel (Signal) wenn Sie kein RPM
Signal für Ihre Telemetrie oder Gov benötigen. (z.B. VStabi ).
1.4 ESC Anbringung
Montieren Sie den Regler mit dem Kühlkörper nach außen zeigend
im Modell. Wir empfehlen den Regler mit einem „Scorpion
Klettband" zur einfachen Handhabung am Modell zu befestigen.
Doppelseitiges Klebeband eignet sich ebenfalls. Sollten Sie
Kabelbinder verwenden, platzieren Sie diese bitte nicht über
empfindliche Teile Ihres Reglers. Als Befestigungspunkt eignet sich
der Kühlkörper, ohne den Kabelbinder dabei zu stramm zu ziehen.
1.5 Tribunus ESC BEC
Aus Sicherheitsgründen empfehlen wir einen Scorpion
Backup Guard oder einen Backup Akku zu verwenden. Der
Backup Guard kann mit allen BEC Spannungen von 5.1 bis 8.3V
benutzt werden. Benutzen Sie über 7.2V einen 2S LiPo.
Verbinden Sie Ihre Backup Lösung parallel
Empfängerstrom. Stellen Sie sicher, dass Ihre Backup
Komponenten geladen sind und die gleiche Spannung wie Ihre
Betriebsspannung im Modell aufweisen.
Seite 1
zu
Passende
zum
