Inhaltszusammenfassung für taskit BLE232
- Seite 1 Bedienungsanleitung BLE232 Version 1.01d...
- Seite 2 BLE232 BLE232: Version 1.01d Copyright © 2019 taskit GmbH taskit GmbH Groß-Berliner Damm 37D 12487 Berlin Telefon +49 (0) 30 611 295 – 0 +49 (0) 30 611 295 – 10 www.taskit.de Alle Rechte an dieser Dokumentation und an dem hierin beschriebenen Produkt verbleiben bei taskit GmbH.
-
Seite 3: Inhaltsverzeichnis
BLE232 Inhaltsverzeichnis 1. Überblick ……………………………………………………………………………………………………. 1 1.1. BLE232 Überblick ..................…….…….. 1 2. Eigenschaften ……………………………………………………………………………….……………... 2 3. Hardwarebeschreibung .................……..…… 3 3.1. Technische Eigenschaften ...........…....……….… 3 3.2. Schaltpläne für serielle Schnittstelle und Stromversorgung ...…..…...……. 3 3.3. BLE232 Modul ................………………….. 4 4. Registerbeschreibung ..................………………. 5 4.1. - Seite 4 BLE232 Abbildungsverzeichnis 3.1. Schaltpläne für serielle Schnittstelle und Stromversorgung ..…......…. 3 3.2. BLE232 Modul ................…………………………. 4 4.1. BLE232 Hauptmenü der Konfiguration ............…...…..6 4.2. BLE232 Struktur des Konfigurationsmenüs ............……. 7 5.1. BLE232 Platinen- und Gehäuseabmessungen ............…... 8...
-
Seite 5: Liste Der Tabellen
BLE232 Liste der Tabellen 3.1. BLE232 technische Eigenschaften .................… 3 4.1. BLE232 Details Peripheral characteristics …………..........…. 5 6.1. BLE232 technische Daten ..................….. 9 6.2. BLE232 Belegung der seriellen Schnittstelle ............…… 9... -
Seite 6: Überblick
RS232-Ports drahtlos überbrücken. Es kann mit Windows oder Linux Betriebssystemen oder direkt mit Mikrocontrollern verwendet werden. Das BLE232 ist als Paar als BLE232-Central oder BLE-Peripheral einsatzbereit erhältlich. Andernfalls müssen die Module konfiguriert werden. Das BLE232 verfügt über eine Programmier- und Konfigurationsoberfläche. Die Konfiguration kann über die Bluetooth-Einstellungen Ihres Betriebssystems oder direkt... -
Seite 7: Eigenschaften
Eigenschaften 2. Eigenschaften • RS232-Schnittstelle • Bluetooth 4.0 ( central/peripheral ) Konnektivität • Stromversorgung über serielle Schnittstelle oder extern • Konfiguration über serielle Schnittstelle • Drahtlose serielle Überbrückung ( virtuelle RS232-Leitung ) • Verbindungs des seriellen Schnittstelle, Sensoren und anderen unterstützten Bluetooth-Geräten Bluetooth 4.0 •... -
Seite 8: Hardwarebeschreibung
Standard 3.2. Schaltpläne für serielle Schnittstelle und Stromversorgung Das BLE232 kann intern über die serielle Leitung mit Strom versorgt werden. Die Signale DCD, DSR, RST, CTS, DTR und RI können als Stromversorgung verwendet werden. Das BLE232 kann auch von einer externen Stromquelle zwischen 3 und 16 Volt gespeist werden. -

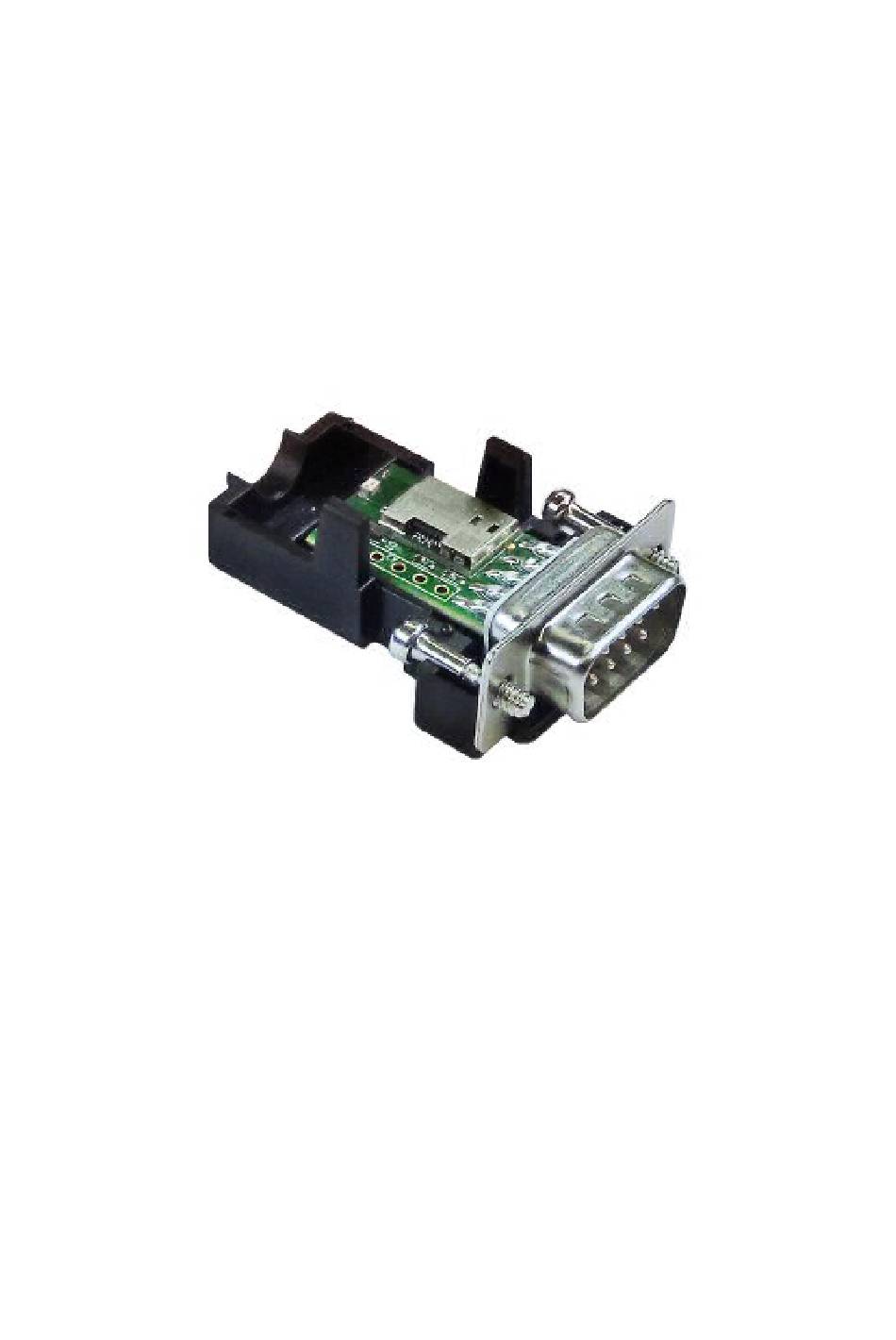

Seite 9: Ble232 Modul
Hardwarebeschreibung 3.3. BLE232 Modul Abbildung 3.2. BLE232 Modul... -
Seite 10: Registerbeschreibung
0: KEINE Parität 1: GERADE 2: UNGERADE Stop bit Bit6 0: EINS 1: ZWEI 128Bit UUID: 912ffff3—3d4b-11e3-a760-0002a5d5c51b Note String Ablesen, Max 20 Bytes Schreiben 128Bit UUID: 912ffff4—3d4b-11e3-a760-0002a5d5c51b Gerätename String BLE232 Ablesen, Max 20 Bytes Schreiben Details peripheral characteristics Tabelle 4.1. BLE232... -
Seite 11: Konfiguration
4.2. Konfiguration Öffnen Sie ein serielles Terminalprogramm mit 115200 Baud, um die Einstellungen des BLE232-Moduls zu ändern. Nach dem Einschalten haben Sie eine gewisse Zeit, um in das Einstellungsmenü zu gelangen (Standard: 500ms). Wenn Sie während dieser Zeit drei Pluszeichen (+++) tippen,wird das BLE232-Setup aufgerufen. - Seite 12 Register description Hier sehen Sie die Struktur der Menüs. Abbildung 4.2. BLE232 Struktur des Konfigurationsmenüs...
-
Seite 13: Maße
Maße 5. Maße 5.1. BLE232 Platinen- und Gehäuseabmessungen Abbildung 5.1. BLE232 Platinen- und Gehäuseabmessungen... -
Seite 14: Technische Daten
Versorgung Versorgung Versorgung Masse Masse Versorgung Versorgung Versorgung Versorgung Versorgung Versorgung Tabelle 6.2. BLE232 Belegung der seriellen Schnittstelle 6.3. Federal Communications Commsission (FCC) für USA Das Produkt inklusive der Antennen entspricht Part 15 der FCC Rules. Die FCC-Identifikationsnummer lautet: T7VPAN17. -
Seite 15: Konformitätserklärung
Konformitätserklärung 7. Konformitätserklärung 7.1. Konformitätserklärung für Europa Für folgende Produkte: BLE232 Art.-Nr. 545757 Central, D-Sub female Art.-Nr. 545758 Peripheral, D-Sub female Art.-Nr. 545949 Peripheral, D-Sub male Art.-Nr. 545950 Central, D-Sub male Wir erklären, dass es den folgenden Richtlinien der Europäischen Gemeinschaft entspricht:... - Seite 16 Konformitätserklärung PAN172x und seine Modellversionen im angegebenen Referenzdesign können in allen Ländern des Europäischen Wirtschaftsraums (Mitgliedstaaten der EU, Europäische Freihandelsassoziationsstaaten [Island, Liechtenstein, Norwegen]), Monaco, San Marino, Andorra und Turkey verwendet werden. English: The product, to which this declaration relates is in conformity with the following standards or normative documents of electromagnetic compatibility: Safety/Health: EN60950 1:2006+A11:2009+A1:2010+A12:2011+AC:2011+A2:2013...
