zierath Belux Montageanleitung

1.
Ø
6
2.
3.
Stand: 02.2017 Günther Zierath GmbH Licht / Spiegel / Manufaktur - Hamburger Straße 19 - 49124 Georgsmarienhütte - Tel: 05401 8682-0 - Fax: 05401 8682-11 - www.zierath.de -
Montage-Anleitung
LED Spiegel-/Wandleuchte Belux
Montage - Vorbereitung
Die Elektroinstallation darf nur von einer Elektrofachkraft ausgeführt
werden! Die Vorschriften nach VDE 0100 Teil 701 sowie alle nationalen
und örtlichen Vorschriften sind zu beachten. Die Leuchte hat nach DIN EN
60529 die Schutzklasse IP20.

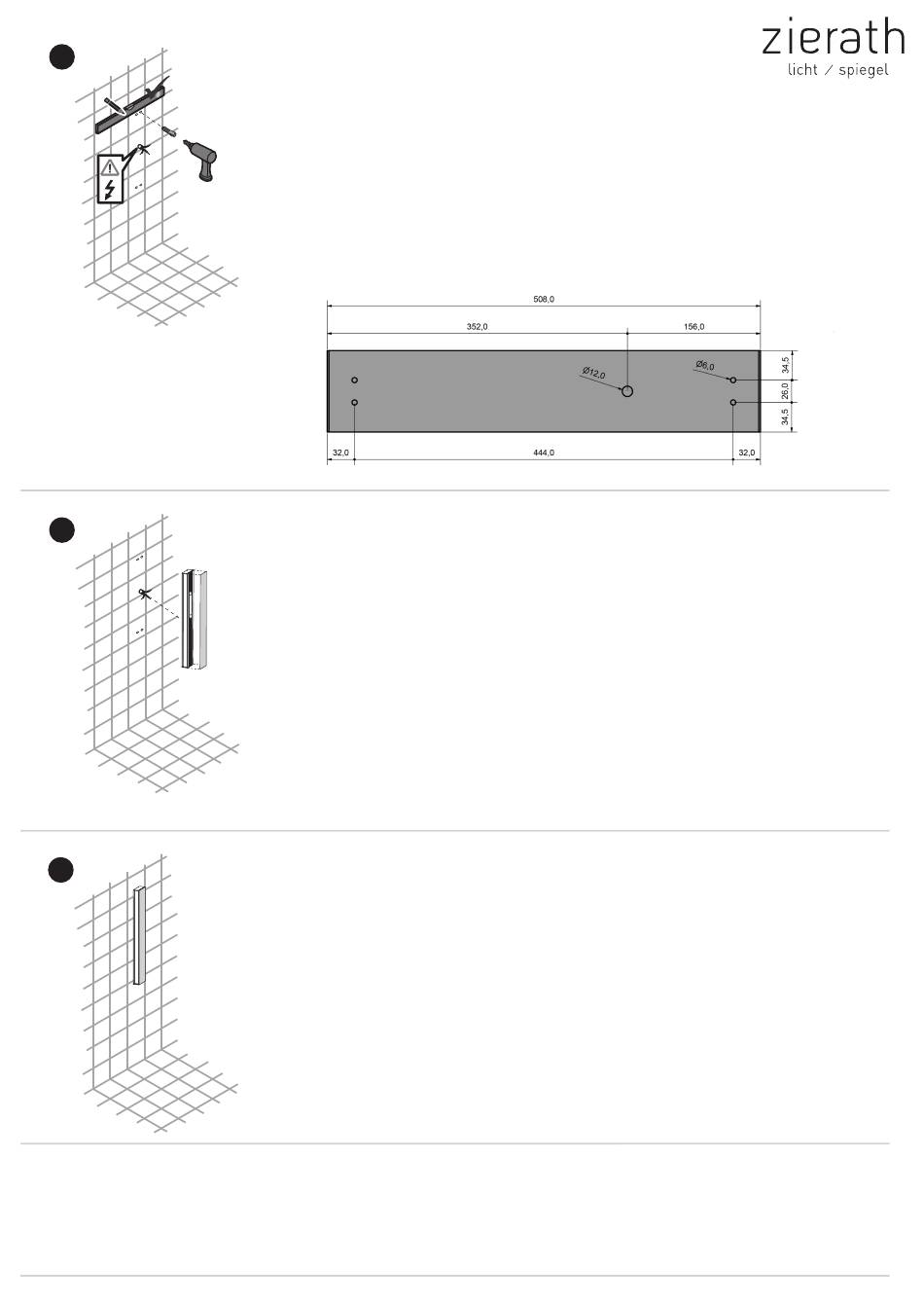

Bohren Sie, entsprechend der Abstände auf der nach- folgenden
Zeichnung, die Löcher für die Wandmontage.
Die Leuchte kann sowohl horizontal als auch vertikal montiert werden.
3.
Öffnen Sie die mit dem Spiegel versehene Vorderseite der Leuchte.
Diese ist mit einer Cliptechnik versehen.
Führen Sie dann das Hauptstromzufuhrkabel
(230 V, 50 Hz) durch das Anschlussloch.
Falls die Leuchte einen Abstand zur Wand haben soll, verwenden Sie für
die Montage die beigefügten Distanzhülsen.
Ansonsten können Sie die Leuchte auch ohne Distanzhülsen, mit den
mitgelieferten Schrauben, an die Wand montieren.
Öffnen Sie die Abdeckkappe (Zugentlastung) des LED-Netzteiles und
schließen Sie die Stromzufuhr entsprechend der Markierungen an.
Befestigen Sie anschließend die Zugentlastung wieder am LED-Netzteil.
Zum Abschluss den Deckel wieder aufsetzen.
Er rastet bei gleichmäßigem, flächigem Druck hörbar ein.
Bedienung Gestensensor-Schalter:
Beim kurzen Wischen über den Gestensensor, sind dies die Funktionen:
1. Szenario = Licht an mit 3000 Kelvin
2. Szenario = Mischlicht aus 3000 Kelvin und 2200 Kelvin
3. Szenario = 2200 Kelvin
4. Szenario = Licht geht langsam aus
Längeres Halten über dem Gestensensor = Dimmer-Funktion
Bestimmungsgemäße Verwendung
Die LED-Leuchte ist für Innenräume konzipiert. Ausgenommen ist die
Verwendung in Reithallen, Schwimmbädern, Heilbädern, Saunen und
deren angrenzenden Räumen mit extrem hoher Luftfeuchtigkeit.
