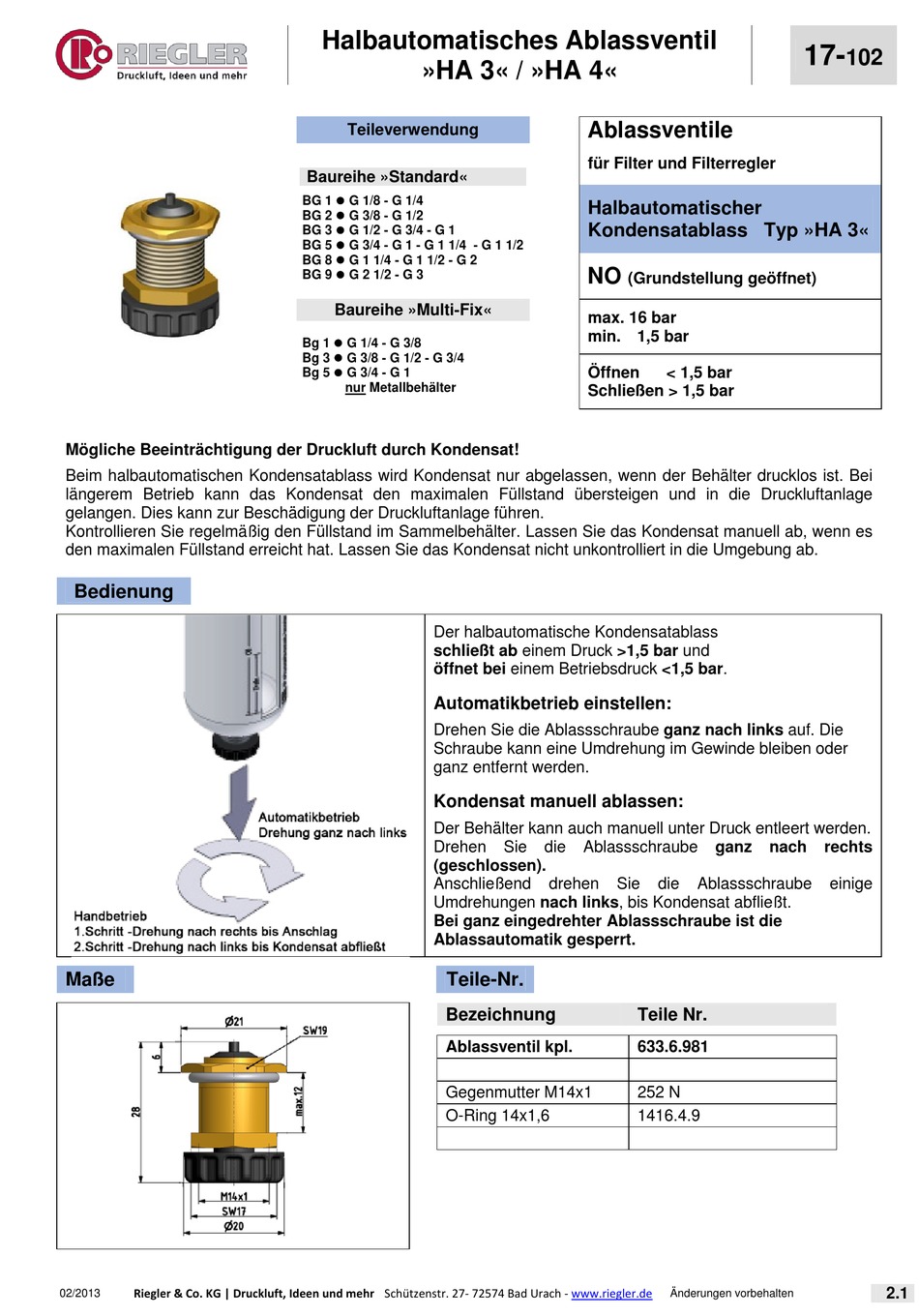

RIEGLER HA 3 Bedienungsanleitung

Mögliche Beeinträchtigung der Druckluft durch Kondensat!
Beim halbautomatischen Kondensatablass wird Kondensat nur abgelassen, wenn der Behälter drucklos ist. Bei
längerem Betrieb kann das Kondensat den maximalen Füllstand übersteigen und in die Druckluftanlage
gelangen. Dies kann zur Beschädigung der Druckluftanlage führen.
Kontrollieren Sie regelmäßig den Füllstand im Sammelbehälter. Lassen Sie das Kondensat manuell ab, wenn es
den maximalen Füllstand erreicht hat. Lassen Sie das Kondensat nicht unkontrolliert in die Umgebung ab.
Bedienung
Maße
Riegler & Co. KG | Druckluft, Ideen und mehr
02/2013

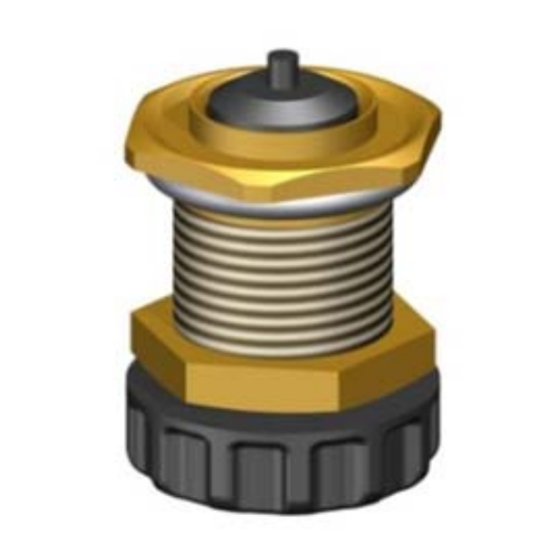

Halbautomatisches Ablassventil
»HA 3« / »HA 4«
Teileverwendung
Baureihe »Standard«
BG 1  G 1/8 - G 1/4
BG 2  G 3/8 - G 1/2
BG 3  G 1/2 - G 3/4 - G 1
BG 5  G 3/4 - G 1 - G 1 1/4 - G 1 1/2
BG 8  G 1 1/4 - G 1 1/2 - G 2
BG 9  G 2 1/2 - G 3
Baureihe »Multi-Fix«
Bg 1  G 1/4 - G 3/8
Bg 3  G 3/8 - G 1/2 - G 3/4
Bg 5  G 3/4 - G 1
nur Metallbehälter
Der halbautomatische Kondensatablass
schließt ab einem Druck >1,5 bar und
öffnet bei einem Betriebsdruck <1,5 bar.
Automatikbetrieb einstellen:
Drehen Sie die Ablassschraube ganz nach links auf. Die
Schraube kann eine Umdrehung im Gewinde bleiben oder
ganz entfernt werden.
Kondensat manuell ablassen:
Der Behälter kann auch manuell unter Druck entleert werden.
Drehen
(geschlossen).
Anschließend
Umdrehungen nach links, bis Kondensat abfließt.
Bei ganz eingedrehter Ablassschraube ist die
Ablassautomatik gesperrt.
Teile-Nr.
Bezeichnung
Ablassventil kpl.
Gegenmutter M14x1
O-Ring 14x1,6
Schützenstr. 27‐ 72574 Bad Urach ‐ www.riegler.de
Ablassventile
für Filter und Filterregler
Halbautomatischer
Kondensatablass Typ »HA 3«
NO
(Grundstellung geöffnet)
max. 16 bar
min. 1,5 bar
Öffnen < 1,5 bar
Schließen > 1,5 bar
Sie die Ablassschraube
drehen Sie die
Teile Nr.
633.6.981
252 N
1416.4.9
Änderungen vorbehalten
17-
102
ganz nach rechts
Ablassschraube einige
2.1
