Connecteurs d'alimentation

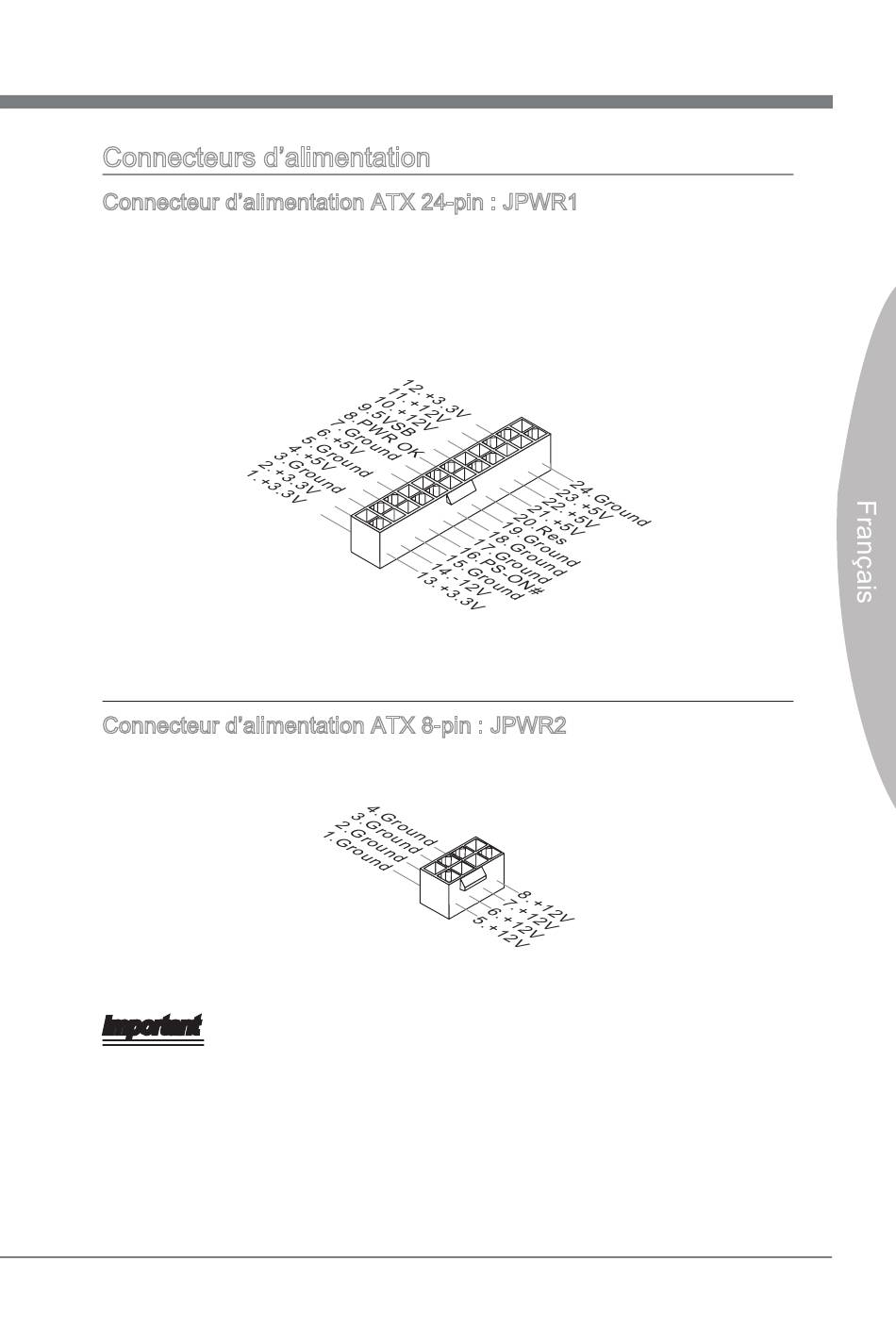

Connecteur d'alimentation ATX 24-pin : JPWR1
Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela,
assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que
les goupilles soient alignées. Enfoncez alors la prise dans le connecteur.
Vous pourvez aussi utiliser un alimentation 20-pin selon vos besoins. Veuillez brancher
votre alimentation d'énergie avec le pin 1 et le pin 13 si vous voulez utiliser l'alimentation
ATX 20-pin.
Connecteur d'alimentation ATX 8-pin : JPWR2
Ce connecteur sert à fournir de l'alimentation de +12V.
Important
Veuillez vous assurer que tous les connecteurs sont connectés aux correctes
alimentations ATX pour garantir une opération stable de la carte mère.
Fr-11
