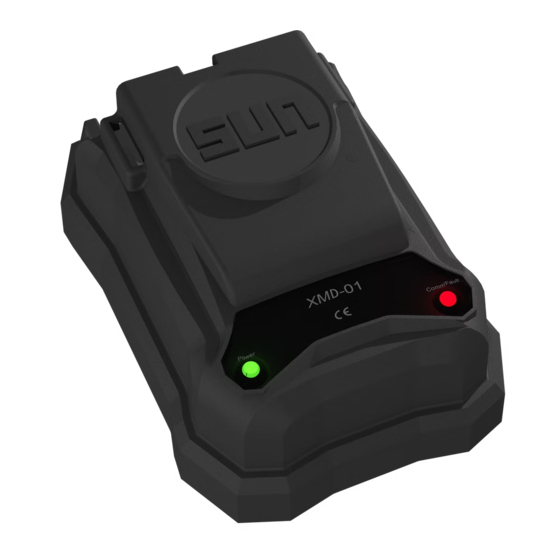

Sun Hydraulics XMD-01 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
hydraulics
Einfaches und schnelles Setup mit
Hilfe der kostenlosen Bluetooth App
innerhalb eines Radius von 9 m
Konstruiert für extreme
Umweltbedingungen in der
Zur Steuerung von jedem mag-
netbetätigten Proportional- oder
XMD-01/-02
XMD Mobile App
www.sunhydraulics.com
®
Konfigurierbar
Robust
Mobilhydraulik
Vielseitig
Schaltventil
©2018 Sun Hydraulics Corporation
ELEKTROHYDRAULISCHER
BLUETOOTH VERSTÄRKER,
CAN-BUS FÄHIG
Inhalt
XMD Allgemein
Spezifikationen
Installation
LED Anzeige
Einsatzmöglichkeiten
Zubehör
sunhydraulics.com/model/XMD01
2
3
4
5
6
8
Pub.#999-901-850
Inhaltsverzeichnis
Verwandte Anleitungen für Sun Hydraulics XMD-01
Inhaltszusammenfassung für Sun Hydraulics XMD-01
- Seite 1 Konstruiert für extreme Umweltbedingungen in der Mobilhydraulik Vielseitig Zur Steuerung von jedem mag- netbetätigten Proportional- oder Schaltventil ELEKTROHYDRAULISCHER XMD-01/-02 BLUETOOTH VERSTÄRKER, CAN-BUS FÄHIG Inhalt XMD Allgemein Spezifikationen Installation LED Anzeige Einsatzmöglichkeiten XMD Mobile App Zubehör sunhydraulics.com/model/XMD01 www.sunhydraulics.com ©2018 Sun Hydraulics Corporation Pub.#999-901-850...
-
Seite 2: Außergewöhnliche Leistung
Konfiguration ändern zu können. Eingang/Ausgang Funktionsgraphen Passen Sie den Ausgangssignalverlauf Ihrer Anwendung an und justieren Sie so ihre Joysticksteuerung oder parametrisieren Sie die universellen Eingänge oder CAN- Nachrichten für eine optimierte Druck- oder Volumenstromsteuerung. Eingang/Ausgang Funktionsgraphen ©2018 Sun Hydraulics Corporation www.sunhydraulics.com... -
Seite 3: Technische Spezifikationen
XMD Serie Technische Spezifikationen Betriebsbedingungen Schnittstellen Versorgungsspannung 9 - 32 VDC 2.0B (Max. Spannung + 32 VDC) XMD-01: 3 A max 125 kbit/s, 250 kbit/s, 500 kbit/s, Baud Rate Versorgungsstrom 1 Mbit/s XMD-02: 6 A max Standard Baudrate 250 kbit/s... -
Seite 4: Modul Installation
Masse (Eingang, Ausgang & 5 V Ref ) 3) Stellen Sie sicher, dass das CAN-Netzwerk mit einem 120 Ω Widerstand endet. XMD-01 Keine Funktion 4) Stellen Sie sicher, dass die Verkabelung derart XMD-02 PWM Ausgang, Spule B gestaltet ist, dass induzierte Interferenzen zwischen den Leitungen auf ein Minimum reduziert werden. -
Seite 5: Led Operation
Die Verstärker sind keine Sicherheitsbauteile und dürfen nicht als solche eingesetzt werden. Um die Anforderungen der Maschinenrichtlinien zu erfüllen, sind separate Sicherheitseinrichtungen (z.B. NOT-AUS-TASTER) in die Maschinensteuer- ung zu integrieren. Der Bediener sollte die Maschine ständig beobachten, damit er im Störfall mithilfe der Sicherheitsein- richtung die Maschine anhalten kann. www.sunhydraulics.com ©2018 Sun Hydraulics Corporation... -
Seite 6: Einsatzmöglichkeiten
XMD. XMD-01 Beispiel Konfiguration: Motorengeschwindigkeitskontrolle 100% Verstärker für eine Spule coil drive Der XMD-01 verfügt zur Druck- oder Volumenstromsteuerung über einen einzelnen Ausgang. Er kann genutzt werden, um eine einfach Imax A Setting wirkende Pumpe, einen Motor oder einen Zylinder Coil 1 zu steuern. - Seite 7 Das offene XMD-Konzept ermöglicht es den Verstärker mit vielen unterschiedlichen Magnetventilen zu verbinden. Verbindungen mit Deutsch, ISO/EN/DIN 43650, Amp Junior Timer und Metri-Pack Steckern sind möglich. Deutsch ISO/EN/DIN Amp Junior Doppel- Explosions- Metri-pack adrig geschützt www.sunhydraulics.com ©2018 Sun Hydraulics Corporation...
- Seite 8 High power Spulenclip Low power Spulenclip *XMD-01 assembly *XMD-02 assembly Befestigungs- schiene 990-740-001 *High Power Clip 990-740-002 *Low PowerClip Der XMD-01 und der XMD-02 werden standardmäßig mit einer Befestigungs- schiene ausgeliefert. 2-PIN Deutsch Kabelbaum 991-713-015 991-711-300 * XMD-01 991-712-300 * XMD-02 Zubehör...
