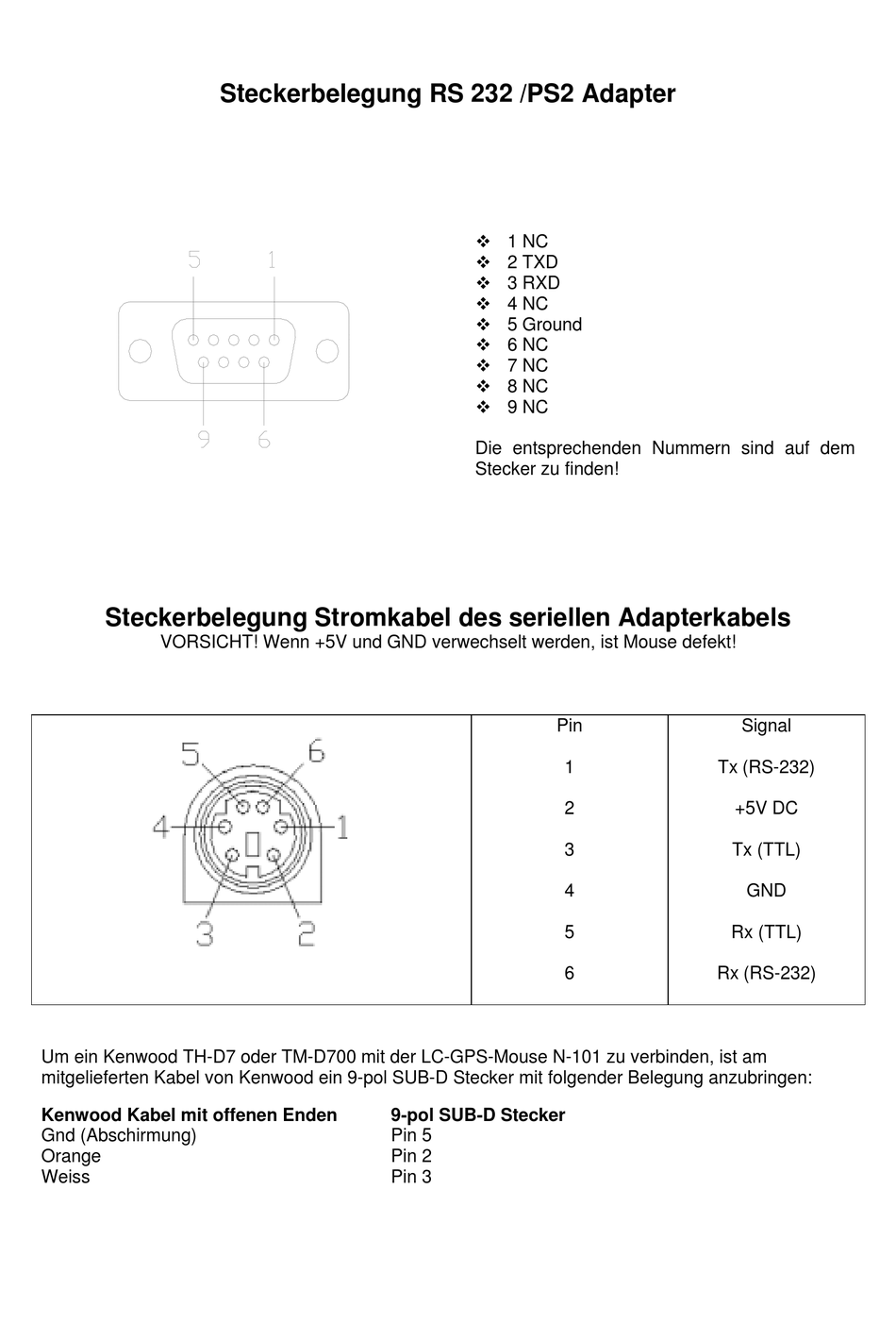

Landolt Computer LC-N-101 Handbuch Seite 6

Steckerbelegung Stromkabel des seriellen Adapterkabels
VORSICHT! Wenn +5V und GND verwechselt werden, ist Mouse defekt!
Um ein Kenwood TH-D7 oder TM-D700 mit der LC-GPS-Mouse N-101 zu verbinden, ist am
mitgelieferten Kabel von Kenwood ein 9-pol SUB-D Stecker mit folgender Belegung anzubringen:
Kenwood Kabel mit offenen Enden
Gnd (Abschirmung)
Orange
Weiss
Steckerbelegung RS 232 /PS2 Adapter
! 1 NC
! 2 TXD
! 3 RXD
! 4 NC
! 5 Ground
! 6 NC
! 7 NC
! 8 NC
! 9 NC
Die entsprechenden Nummern sind auf dem
Stecker zu finden!
Pin
9-pol SUB-D Stecker
Pin 5
Pin 2
Pin 3
1 Tx (RS-232)
2
3 Tx (TTL)
4
5 Rx (TTL)
6 Rx (RS-232)
Signal
+5V DC
GND
