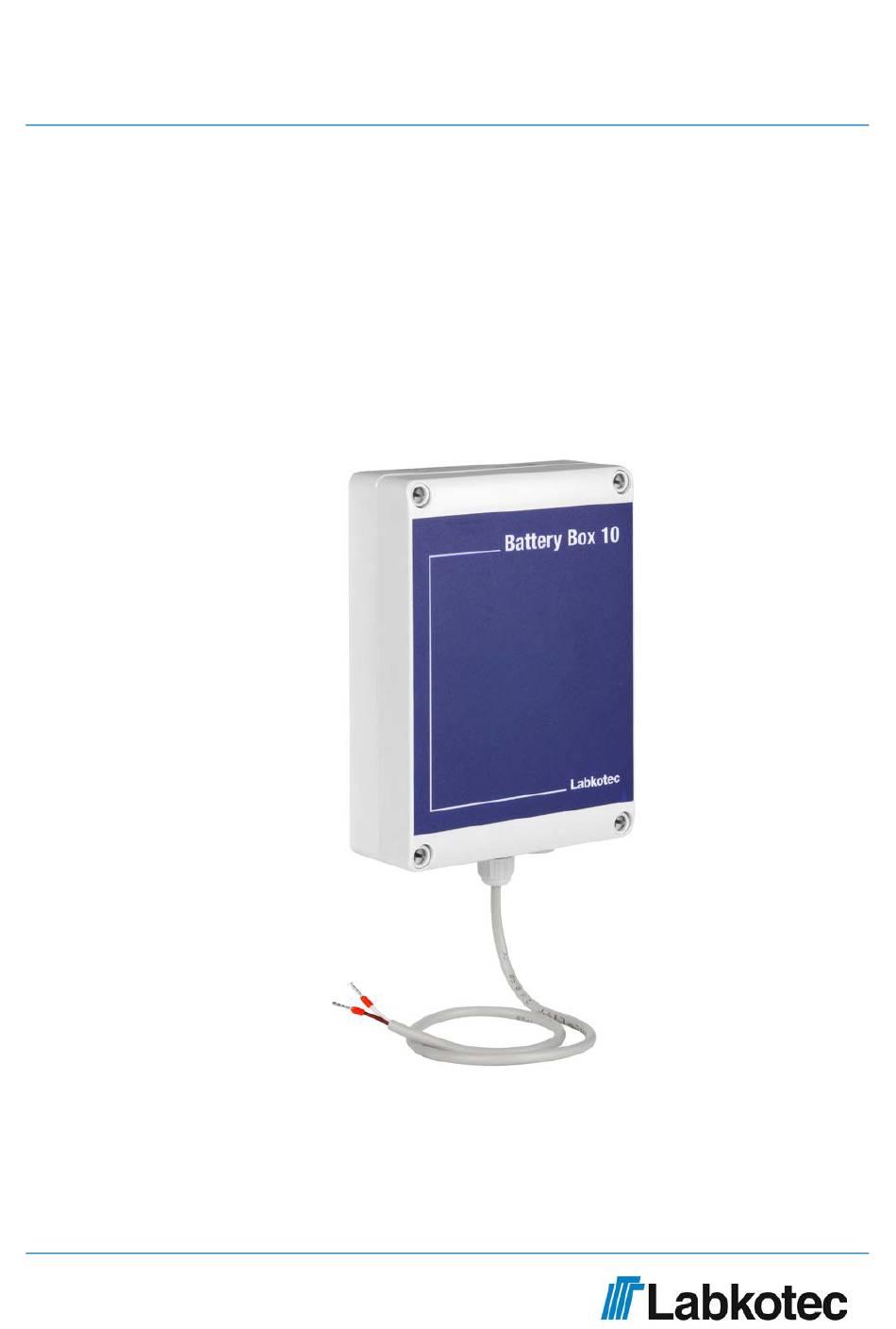

- Seite 1 Montage- und Betriebsanleitung Battery Box 10 Spannungsversorgung für batteriebetriebene Labkotec Warngeräte DOC001795-DE-1 16.04.2020...
-
Seite 2: Inhaltsverzeichnis
4.1. Montage der Battery Box 10 ........ -
Seite 3: Allgemeine Hinweise Zu Dieser Anleitung
Bestandteil dieses Dokumentes. Alle unsere Produkte werden unter Beachtung der relevanten europäischen Normen, Verordnungen und Vorschriften entwickelt und hergestellt. Labkotec Oy ist nach dem Qualitätssystem ISO 9001 und dem Umweltmanagementsystem ISO 14001 zertifiziert. 1.3. Haftungsbegrenzung Aufgrund der laufenden Produktentwicklung behalten wir uns das Recht auf Änderungen dieser Montage- und Betriebsanleitung vor. -
Seite 4: Sicherheit Und Umwelt
Ausgangsspannung von 15 V DC (abhängig vom Zustand der Batterien). Bei Betrieb der Battery Box 10 mit einem batteriebetriebenen Labkotec idOil-Warngerät muss folgendes beachtet werden. Es darf nur ein idOil-Warngerät betrieben werden und die Battery Box 10 darf nicht als Spannungsversorgung für zusätzliche Geräte, wie z.B. Blitzlichter oder Sirenen verwendet werden. - Seite 5 Montage- und Betriebsanleitung | Battery Box 10 5/11 DOC001795-DE-1...
-
Seite 6: Produktspezifikationen
Funktion Die Battery Box 10 ist eine Spannungsversorgungseinheit für ein batteriebetriebenes Labkotec Warngerät (z.B. ein idOil-Warngerät). Für den Betrieb der Battery Box 10 müssen zehn Stück 1.5 V DC Alkaline (nicht wiederaufladbare) Batterien vom Typ C, LR14 oder AM-2 JIS eingesetzt sein. Die Batterien sind nicht im Lieferumfang enthalten. -
Seite 7: Installation
Installation 4.1. Montage der Battery Box 10 Die Battery Box 10 ist für eine Wandmontage vorgesehen. Öffnen Sie alle vier Halteschrauben des Gehäusefrontdeckels und entfernen Sie diesen. Die Halteschrauben sind in dem Gehäusefrontdeckel gesichert. Die Montagebohrungen befinden sich in den Gehäuseunterteilecken. -
Seite 8: Einsatz Und Austausch Der Batterien
Einsatz und Austausch der Batterien 1. Öffnen Sie alle vier Halteschrauben des Gehäusefrontdeckels und entfernen Sie diesen. Die Halteschrauben sind in dem Gehäusefrontdeckel gesichert. 2. Trennen Sie die elektrische Verbindung der Battery Box 10 zum zu versorgenden Gerät durch vollständiges... - Seite 9 Montage- und Betriebsanleitung | Battery Box 10 9/11 Verwenden Sie immer Batterien von hoher Qualität. Verwenden Sie Batterien mit einer hohen Kapazität (m Ah). Verwenden Sie immer neue Batterien. Verwenden Sie immer Batterien gleichen Typs und vom gleichen Hersteller. Ersetzen Sie immer alle Batterien. Verwenden Sie nicht neue und gebrauchte Batterien zusammen.
-
Seite 10: Technische Daten
Montage- und Betriebsanleitung | Battery Box 10 10/11 Technische Daten Technische Daten Battery Box 10 125 x 175 x 50 mm (B x H x T), ohne Abmessungen Kabelverschraubung Druckausgleichsventil. Gehäuse IP 65, Material Polykarbonat Gewicht 470 g (ohne Batterien, inkl. Montageset) 1.130 g (inkl. -
Seite 11: Anhang - Eu-Konformitätserklärung
Montage- und Betriebsanleitung | Battery Box 10 11/11 Anhang – EU-Konformitätserklärung DOC001795-DE-1...
