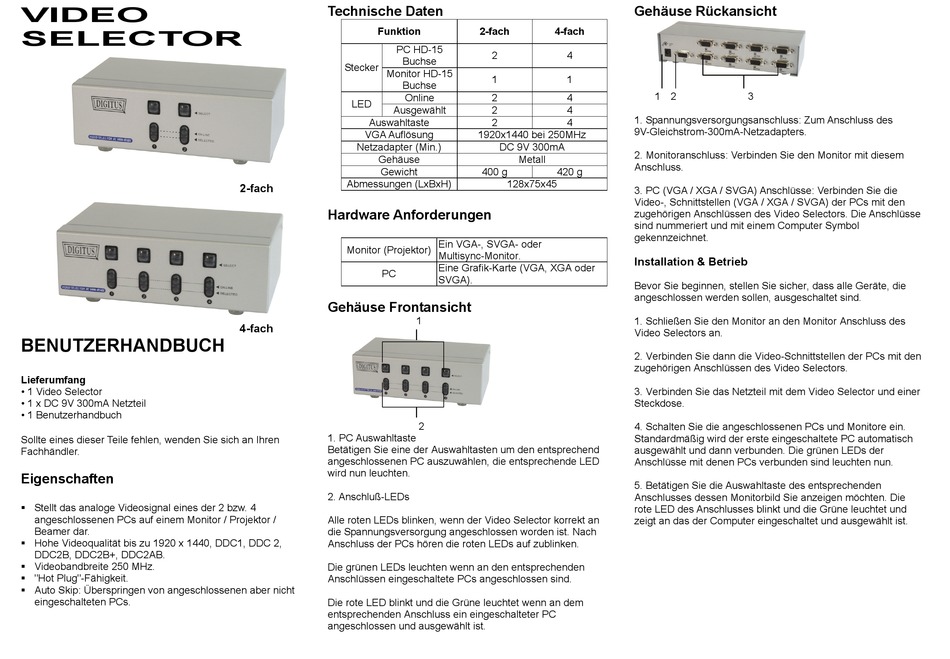

Digitus DC VRM-812E Benutzerhandbuch

VIDEO
SELECTOR
BENUTZERHANDBUCH
Lieferumfang
• 1 Video Selector
• 1 x DC 9V 300mA Netzteil
• 1 Benutzerhandbuch
Sollte eines dieser Teile fehlen, wenden Sie sich an Ihren
Fachhändler.
Eigenschaften
 Stellt das analoge Videosignal eines der 2 bzw. 4
angeschlossenen PCs auf einem Monitor / Projektor /
Beamer dar.
 Hohe Videoqualität bis zu 1920 x 1440, DDC1, DDC 2,
DDC2B, DDC2B+, DDC2AB.
 Videobandbreite 250 MHz.
 "Hot Plug"-Fähigkeit.
 Auto Skip: Überspringen von angeschlossenen aber nicht
eingeschalteten PCs.
Technische Daten
Funktion
PC HD-15
Buchse
Stecker
Monitor HD-15
Buchse
Online
LED
Ausgewählt
Auswahltaste
VGA Auflösung
Netzadapter (Min.)
Gehäuse
Gewicht
Abmessungen (LxBxH)
2-fach
Hardware Anforderungen
Monitor (Projektor)
PC
Gehäuse Frontansicht
4-fach
1. PC Auswahltaste
Betätigen Sie eine der Auswahltasten um den entsprechend
angeschlossenen PC auszuwählen, die entsprechende LED
wird nun leuchten.
2. Anschluß-LEDs
Alle roten LEDs blinken, wenn der Video Selector korrekt an
die Spannungsversorgung angeschlossen worden ist. Nach
Anschluss der PCs hören die roten LEDs auf zublinken.
Die grünen LEDs leuchten wenn an den entsprechenden
Anschlüssen eingeschaltete PCs angeschlossen sind.
Die rote LED blinkt und die Grüne leuchtet wenn an dem
entsprechenden Anschluss ein eingeschalteter PC
angeschlossen und ausgewählt ist.
2-fach 4-fach
2 4
1 1
2 4
2 4
2 4
1920x1440 bei 250MHz
DC 9V 300mA
Metall
400 g 420 g
128x75x45
Ein VGA-, SVGA- oder
Multisync-Monitor.
Eine Grafik-Karte (VGA, XGA oder
SVGA).
1
2
Gehäuse Rückansicht
1 2 3
1. Spannungsversorgungsanschluss: Zum Anschluss des
9V-Gleichstrom-300mA-Netzadapters.
2. Monitoranschluss: Verbinden Sie den Monitor mit diesem
Anschluss.
3. PC (VGA / XGA / SVGA) Anschlüsse: Verbinden Sie die
Video-, Schnittstellen (VGA / XGA / SVGA) der PCs mit den
zugehörigen Anschlüssen des Video Selectors. Die Anschlüsse
sind nummeriert und mit einem Computer Symbol
gekennzeichnet.
Installation & Betrieb
Bevor Sie beginnen, stellen Sie sicher, dass alle Geräte, die
angeschlossen werden sollen, ausgeschaltet sind.
1. Schließen Sie den Monitor an den Monitor Anschluss des
Video Selectors an.
2. Verbinden Sie dann die Video-Schnittstellen der PCs mit den
zugehörigen Anschlüssen des Video Selectors.
3. Verbinden Sie das Netzteil mit dem Video Selector und einer
Steckdose.
4. Schalten Sie die angeschlossenen PCs und Monitore ein.
Standardmäßig wird der erste eingeschaltete PC automatisch
ausgewählt und dann verbunden. Die grünen LEDs der
Anschlüsse mit denen PCs verbunden sind leuchten nun.
5. Betätigen Sie die Auswahltaste des entsprechenden
Anschlusses dessen Monitorbild Sie anzeigen möchten. Die
rote LED des Anschlusses blinkt und die Grüne leuchtet und
zeigt an das der Computer eingeschaltet und ausgewählt ist.
