- Seite 1 VISION & CONTROL Gebrauchsanleitung Gebrauchsanleitung A-DIF-120x240-B470-SL A-DIF-120x240-B470-SL Diffuse LED-Flächenbeleuchtung, Diffuse LED-Flächenbeleuchtung, Leuchtfarbe: Blau - 470 nm Leuchtfarbe: Blau - 470 nm 999.995.567.10-de-1.0 © Vision & Control GmbH 2019...
- Seite 2 Impressum Herausgeber / Hersteller Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Telefax: +49 (0) 3681 7974-33 www.vision-control.com Dokumentenname 999.995.567.10-de-1.0 Erstausgabedatum 22.02.2019 Änderungsdatum 22.08.2019 Copyright © Vision & Control GmbH 2019 Urheberrecht Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
- Seite 3 Gültigkeit Die vorliegende Gebrauchsanleitung hat Gültigkeit für folgendes Gerät: Gerät Bestell-Nr. A-DIF-120x240-B470-SL 1-33-118 Produktidentifikation Bezeichnung Beschreibung Flächenbeleuchtung Diffuse Abdeckung 120x240 Abmessung Lichtaustrittsfläche: 120 mm x 240 mm B470 Wellenlänge: Blau - 470 nm vicolux smart light: Blitzbare LED-Beleuchtung (LEDs ohne Vorwiderstand), ohne integrierten Beleuchtungscontroller ©...
-
Seite 4: Inhaltsverzeichnis
A-DIF-120x240-B470-SL Inhaltsverzeichnis INHALTSVERZEICHNIS 1 Informationen zur Gebrauchsanleitung............7 1.1 Bestimmungsgemäße Verwendung..............7 1.2 Nicht bestimmungsgemäße Verwendung.............8 1.3 Qualifiziertes Personal..................8 1.4 Gewährleistung und Haftung................9 2 Sicherheit......................10 2.1 Darstellung von Sicherheitshinweisen............10 2.2 Sicherheit beim Umgang mit dem Gerät............11 3 Lieferumfang und Zubehör.................12 3.1 Lieferumfang....................12 3.2 Zubehör.......................12... - Seite 5 A-DIF-120x240-B470-SL Inhaltsverzeichnis 8.1 Wartung...................... 31 8.2 Support....................... 32 9 Entsorgung....................33 10 EU-Konformitätserklärung................ 34 © Vision & Control GmbH 2019 999.995.567.10-de-1.0...
- Seite 6 A-DIF-120x240-B470-SL 999.995.567.10-de-1.0 © Vision & Control GmbH 2019...
-
Seite 7: Informationen Zur Gebrauchsanleitung
A-DIF-120x240-B470-SL Informationen zur Gebrauchsanleitung 1 INFORMATIONEN ZUR GEBRAUCHSANLEITUNG Diese Gebrauchsanleitung enthält technische Informationen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformationen entsprechend dem aktuellen Stand zur Drucklegung. Die Benutzung der Gebrauchsanleitung erleichtert es, das Gerät kennen zu lernen und Störungen durch unsachgemäße Bedienung zu vermeiden. -
Seite 8: Nicht Bestimmungsgemäße Verwendung
A-DIF-120x240-B470-SL Informationen zur Gebrauchsanleitung 1.2 Nicht bestimmungsgemäße Verwendung Jede nicht bestimmungsgemäße Verwendung und alle nicht in dieser Gebrauchsanleitung beschriebenen Einsätze des Geräts sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers. Vernünftigerweise vorhersehbare Fehlanwendungen sind: • Nichtbeachten der Gebrauchsanleitung, • Fehlbedienung, •... -
Seite 9: Gewährleistung Und Haftung
A-DIF-120x240-B470-SL Informationen zur Gebrauchsanleitung 1.4 Gewährleistung und Haftung Der Inhalt dieses Dokumentes wurde sorgfältig geprüft und entspricht dem aktuellen Stand zum Zeitpunkt der Veröffentlichung. Der Hersteller haftet jedoch nicht für eventuelle Schäden, die sich aus der Anwendung dieser Ausgabe ergeben und lehnt jegliche daraus abgeleitete Gewährleistung ab. -
Seite 10: Sicherheit
A-DIF-120x240-B470-SL Sicherheit 2 SICHERHEIT 2.1 Darstellung von Sicherheitshinweisen Sicherheitshinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. Die Gefahr und deren Ursache werden beschrieben und anschließend Maßnahmen zur Vermeidung anzunehmender Folgen der Gefahr genannt. Diese Maßnahmen sind einzuhalten. -
Seite 11: Sicherheit Beim Umgang Mit Dem Gerät
A-DIF-120x240-B470-SL Sicherheit 2.2 Sicherheit beim Umgang mit dem Gerät Lesen Sie die folgenden Sicherheitshinweise sorgfältig und vollständig. Befolgen Sie die Hinweise zu Ihrer eigenen Sicherheit und für die Sicherheit anderer Personen. Auf Gefahren, die über die Sicherheitshinweise hinausgehen, wird in dieser Gebrauchsanleitung an den betreffenden Stellen gesondert hingewiesen. -
Seite 12: Lieferumfang Und Zubehör
A-DIF-120x240-B470-SL Lieferumfang und Zubehör 3 LIEFERUMFANG UND ZUBEHÖR 3.1 Lieferumfang Bezeichnung Anzahl Gerät A-DIF-120x240-B470-SL Gebrauchsanleitung A-DIF-120x240-B470-SL 3.2 Zubehör Anschlusskabel M8, 4-polig mit offenem Kabelende Bezeichnung Beschreibung Bestell-Nr. Kabel mit Buchse M8, Anschlusskabel mit 4-poliger 1-11-611 4pol, gerade, 1 m M8 Buchse und offenem Kabelende mit Aderendhülsen, 4 x 0,5 PUR,... - Seite 13 A-DIF-120x240-B470-SL Lieferumfang und Zubehör vicolux smart light Beleuchtungscontroller Bezeichnung Beschreibung Bestell-Nr. DLC-3005 Digitaler Beleuchtungscontroller, 1-30-202 Wandmontage, Dauerbetrieb 4,8 A, Blitzbetrieb 9,3 A DLC-3005-R Digitaler Beleuchtungscontroller, 1-30-209 Hutschienenmontage, Dauerbetrieb 4,8 A, Blitzbetrieb 9,3 A Anschlusskabel Beleuchtung (M8, 4-polig) an DLC Bezeichnung Beschreibung Bestell-Nr.
-
Seite 14: Gerätebeschreibung

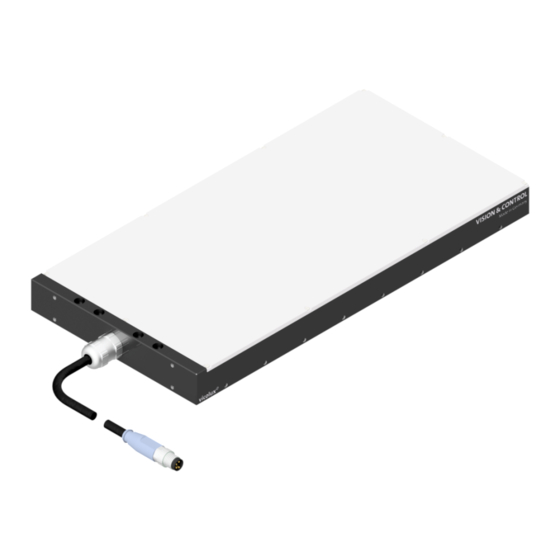

A-DIF-120x240-B470-SL Gerätebeschreibung 4 GERÄTEBESCHREIBUNG 4.1 Geräteansichten Abb. 1: Geräteansicht Lichtaustrittsfläche 4 x M4 Montagebohrung (durchgehend), 4 x Ø6 H7 - Tiefe 3,4 mm (beidseitig) 4 x M3 Montagebohrung - Tiefe 6,2 mm Anschlusskabel mit 4-poligem M8-Stecker Gehäuse 8 x M3 Montagebohrung - Tiefe 10,0 mm (beidseitig) 999.995.567.10-de-1.0... -
Seite 15: Hinweise Auf Dem Gerät
A-DIF-120x240-B470-SL Gerätebeschreibung 4.2 Hinweise auf dem Gerät Auf dem Gerät befinden sich folgende Hinweise: Typenschild A-DIF-120x240-XXXX-SL Made in Germany www.vision-control.com Abb. 2: Typenschild Gerätebezeichnung als DataMatrix-Code Herstellerinformation Gerätebezeichnung als Klartext © Vision & Control GmbH 2019 999.995.567.10-de-1.0... -
Seite 16: Technische Daten
A-DIF-120x240-B470-SL Technische Daten 5 TECHNISCHE DATEN 5.1 Allgemeine Parameter Parameter Eigenschaft Gehäusematerial Aluminium, schwarz eloxiert Optisches Material PMMA Abmessung Gehäuse 127 mm x 255 mm x 21 mm (ohne Stecker) Abmessung Lichtaustrittsöffnung 120 mm x 240 mm Gewicht 775 g... - Seite 17 A-DIF-120x240-B470-SL Technische Daten Anschlusskabel Parameter Eigenschaft Länge 150 mm Kabeldurchmesser 5,0 mm Aderquerschnitt 4 x 0,5 mm² Material Mantel Schleppkettentauglich Biegeradius Kabel fest min. 5 x Kabeldurchmesser Biegeradius Kabel bewegt min. 10 x Kabeldurchmesser Biegezyklen min 4 Mio. Robotertauglich nein...
-
Seite 18: Elektrische Parameter
A-DIF-120x240-B470-SL Technische Daten 5.2 Elektrische Parameter ACHTUNG Wird die Beleuchtung an Stromquellen anderer Hersteller betrieben, stellen Sie sicher, dass die Grenzwerte für Temperatur, Strom und Impulszeit eingehalten werden! Beachten Sie die Angaben im Diagramm: "Impulsbelastung". Es erfolgt keine automatische Begrenzung der elektrischen Parameter. Die Gerätetemperatur wird nicht automatisch überwacht. - Seite 19 A-DIF-120x240-B470-SL Technische Daten Impulsbelastung 0,05 0,02 25,0 20,0 15,0 10,0 1,0 E-1 1,0 E+0 1,0 E+1 1,0 E+2 Schaltverhältnis Einschaltdauer Ausschaltdauer Abb. 3: Impulsbelastung © Vision & Control GmbH 2019 999.995.567.10-de-1.0...
-
Seite 20: Lichttechnische Parameter
A-DIF-120x240-B470-SL Technische Daten 5.3 Lichttechnische Parameter Parameter Peakwellenlänge λ 464 nm peak Dominante Wellenlänge λ 463 nm 470 nm 476 nm Spektrale Bandbreite Δλ 25 nm Dauerbetrieb Strahldichte 25 W/(m²sr) 30 W/(m²sr) Blitzbetrieb / Impulsbetrieb Strahldichte 95 W/(m²sr) Die angegebenen Werte werden ab einem LED-Strom von 1,3 A eingehalten. -
Seite 21: Bedingungen Für Betrieb, Lagerung Und Transport
A-DIF-120x240-B470-SL Technische Daten 5.4 Bedingungen für Betrieb, Lagerung und Transport Halten Sie bei Transport und Lagerung des Gerätes die angegebenen Umgebungsbedingungen ein. Beachten Sie für das Zubehör sowie angeschlossene Geräte und Komponenten die spezifischen Angaben in den dazugehörenden Gebrauchsanleitungen. Umgebungsbedingungen... -
Seite 22: Technische Zeichnung
A-DIF-120x240-B470-SL Technische Daten 5.5 Technische Zeichnung 18,5 18,5 Ø5 33,5 Abb. 5: Technische Zeichnung (Angaben in mm) 999.995.567.10-de-1.0 © Vision & Control GmbH 2019... -
Seite 23: Inbetriebnahme
A-DIF-120x240-B470-SL Inbetriebnahme 6 INBETRIEBNAHME 6.1 Entpacken 1. Pappe mit Gerät aus dem Karton heben. 2. Eingeschlagene Seiten auf der Unterseite der Pappe nach außen klappen. Folie lockert sich und bildet eine Einschubtasche. 3. Gerät aus Einschubtasche entnehmen. 4. Verpackungsmaterial entsorgen. -
Seite 24: Gerät Montieren
A-DIF-120x240-B470-SL Inbetriebnahme 6.2 Gerät montieren ACHTUNG Montage- und Anschlussarbeiten nur in abgeschaltetem und spannungslosem Zustand durchführen. Zur Montage des Gerätes befinden sich an den Seiten Gewindebohrungen. Abb. 6: Montagebohrungen 4 x M4 Gewindebohrung (durchgehend) 4 x Ø6 H7 - Tiefe: 3,4 mm (beidseitig) -
Seite 25: Anschließen
A-DIF-120x240-B470-SL Inbetriebnahme 6.3 Anschließen ACHTUNG Montage- und Anschlussarbeiten nur in abgeschaltetem und spannungslosem Zustand durchführen. ACHTUNG Beschädigung der Kabel • Vorgegebene minimale Biegeradien einhalten. • Kabel immer mit einer Zugentlastung montieren. • Kabel entsprechend der Spezifikation (siehe Datenblatt) verwenden. 6.3.1 Anschluss an vicolux smart light... -
Seite 26: Anschlussbelegung
A-DIF-120x240-B470-SL Inbetriebnahme Schließen Sie das Gerät mit Hilfe des M8 Adapterkabels entsprechend der Anschlussbelegung an den vicolux smart light Beleuchtungscontroller an. Beachten Sie hierfür die Gebrauchsanleitung des jeweiligen Beleuchtungscontrollers. 6.3.2 Anschlussbelegung Schließen Sie das Gerät entsprechend der Anschlussbelegung mit Hilfe des M8 Anschlusssteckers elektrisch an. -
Seite 27: Konfiguration
A-DIF-120x240-B470-SL Inbetriebnahme 6.4 Konfiguration Konfiguration mit vicolux smart light Beleuchtungscontrollern Bei Verwendung eines vicolux smart light Beleuchtungscontrollers erfolgt die Konfiguration der Beleuchtungen über die Bedienoberfläche DLC Server Control Center. Nähere Informationen entnehmen Sie der Gebrauchsanleitung DLC Server Control Center. © Vision & Control GmbH 2019... -
Seite 28: Betrieb
A-DIF-120x240-B470-SL Betrieb 7 BETRIEB VORSICHT Physiologische Effekte durch Blitzlichter • Arbeiten unter Blitzlichtern kann Effekte wie Kopfschmerzen, Übelkeit oder epileptische Anfälle verursachen. • Blickkontakt zu Blitzlichtern / Stroboskopen vermeiden. • Schutzbrille tragen. • Bei bekannt vorliegender Epilepsie nicht im Bereich von Blitzlichtern / Stroboskopen aufhalten oder arbeiten. -
Seite 29: Betriebsbereitschaft Herstellen
A-DIF-120x240-B470-SL Betrieb 7.1 Betriebsbereitschaft herstellen ACHTUNG Die Beleuchtung ist ausschließlich für den Betrieb an geeigneten Controllern vorgesehen. Alle vorgegebenen Parameter müssen eingehalten werden. Die Beleuchtung wird mit Einschalten des LED-Stromes I angeschaltet. Die Beleuchtung wird durch Ausschalten des LED-Stromes I ausgeschaltet. -
Seite 30: Betriebsarten
A-DIF-120x240-B470-SL Betrieb 7.3 Betriebsarten Dauerbetrieb Legen Sie für den Dauerbetrieb einen Konstantstrom I an die Beleuchtung Blitzbetrieb Legen Sie für den Puls- bzw. Blitzbetrieb Stromimpulse I an die Beleuchtung Halten Sie die angegebenen Parameter ein. siehe "Elektrische Parameter", Seite 18 999.995.567.10-de-1.0... -
Seite 31: Wartung Und Support
A-DIF-120x240-B470-SL Wartung und Support 8 WARTUNG UND SUPPORT 8.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gereinigt werden. Das Gehäuse kann unter den Bedingungen der angegebenen Schutzklasse gereinigt werden. Reinigungsmittel dürfen nicht direkt auf das Gehäuse aufgebracht werden und das Gehäuse darf nicht gebadet werden. -
Seite 32: Support
A-DIF-120x240-B470-SL Wartung und Support 8.2 Support Technischer Support Wenn Sie technische Fragen zu unseren Produkten haben, wenden Sie sich an unseren technischen Support. Wir stehen Ihnen gern zur Verfügung: Montag bis Donnerstag 8.00 - 17.00 Uhr und Freitag 8.00 - 15.00 Uhr. -
Seite 33: Entsorgung
A-DIF-120x240-B470-SL Entsorgung 9 ENTSORGUNG Gerät, Zubehör und Verpackungsmaterial müssen einer umweltgerechten Wiederverwertung zugeführt werden. Elektrogeräte und -werkzeuge nicht in den Hausmüll werfen! Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und deren Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten... -
Seite 34: Eu-Konformitätserklärung
D-98527 Suhl, Germany Bevollmächtigter: Dr. Jürgen Geffe, Geschäftsführer Wir, die Vision & Control GmbH Suhl, erklären, dass das nachfolgend beschriebene Produkt – Bezeichnung: A-DIF-120x240-B470-SL – Bestell-Nr.: 1-33-118 in Übereinstimmung mit folgenden Normen und normativen Dokumenten hergestellt wurde: • 2014/30/EU - Elektromagnetische Verträglichkeit (EMV-Richtlinie) •... - Seite 35 A-DIF-120x240-B470-SL © Vision & Control GmbH 2019 999.995.567.10-de-1.0...
- Seite 36 Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Telefax: +49 (0) 3681 7974-33 Vision & Control GmbH...
