Inhaltszusammenfassung für Digital Devices Octopus Net Rack

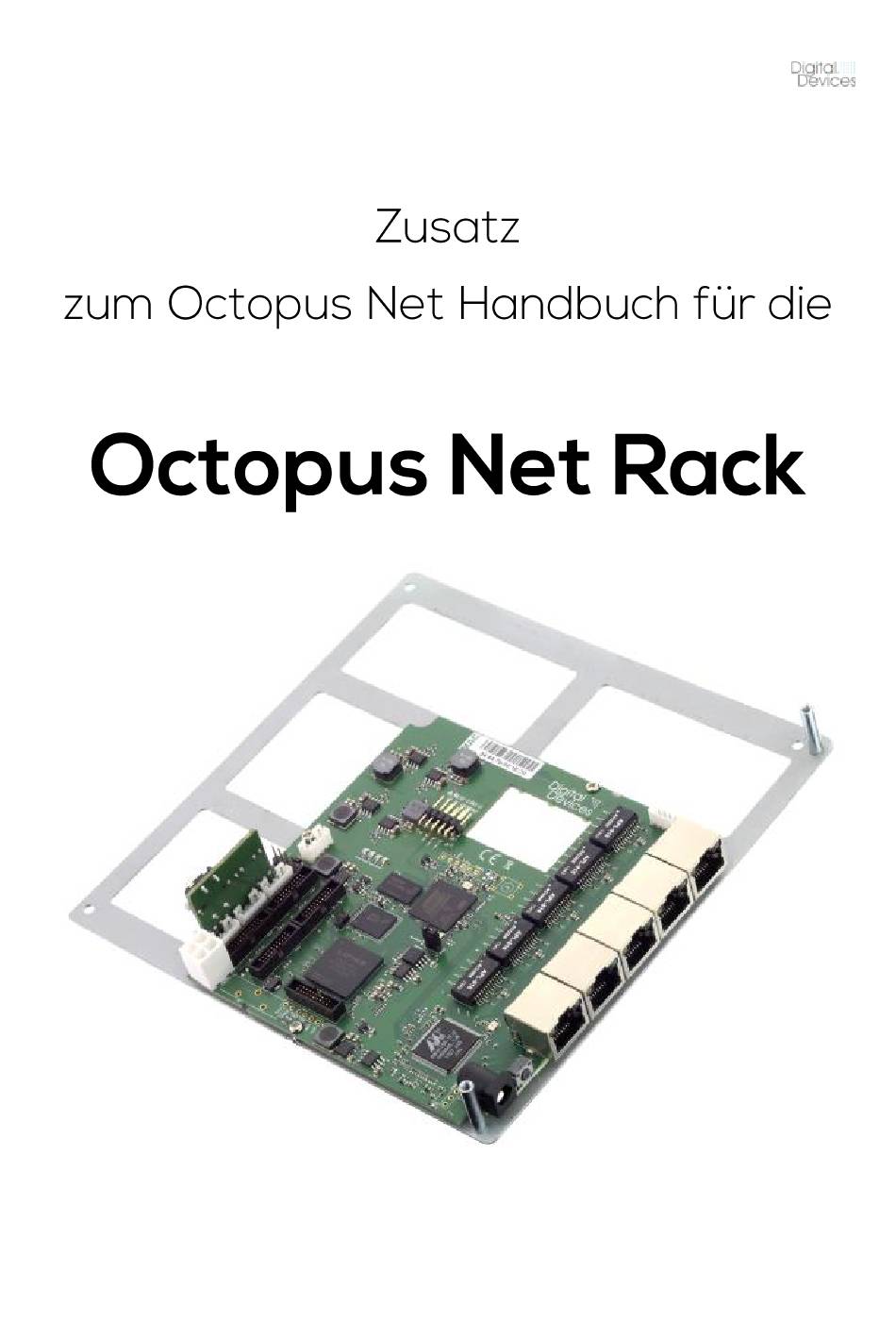

- Seite 1 V 1.05 vom 18.11.2014...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einordnung Lieferumfang Erweiterung Beschreibung der Platine Einbau Besonderheiten... -
Seite 3: Einordnung
Ausbaustufe (2/4 Tuner + 1x Flex-CI) das Maximum erreicht. Mit der Nutzung einer Octopus Net Rack können alle möglichen Erweiterungsports genutzt werden. Der Octopus Net Rack liegt unter anderem immer ein mini-ITX Grundrahmen bei. So kann Sie in ein individuelles Gehäuse nach mini-ITX bzw. ITX Spezifikationen verbaut werden... -
Seite 4: Lieferumfang
V2) für DVB-S/S2, DVB-T/T2 und DVB-C/C2) sowie dem Flex-CI Modul erweiterbar. Dabei können je Octopus Net Rack bis zu 4 Erweiterungen angesteckt werden. Damit sind bis zu 4 DuoFlex Twin-Tuner (8 Tuner) nutzbar. Auch in Kombination mit (maximal zwei) Flex CI sind individuelle Konfigurationen möglich (siehe Konfigurationsbeispiele). -
Seite 5: Beschreibung Der Platine

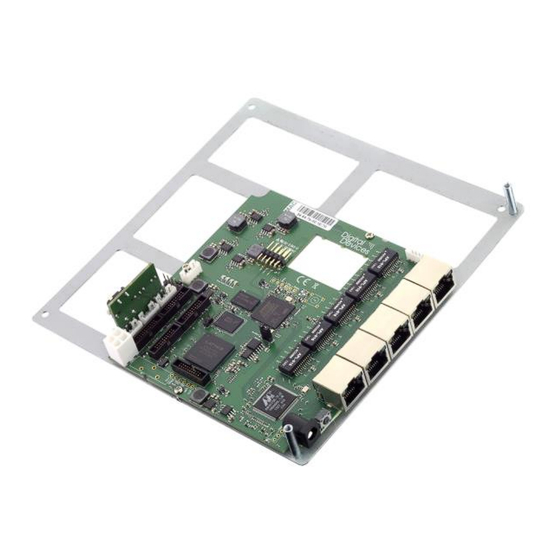

Beschreibung der Platine 1. 5 Port 1 Gb mang. Switch 2. Buchse für externes Netzteil 3. Resetbutton 4. Molex Buchse für internes Netzteil 5. E/A Schalter mit LED 6. Status LED 1 und 2 7. Anschluss Erweiterung 2 (kein Flex CI möglich) 8. -
Seite 6: Einbau
Einbau Der Octopus Net Rack liegt folgendes Einbauzubehör bei: mini ITX Rückblende mini ITX Grundrahmen Befestigungsbrücke (für maximal 4 DuoFlex Erweiterungen) 4x 25 cm Stromadapter (Rack Platine zu den DuoFlex Erweiterungen) 5 Schrauben für Octopus Net Rack Die Stromversorgung der DuoFlex Twin-Tuner oder Flex-CI Module erfolgt direkt von der Platine zur jeweiligen Erweiterung. - Seite 7 Die Octopus Net Rack wir auf den mini-ITX Grundrahmen mit Hilfe der beigelegten Schrauben (grüne Pfeile) aufgeschraubt. Mit Hilfe der Befestigungspunkte des mini-ITX Grundrahmens (schwarze Pfeile) kann die Octopus Net Rack so in einem mini-ITX oder ITX Gehäuse fachgerecht verbaut werden. Zur Befestigung benutzen Sie bitte die dem jeweiligen Gehäuse beiliegenden Schrauben und/oder Abstandsbolzen.
- Seite 8 Der Einbau eines DuoFlex Twin-Tuner erfolgt dabei wie folgt. Das Slotblech wird durch das Lösen der beiden Schrauben vom Twin-Tuner entfernt und wird nicht benötigt. Diese beiden Schrauben (grüne Pfeile) werden dann zur Befestigung der Twin-Tuner auf der Befestigungsbrücke genutzt. Je Twin-Tuner sind diese Befestigungsschritte zu wiederholen.
-
Seite 9: Besonderheiten
Stromkreis zu schließen. Achtung: Farben können, wenn der Standard nicht eingehalten wird, abweichen. Alternativ kann ein ATX Testkabel verwendet werden. Die Octopus NET Rack kann das ATX Netzteil nicht steuern. Das Netzteil muss laufen und Strom liefern, der Anschluss für den Powerbutton dient lediglich dem Ein- und Ausschalten der Octopus Net Rack.
