TiCad GOLDFINGER Bedienungsanleitung Seite 2

READ ME FIRST
TiCad GOLDFINGER
Herzlichen Glückwunsch!
Sie haben sich für ein ausgezeichnetes Produkt aus dem Hau-
se TiCad entschieden! Unsere hochwertigen Produkte werden
in sorgfältiger Handarbeit in unserer Produktion in Altenstadt
(Hessen) für Sie hergestellt.
Damit Sie lange Freude an Ihrem Trolley haben, möchten wir Sie
bitten, diese Bedienungsanleitung aufmerksam zu lesen. Sie ent-
hält viele wichtige Hinweise, die Ihnen die Nutzung Ihres Wagens
erleichtern.
Sollten Sie weitere Fragen zur Bedienung oder Pflege Ihres
Trolleys haben, wenden Sie sich bitte an Ihren Fachhändler.
Ein schönes Spiel und viel Erfolg wünscht Ihnen TiCad.

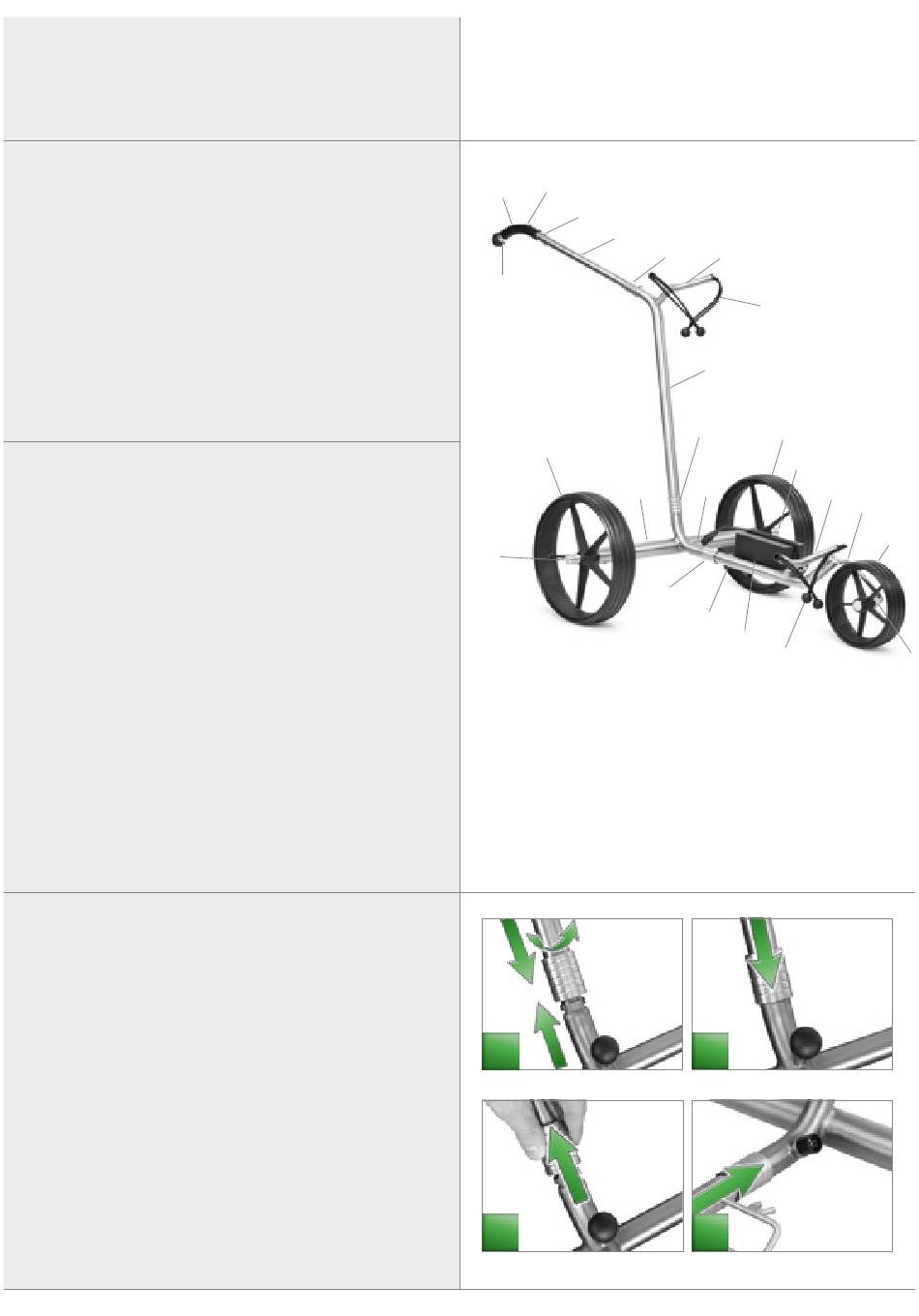

IHR TICAD GOLDFINGER IM DETAIL
1 Drehgriffsteuerung
2 Deichsel-Ledergriff
3 Einzeltaster
4 Schirmadapter
5 Deichsel
6 Obere Fixfest-Verbindung
7 Obere Taschenauflage
8 Gummizeisinge
9 Mittelrohr
10 Mittlere Fixfest-Verbindung
11 Motorrohr
*Glasfaserkunststoff (PA 6 GF 30)
AUFBAU
Verbindungsstellen (Fixfest-Verbindungen):
Der Rahmen Ihres TiCad-Trolleys wird mit Fixfest-Verbindungen
zusammengefügt. Zum Verbinden drücken Sie die beiden Rah-
menteile ineinander und drehen eines der Teile leicht, damit die
Verzahnung einrastet (1+2). Wenn der Außenring übergesprun-
gen ist, ist die Verbindung fest. Zum Lösen der Verbindung zie-
hen Sie den Außenring nach hinten (3).
Verbinden Sie zunächst Motor- und Unterrohr (4). Fahren Sie an-
schließend mit der Radmontage fort.
Ob die Rahmenteile richtig zusammengesetzt wurden, können
Sie anhand der Abbildungen kontrollieren. Der Anschluss für den
Akku muss immer links vom Unterrohr liegen (Fahrtrichtung),
um die Stromversorgung zu ermöglichen.
2
12 Schiebehülse
13 Antriebsrad aus GFK*
14 Anschluss für Akku
15 Untere Fixfest-Verbindung
16 Batteriekorb
(verdeckt)
17 Unterrohr
18 Untere Taschenauflage
19 Vorderachse
20 Rändelhülse
21 Vorderrad aus GFK*
3
2
4
5
1
13
1 1
12
Abbildung:
TiCad Goldfinger mit Drehgriffsteuerung und GFK*-Rädern;
auch als
TiCad Goldfinger mit Doppeltastensteuerung erhältlich.
1
Fügen der Fixfest-Verbindungen
3
Lösen der Fixfest-Verbindungen
7
6
8
9
10
13
12
14
18
15
17
16
8
2
4
Motorrohr und Unterrohr
19
21
20
