elco QAA74 Bedienungsanleitung
Inhaltszusammenfassung für elco QAA74
- Seite 1 QAA74 Bedienungsanleitung Istruzioni per l'uso Notice d'utilisation Gebruiksaanwijzing Operation Manual 02/2019 Art. Nr. 3724584...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis /Montage Inhaltsverzeichnis Montage ......................2 Bedienelemente ....................3 Symbole der Bedienung .................. 4 Übersicht Menüstruktur ................... 5 Übersicht Bedienseiten ................... 6 Themenseite Heizung / (Kühlung) ..............7 Themenseite Trinkwasser ................7 Themenseite Info / Fehler zurücksetzen ............8 Themenseite Service-/Einstellungen Heizung ..........9 Themenseite Service-/Einstellungen Kühlung /Schwimmbad ...... -
Seite 3: Bedienelemente

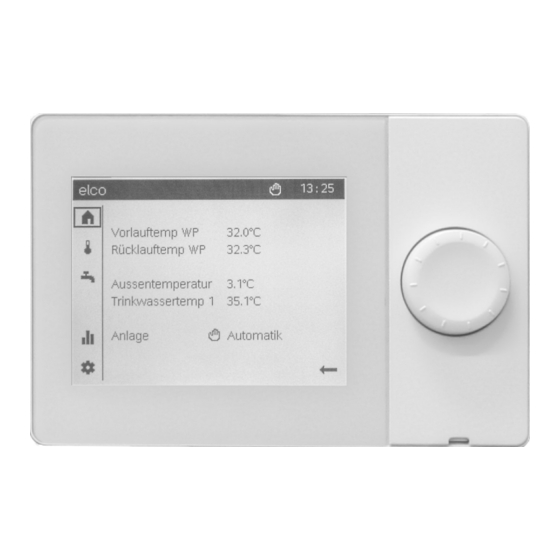

Bedienelemente Bedienelemente Mit Hilfe des Dreh-Drück-Knopfes (1) kann die Wärmeerzeugung intuitiv be- dient werden. Drehen nach rechts und links navigiert den Cursor (2) auf dem Display an die gewünschte Stelle oder verändert Ein- stellwerte nach oben oder unten. Durch Drücken des Dreh-Drück- Knopfes (1) wird der markierte Menü- punkt ausgewählt oder eine Verände- rung bestätigt. -
Seite 4: Symbole Der Bedienung
Symbole der Bedienung Symbole der Statusleiste In der Statusleiste wird mit Hilfe von Symbolen auf spezielle Betriebszustände hingewiesen: Symbol Bedeutung Alarm: - Am Wärmeerzeuger liegt ein Fehler vor Wartung/Sonderbetrieb: - An der Anlage liegt eine Wartungsmeldung an ODER - Ein Sonderbetrieb wurde manuell aktiviert (Estrichfunktion, Notbetrieb, Relaistest ….) Handbetrieb: - Der Wärmeerzeuger oder die Heizkreise befinden sich im Handbetrieb Erzeuger:... -
Seite 5: Übersicht Menüstruktur
Übersicht Menüstruktur Menüstruktur des Wärmeerzeugers Die zur Verfügung stehenden Menüpunkte und Einstellwerte sind variabel und abhängig von bereits gemachten Konfiguratio- nen. Die Abbildung zeigt eine beispielhafte Darstellung des Menübaums Hauptmenü Themenseite Heizung Zone 1, 2, 3 Zeitprogramm Themenseite Trinkwarmwasser Zeitprogramm Infoseiten Fehler / Wartungsmeldungen Status Wärmeerzeuger... -
Seite 6: Übersicht Bedienseiten
Übersicht Bedienseiten Grundanzeige In der Grundanzeige werden die wich- tigsten Temperaturwerte auf einer Seite Vorlauftemp 35°C angezeigt. Rücklauftemp 33°C Über den Anlagenschalter kann die Aussentemperatur 18°C Betriebsart aller angeschlossenen Trinkwassertemp 55°C Heizkreise (Zonen) gemeinsam verän- dert werden. Anlage Automatik Themenseite Heizung/(Kühlung) Die Betriebsarten, die Komfortsolltem- Zone 1 Temperatur... -
Seite 7: Themenseite Heizung / (Kühlung)
Themenseite Heizung / (Kühlung) Themenseite Trinkwasser Heizung/(Kühlung) bedienen Temporär Auswahl der Zone Temperatur Zone 1 Die Funktion Temporär 'Wärmer' oder Falls mehrere Zonen (Heizkreise) vor- 'Kälter' bietet die Möglichkeit, in beson- handen sind wird im ersten Schritt die Betriebsart Automatik deren Situationen die Temperatur kurz- Zone ausgewählt deren Einstellungen Temporär... -
Seite 8: Themenseite Info Fehler Zurücksetzen
Themenseite Info Fehler zurücksetzen Information anzeigen Mit der Themenseite Info können Aussentemperatur diverse Anlageninformationen abge- rufen werden. Aussentemperatur 5.0°C Aussentemp min -10.0°C Aussentemp max 15.0°C Mögliche Infowerte Je nach Gerätetyp, -konfiguration und Fehlermeldung Trinkwassertemperatur 1 / 2 Betriebszustand sind einzelne Infozei- ... -
Seite 9: Themenseite Service-/Einstellungen Heizung
Themenseite Service-/Einstellungen -Heizungsparametrierung Über die Themenseite Service- 14:42 Einstellungen können weitergehende Anpassungen an den Zonen Ländereinstellungen (Heizkreise / Kühlkreise) vorgenom- Sonderbetriebe men werden. Einstellungen Experte 14:42 Raumtemperatur Frostschutz Im Schutzbetrieb wird automatisch Die Raumtemperatur kann nach un- Heizung Zone 1 (1/2) terschiedlichen Sollwerten geführt ein zu tiefes Absinken der... -
Seite 10: Themenseite Service-/Einstellungen Kühlung /Schwimmbad
Themenseite Service-/Einstellungen -Kühlung -Schwimmbad Kühlung (nicht bei allen Geräten möglich) Um die Kühlkreise nutzen zu können, muss die entsprechende Hydraulik- variante von der Heizungsfachkraft eingestellt sein. Kühlkennlinie Sollwert Anhand der Kühlkennlinie bestimmt 14:42 Der Kühlbetrieb wird automatisch der Regler die benötigte Vorlauftem- Kühlung Zone 1 (1/2) aufgenommen, wenn die Raum-... -
Seite 11: Technische Daten
Produktgruppe: Regler Name oder Modelkennung des Lieferanten Klasse des Beitrag des Temperaturreglers zur jahres- Warenzeichen des Temperatur- zeitbedingten Raumheizungsenergieeffizienz Lieferanten reglers Siemens AG QAA74 Ein-/Aus-Heizgerät mit Bedienmodul QAA74 Modulierendes-Heizgerät mit Bedien- modul QAA74 Modulierendes-Heizgerät mit Bedien- modul QAA74 und Außenfühler... - Seite 52 Service: ELCO GmbH Hohenzollernstraße 31 D - 72379 Hechingen www.elco.net...
