Weitere Bedienelemente und Anpassungen durch den Anwender

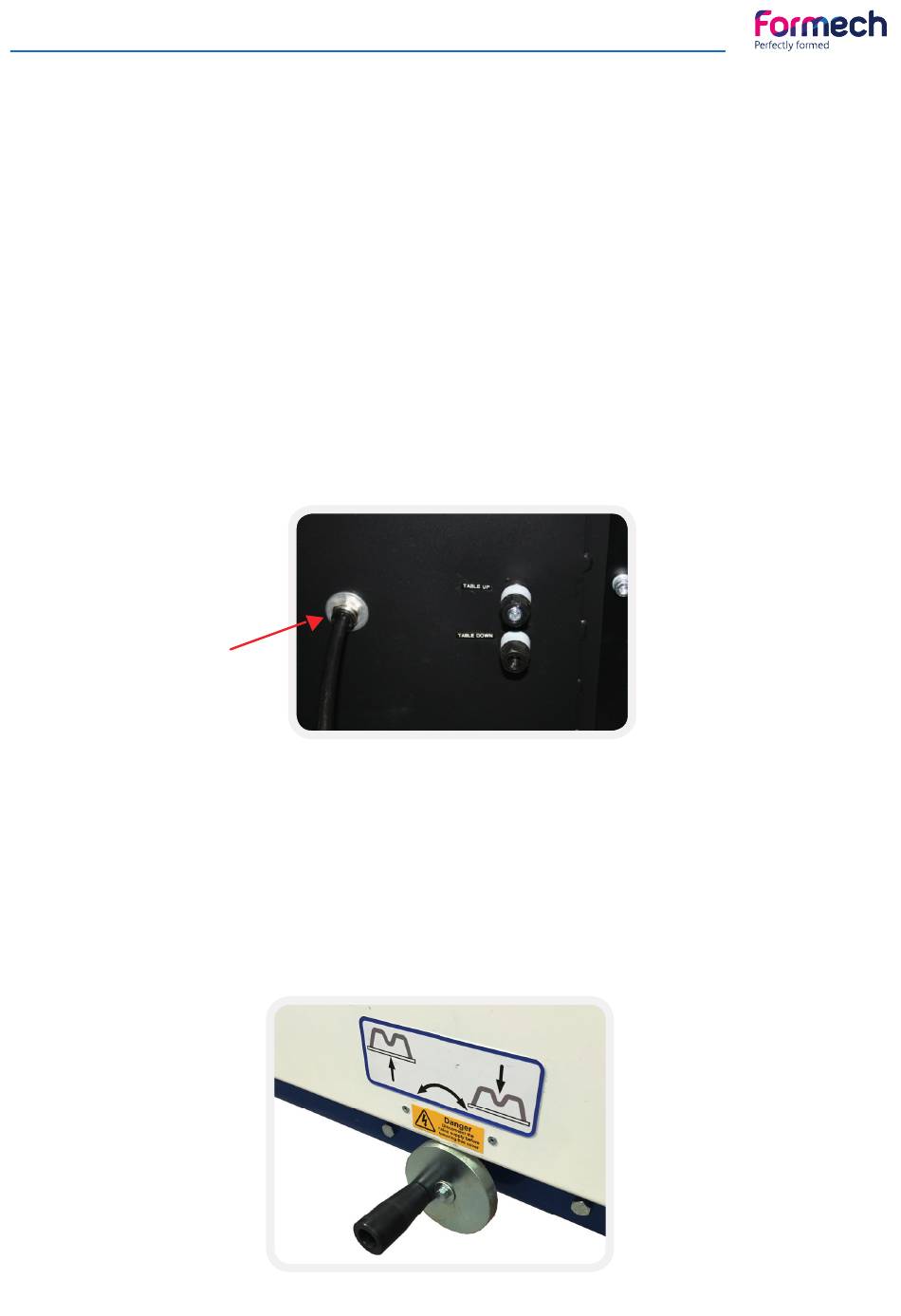

Einstellung der Tischgeschwindigkeit

Zwei Einstellungsmöglichkeiten der Tischgeschwindigkeit befi nden sich auf der unteren rechten Seite an der
hinteren Abdeckung (von der Rückseite der Maschine aus gesehen).
Das sind Durchfl ussregulatoren, um die ausströmende Luft vom pneumatischen Zylinder des Tischs einzus-
tellen.
Durch Einstecken eines 6mm Sechskantschlüssels und Drehen im Uhrzeigersinn oder gegen den Uhrzeiger-
sinn lassen sich die Durchfl ussregulatoren justieren.
Drehen im Uhrzeigersinn reduziert die Luftausströmung und reduziert damit die Zylinder/Tischgeschwin-
digkeit. Drehen gegen den Uhrzeigersinn erhöht die Luftausströmung und erhöht damit die Zylinder/
Tischgeschwindigkeit. Mit dem oberen Durchfl ussregulator stellen Sie die Geschwindigkeit zum Hochfahren
des Tischs ein.
Mit dem unteren Durchfl ussregulator stellen Sie die Geschwindigkeit zum Herunterfahren des Tischs ein.
SEIEN SIE VORSICHTIG, WENN SIE AN DIE RÜCKSEITE DER MASCHINE ARBEITEN. IN DIESEM BEREICH
KÖNNTEN SEHR HEISSE STELLEN SEIN.
Druckluftzufuhr
Einstellung der Tischhöhe
Der untere Haltepunkt des Tischs kann leicht von außerhalb der Maschine eingestellt werden.
Die Einstellung erfolgt durch Justieren der Kurbelwelle unten an der linken Seitenwand.
Einfachheitshalber hat die Welle ein 22mm Sechskant-Ende. Ein Drehgriff ist dafür mitgeliefert. Nehmen Sie
die Justierung immer bei hochgefahrenem Tisch vor.
Drehen Sie den Griff im Uhrzeigersinn um ihn abzusenken.
Drehen Sie den Griff gegen den Uhrzeigersinn um ihn höher zu stellen.
