1

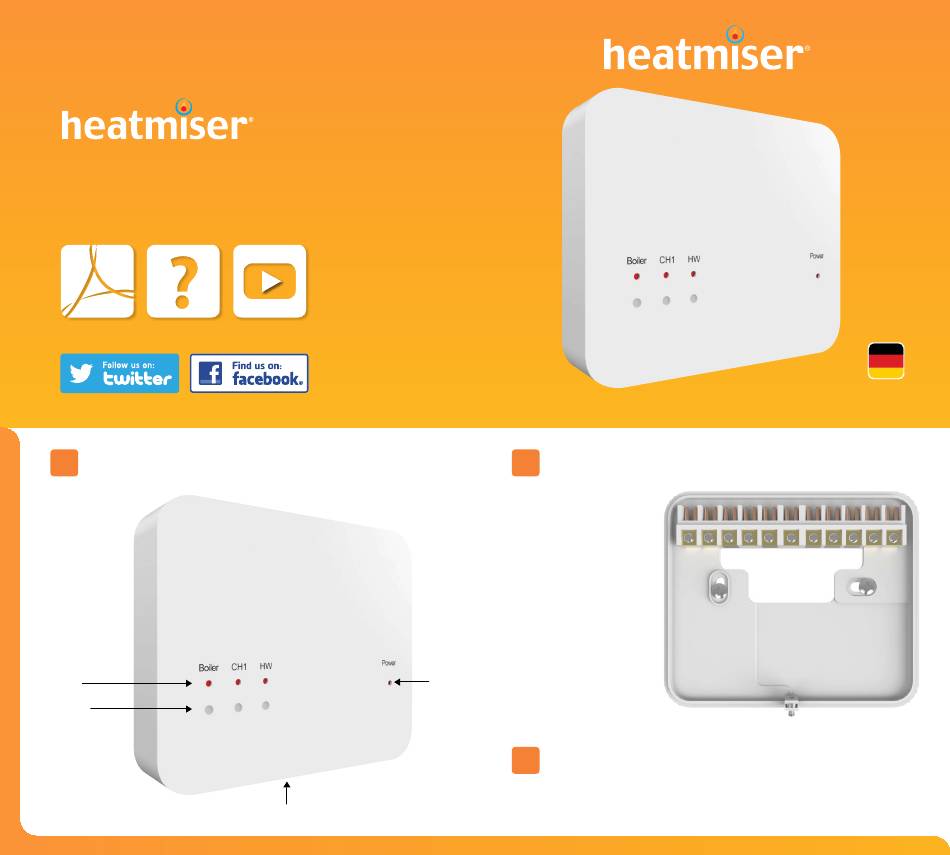

RF-Switch – LED/Tastenanzeige
Ausgangsstatus
LEDs
– Ausgang aktiv,
wenn beleuchtet.
Kopplungs-/
Überbrückungstasten
VIDEO
Netz-
status
Halteschraube
Rev 1.0
2
De RF-Switch installeren
• Lockern Sie die Schraube an
der Unterseite des RF-Switch
ein wenig mit einem kleinen
Schraubendreher. Entfernen Sie
dann vorsichtig die Frontplatte.
• Positionieren Sie die Rückplatte
des RF-Switch an der Wand
und befestigen Sie die Platte
mit den mitgelieferten
Schrauben.
• Schließen Sie die Kabel am
RF-Switch wie im Schaltplan an
(Abschnitt 6).
• Bringen Sie die Vorderseite
wieder an der Rückplatte an
LED
und befestigen Sie diese mit
• Secrh Halatletens Sciher aduieb
Ne.et zversorgung ein, die
Netz-LED leuchtet auf.
3
Überbrückung der RF-Switch
Um am RF-Switch einen Ausgang zu überbrücken, die Überbrückungstaste einmal drücken.
Ausgang & LED werden aktiviert.
Um die Überbrückung des Ausgangs abzubrechen, die Taste einmal drücken.
DE
Modell: RF-Switch
loading

Inhaltszusammenfassung für Heatmiser RF-Switch

  • Seite 1 • Secrh Halatletens Sciher aduieb Ne.et zversorgung ein, die Überbrückungstasten Netz-LED leuchtet auf. Überbrückung der RF-Switch Um am RF-Switch einen Ausgang zu überbrücken, die Überbrückungstaste einmal drücken. Ausgang & LED werden aktiviert. Halteschraube Um die Überbrückung des Ausgangs abzubrechen, die Taste einmal drücken.
  • Seite 2 Die Kopplungstaste am UH8-RF drücken und loslassen. • Drücken Sie die beiden Kessel- & WW-Kopplungstasten für 5 Sekunden. Jetzt blinken die LEDs am RF-Switch. Wenn der RF-Switch das Kopplungssignal vom UH8-RF erfasst, schaltet die Kessel-LED aus. • Die Taste des jeweiligen Kanals drücken und loslassen.
