7 Schichtenspeicher
7.1 Schichtenspeicher

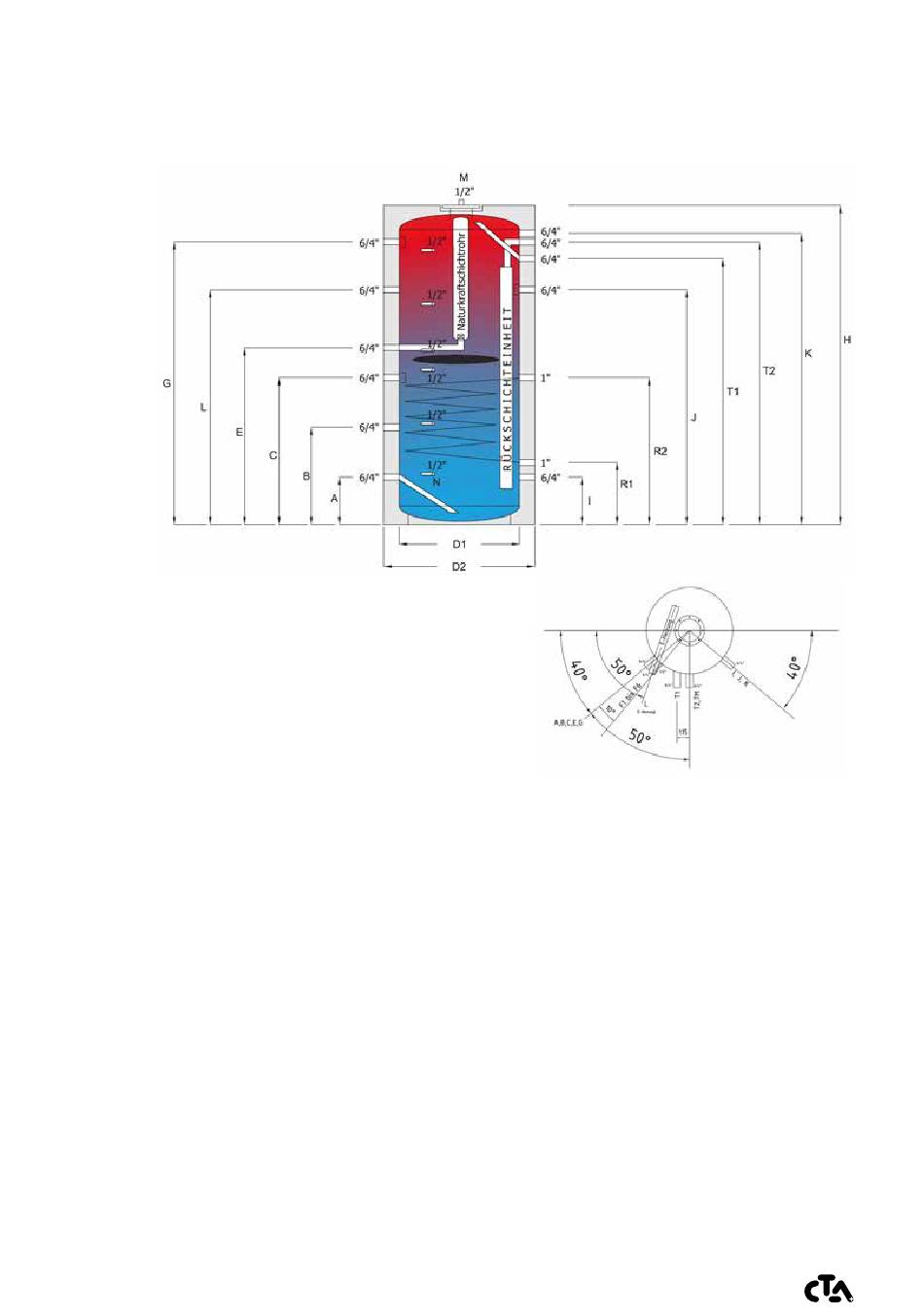

C H SS 500 - 2000 Liter
Legende
A WP Rücklauf
B Betriebsanschluss
C Heizung Vorlauf u. WP Vorlauf HZG
E WP Vorlauf Warmwasser
G Betriebsanschluss
I Heizung Rücklauf
J Betriebsanschluss
N Thermometer / Temperaturfühler
R1/R2 Solarregister
T1 Vorlauf FRIWA
T2 Rücklauf FRIWA
K Betriebsanschluss
L Betriebsanschluss
Beschrieb
Behälter aus Stahl ST 37.2, innen roh, aussen mit Korrosionsschutzanstrich grundiert.
Spezielle Schichtladeeinrichtungen, Schichttrennscheibe und Einströmschikane ermöglichen eine optimale Erwär-
mung des Speichers.
Isolation ab 500 l aus 100 mm Weichschaumisolation (FCKW-frei). PP-Schutzmantel (silber, RAL 9006) ab Werk
montiert.
Inkl. Thermometer mit Tauchhülse.
Frischwassermodule CFM 040, 070, 100 direkt am Speicher anbaubar.
Max. Betriebsdruck 3 bar
Prüfdruck 4 bar
