Inhaltszusammenfassung für Centro Display Pod

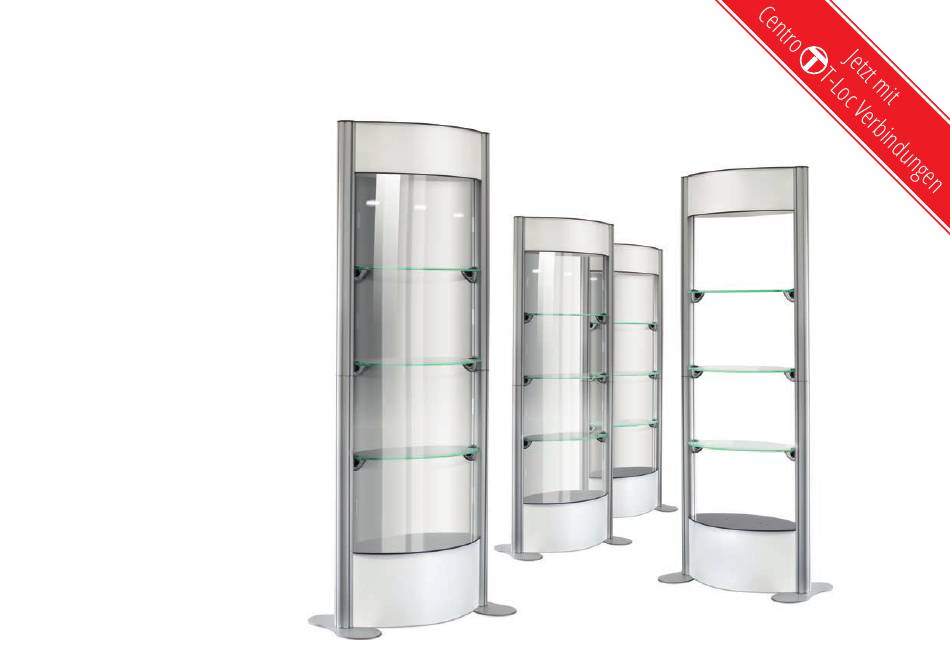

- Seite 1 Centro Display Pod Montageanleitungen...
- Seite 2 Legen Sie die Grundplatten auf den Boden, positionieren Sie die unteren Pfosten mittig über dem männlichen Anschluss der Grundplatte (A) und drehen Sie sie, bis die Baugruppe einrastet. Drehen Sie sie im Uhrzeigersinn um 90 °, um sie zu sichern (B). 90º...
- Seite 3 Befestigen Sie den oberen Pfosten an den unteren Pfosten, indem Sie das weibliche Ende mittig über dem männlichen Anschluss (C) positionieren und drehen, 90º bis die Baugruppe einrastet. Drehen Sie sie zur Sicherung weiter um 90 ° im Uhrzeigersinn (D). Stellen Sie sicher, dass alle Regalhalterungen an einer Seite der Pfosten ausgerichtet sind (siehe Abbildung rechts).
- Seite 4 Positionieren Sie die Pfostenbau- Montieren Sie die beiden schwarzen gruppen so, dass die Regalhalterun- Acrylplatten zu 616-mm-Profilen, gen nach innen ausgerichtet sind. indem Sie die vorgebohrten Löcher Verbinden Sie die Pfostenbaugrup- ausrichten, 4 Senkschrauben einsetzen pen, indem Sie eines der geraden und mit einem Kreuzschlitzschrauben- 616-mm-Profile parallel zu den dreher festziehen.
- Seite 5 Schieben Sie die erste Baugruppe mit dem schwarzen Acryl nach oben in die gleichen Pfostenkanäle wie das untere Profil, bis die T-Loc-Klemmen auf den vorinstallierten Positionierungsstangen der unteren Pfosten aufliegen. Schließen Sie die T-Loc-Hebel an den Enden des Profils, um die Position zu sichern.
- Seite 6 Pfosten in Kontakt kommen. Schließen Sie die T-Loc- Hebel, um sie zu sichern. Setzen Sie die obere Abdeckung auf die Centro-Stifte, richten Sie die Senklöcher mit den Gewinden in der Stiftextrusion aus, setzen Sie 4 Senkschrauben ein und ziehen Sie sie fest.
- Seite 7 Stellen Sie sicher, dass die Regalhalterungen geöffnet sind, indem Sie die Schraube an der Unterseite lösen. Schieben Sie das Regal zwischen die Backen der Halterung und achten Sie dabei auf die mittige Position des Regals. Ziehen Sie die Schrauben in den Halterungen fest, um das Regal sicher festzuklemmen.
- Seite 8 Die schwarze Kunststoffplatte an der Regalhalterung ist vor der Montage lose. Führen Sie ein Ende der Foamex-Grundplatte in den abgewinkelten Wiederholen Sie Schritt 9 für transparente Füllungen, die zwischen Kanal des Pfostens ein. Führen Sie das andere Ende in den den einzelnen Regalen auf der Vorder- und Rückseite des DisplayPods entsprechenden Kanal des Pfostens ein.
