TAPTUBE INSTALLATION & WARTUNG

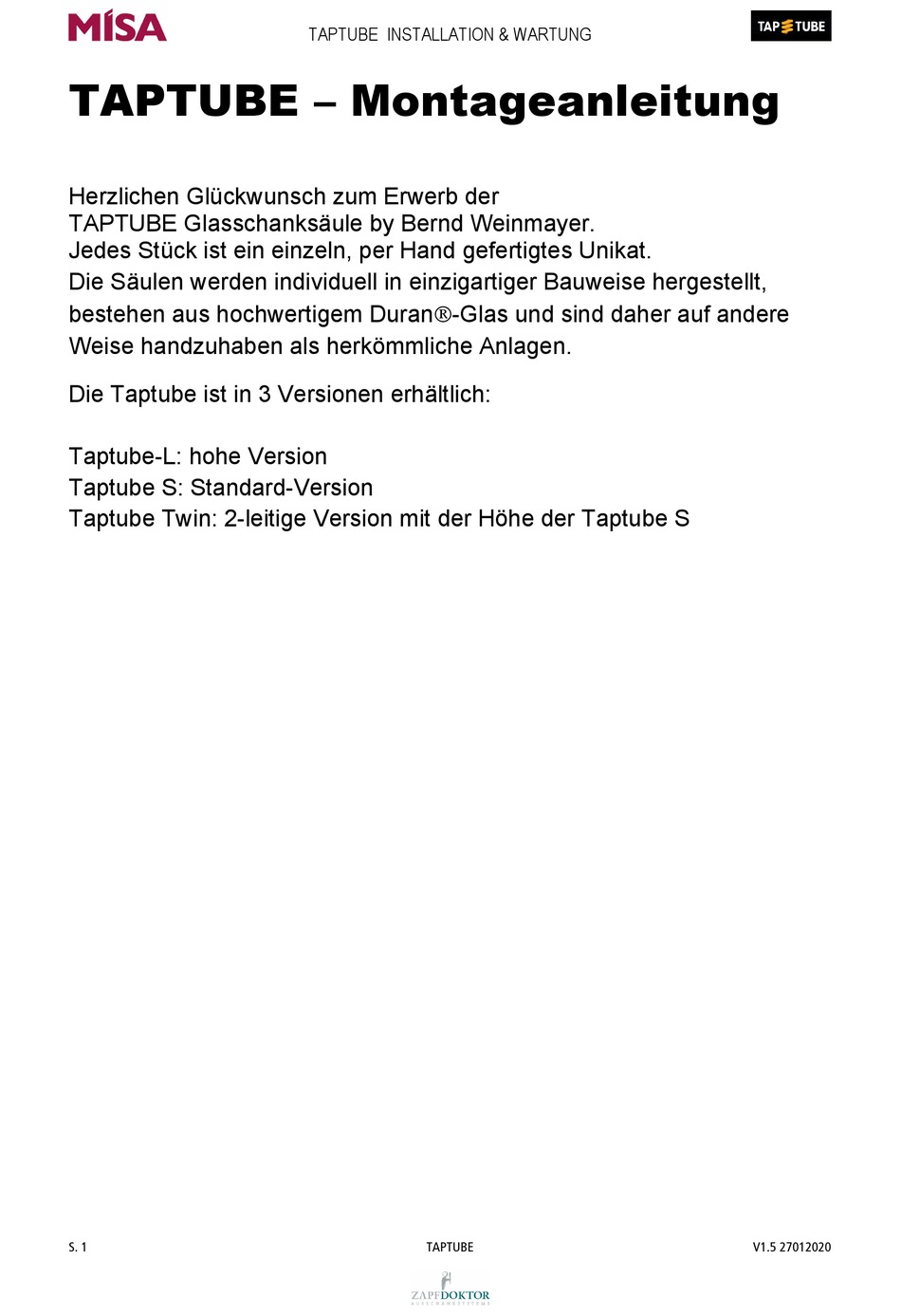

TAPTUBE – Montageanleitung
Herzlichen Glückwunsch zum Erwerb der
TAPTUBE Glasschanksäule by Bernd Weinmayer.
Jedes Stück ist ein einzeln, per Hand gefertigtes Unikat.
Die Säulen werden individuell in einzigartiger Bauweise hergestellt,
bestehen aus hochwertigem Duran-Glas und sind daher auf andere
Weise handzuhaben als herkömmliche Anlagen.
Die Taptube ist in 3 Versionen erhältlich:
Taptube-L: hohe Version
Taptube S: Standard-Version
Taptube Twin: 2-leitige Version mit der Höhe der Taptube S
S. 1
TAPTUBE
V1.5 27012020
Inhaltsverzeichnis
Inhaltszusammenfassung für MISA TAPTUBE
- Seite 1 Duran-Glas und sind daher auf andere Weise handzuhaben als herkömmliche Anlagen. Die Taptube ist in 3 Versionen erhältlich: Taptube-L: hohe Version Taptube S: Standard-Version Taptube Twin: 2-leitige Version mit der Höhe der Taptube S S. 1 TAPTUBE V1.5 27012020...
- Seite 2 TAPTUBE INSTALLATION & WARTUNG Sicherheitshinweise: Die Taptube darf nur in einwandfreiem Zustand betrieben werden. Der maximale Betriebsdruck des Systems beträgt 3 bar. Das betrifft die Getränkeleitung ebenso wie den Pumpendruck der Begleitkühlung. Es dürfen keine Begleitkühlsysteme eingesetzt werden, welche einen höheren Druck erzeugen können.
-
Seite 3: Inhaltsverzeichnis
TAPTUBE INSTALLATION & WARTUNG Inhalt: 1. Überprüfung S. 4 2. Vorbereitung S. 4 3. Einbau S. 5 4. Reinigung und Wartung S. 10 5. Teile S. 13 6. Maße S. 15 6.1. Taptube L S. 15 6.2. Taptube S S. -
Seite 4: Überprüfung
TAPTUBE INSTALLATION & WARTUNG 1. Überprüfung des Produkts Nach Eintreffen der Speditionslieferung ist unverzüglich zu prüfen, ob offensichtliche Mängel aufgrund von Transportschäden vorliegen. Transportschäden müssen aus versicherungstechnischen Gründen innerhalb von 3 Werktagen gemeldet werden. a) Bitte prüfen Sie die Verpackung und melden Sie Schäden umgehend an den Versender und vermerken Sie diese auf dem Speditionsschein. -
Seite 5: Einbau
3. Einbau 3.1. Sind alle Vorkehrungen für den Einbau getroffen, kann die TAPTUBE Säule vorsichtig aus der Verpackung entnommen werden. Bitte nun eine zweite Person zu Hilfe nehmen und die 3 Rändelschrauben unterhalb der Niro-Flanschplatte lösen sowie den Lichttopf entfernen. -
Seite 6: Die Montage Der Drei Silikonschlauchstücke Unten Im Lichttopf
Die Montage der drei Silikonschlauchstücke unten im Lichttopf: Auf die richtige Anschlusszuordnung achten. Im Inneren des Metallzylinders ist jeder Gewindeanschluss mit Aufkleber farbmarkiert. 3.4. Die TAPTUBE hat folgende Schlauchanschlüsse. transparenter Gewebeschlauch = Bierleitung = B (Twin: Br & Bl) ... - Seite 7 10mm bei der bierführenden Leitung. 3.5. Verbinden Sie die Bierleitung mit dem Zapfkopf am Bieranschluss. Bitte die für Anschlüsse an das TAPTUBE System ausschließlich die mitgelieferten, weichen Schläuche verwenden. Größere Längen können beim Vertriebspartner bestellt werden. Steife PVC Schläuche sind für den Einbau des Lichttopfes zu wenig biegsam und können bei geringer Berührung die rote Kunststoff-Gewindekappe zum...
- Seite 8 TAPTUBE INSTALLATION & WARTUNG Die Säule füllt sich außen mit Wasser und dieses läuft innen im Rohr zurück, so erkennen Sie, dass diese richtig angeschlossen ist. Entlüften Sie das System mittels des Rücklaufs am Kühlgerät: tauchen Sie den Rücklauf erst in das Wasserbad zurück, kurz bevor das Wasser bei der Inbetriebnahme/Wiederbefüllung zurück kommt.
-
Seite 9: Warum Destilliertes/Ionisiertes/ Behandeltes Wasser Für Die Begleitkühlung
Einschlitzungen im Lichttopf herausgeführt wird. Ist der Lichttopf fixiert kann dieser an das Stromnetz gesteckt werden. Bitte darauf achten, dass die Leitungen nicht knicken. Das TAPTUBE System ist einsatzbereit. 3.9. ACHTUNG wichtig: Die Säule ist für einen maximalen Betriebsdruck von 3 bar zertifiziert und zugelassen. -
Seite 10: Reinigung Und Wartung
TAPTUBE INSTALLATION & WARTUNG 4. Reinigung und Wartung Nach Betriebsende das System mit der mitgelieferten Schutzhülle abdecken. Das spart Energie und die Säule kondensiert weniger. 4.1. Je nach Einbauort gibt es unterschiedlich, verpflichtende Reinigungsintervalle. Dies betrifft alle lebensmittelführenden Bauteile. -
Seite 11: Wichtig: Reinigung Des Wasserkreislaufs
Tragen Sie hierzu bitte Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. Demontieren und entnehmen Sie vorsichtig die TAPTUBE aus der Flanschvorrichtung und stellen die Glassäule gut fixiert auf den Kopf. Über einen kleinen Trichter füllen Sie Essig- oder Oxalsäure (entfernt organische Rückstände wie auch Rostflecken) und Wasser im jeweilig empfohlenen... - Seite 12 TAPTUBE INSTALLATION & WARTUNG 4.5. Wichtig – zu beachten: Die Säulen werden individuell in einzigartiger Bauweise hergestellt, bestehen aus hochwertigem Glas und sind daher anders zu behandeln als herkömmliche Anlagen. Jede Säule darf nur einzeln gereinigt werden.
-
Seite 13: Teile
TAPTUBE INSTALLATION & WARTUNG 5. Teile Alle Teile sind einzeln erhältlich. Bitte walten Sie besondere Vorsicht bei den losen Dichtungsringen 1x Tds-Dichtung Zapfhahn (2x bei Twin) insgesamt 3x2 TDS-Dichtungen zylindrisch (4x bei Twin) S. 13 TAPTUBE V1.5 27012020... - Seite 14 TAPTUBE INSTALLATION & WARTUNG 5.1. LED Der hochwertige Proled Inground Strahler der IP 67 Klasse (Einbaustrahler für den Außeneinsatz) kann jederzeit nachbestellt werden. Wir verwenden ausschließlich Strahler mit der Farbtemperatur 3000 K (warm weiß). Die unterschiedlichen Farbschattierungen des Getränks sollen unserer Meinung nach ausschließlich durch die angestrahlte Bierfarbe erzeugt...
-
Seite 15: Maße
TAPTUBE INSTALLATION & WARTUNG 6. Maße 6.1. Taptube L Ø110mm 175mm Tülle TDS - S te ck- fla ns chdichtung S e chs ka ntmutter Kupplung S e chs ka ntmutte r TDS - S te ck- fla ns chdichtung Tülle... -
Seite 16: Taptube S
TAPTUBE INSTALLATION & WARTUNG 6.2. Taptube S Ø110mm 175mm Tülle TDS - S te ck- fla ns chdichtung S e chs ka ntmutter Kupplung S e chs ka ntmutte r TDS - S te ck- fla ns chdichtung Tülle... -
Seite 17: Taptube Twin
TAPTUBE INSTALLATION & WARTUNG 6.3. Taptube Twin 220mm ±15mm Ø110mm Tülle TDS - S te ck- fla ns chdichtung S e chs ka ntmutter Kupplung S e chs ka ntmutte r TDS - S te ck- fla ns chdichtung Tülle... -
Seite 18: Schnittbild
TAPTUBE INSTALLATION & WARTUNG 6.4 Schnitt S. 18 TAPTUBE V1.5 27012020... -
Seite 19: Bohrmasse
TAPTUBE INSTALLATION & WARTUNG 6.5. Bohrmaße S. 19 TAPTUBE V1.5 27012020... -
Seite 20: Duran Eigenschaften
TAPTUBE INSTALLATION & WARTUNG Technische Daten des Glases 7.1. DURAN Eigenschaften Sehr gute chemische Resistenz DURAN® Borosilikatglas 3.3 ist gegen Wasser, neutrale und saure Lösungen, starke Säuren und deren Mischungen sowie gegen Chlor, Brom, Jod und organische Substanzen sehr beständig. - Seite 21 Der 1-Minutentest liegt beim 5-fachen des zulässigen Betriebsdruck Der Dauerwert liegt beim 2,5-fachen des zulässigen Betriebsdruck Ihr Installationspartner: Weiterer Support: MISA-Vertriebs Gmbh, Boden 1, 85646 Anzing, Tel. +49 8121 777940, info@misa.de Zapfdoktor Ausschanksysteme GesmbH,Am Berg 26, 4274 Schönau, Tel. +43 7261 770 66, office@zapfdoktor.at S.
