- Seite 1 MONTAGEANLEITUNG Spielt rme Podest 2 ST_P2 25.03.2020...
- Seite 2 Kombinationsm glichkeiten + Erweiterung A + Erweiterung B + Erweiterungen A+B Hersteller: Isidor GmbH & Co. KG M nstersche Stra e 11 14772 Brandenburg an der Havel Tel.: 0800 - 5474367 E-Mail: info@isidor.eu weitere Kombinationen m glich...
-
Seite 3: Allgemeine Sicherheitshinweise
Achtung! Wichtige Informationen, bitte vor der Montage lesen und als sp teren Beleg aufbewahren Allgemeine Sicherheitshinweise Mit dem Kauf unserer Spielanlage haben Sie ein attraktives Produkt erworben, an dem Ihre Kinder jahrelang gro en Spa haben werden. Achtung! Nicht f r Kinder unter 3 Jahren geeignet! Sturzgefahr! Achtung! Kleine Teile. - Seite 5 Bauteile BAUTEIL ANZAHL H he Breite L nge BESCHREIBUNG NUMMER 4170 Riegel (2xgebohrt) 48 mm 78 mm 1900 mm 4169 Riegel (2xgebohrt) 48 mm 78 mm 1800 mm 4057 Riegel (2x45 ) 38 mm 58 mm 400 mm Riegel 48 mm 78 mm 1900 mm 4176...
- Seite 6 Sicherheitsabst nde lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fl che erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Z unen, H usern, Garagen, ausladenden Zweigen, W scheleinen oder elektrischen Leitungen sein.
- Seite 7 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
-
Seite 8: Fundamentpläne "Fridolino" Mit Treppe Seitlich
Fundamentpläne "FRIDOLINO" mit Treppe seitlich Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040... - Seite 9 Fundamentpläne "FRIDOLINO" mit Treppe seitlich Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
-
Seite 10: Fundamentpläne "Fridolino" Mit Treppe Vorne
Fundamentpläne "FRIDOLINO" mit Treppe vorne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040... - Seite 11 Fundamentpläne "FRIDOLINO" mit Treppe vorne Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
- Seite 12 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht...
-
Seite 13: Fundamentpläne "Wonder Wow" Mit Sprossenleiter
Fundamentpläne "WONDER WOW" mit Sprossenleiter Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040... - Seite 14 Fundamentpläne "WONDER WOW" mit Sprossenleiter Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
-
Seite 15: Fundamentpläne "Wonder Wow" Mit Kletterrampe
Fundamentpläne "WONDER WOW" mit Kletterrampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040... - Seite 16 Fundamentpläne "WONDER WOW" mit Kletterrampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
-
Seite 17: Fundamentpläne "Wonder Wow" Mit Treppe
Fundamentpläne "WONDER WOW" mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040... - Seite 18 Fundamentpläne "WONDER WOW" mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
- Seite 19 Sicherheitsabstände lt. EN 71-8 Die Aufstellung des Spielzeugs darf nur auf einer ebenen Fläche erfolgen und muss mindestens 2 m von anderen Aufbauten oder Hindernissen entfernt, wie z.B. Zaun, Haus, garage, ausladende Zweige, Wäscheleinen oder elektrischen Leitungen sein. Draufsicht z.B. mit Schaukelanbau Modul D...
- Seite 20 Fundamentpläne Killimando mit Rampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
- Seite 21 Fundamentpläne Killimando mit Rampe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
- Seite 22 Fundamentpläne Killimando mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
- Seite 23 Fundamentpläne Killimando mit Treppe Schraubanker für Kletterrampe und Winkelanker nach Maßangaben, Schaukelbalkenstützen; höhengleich einbetonieren; bei festem Boden einfach in den Fundamente aushärten lassen; Boden eindrehen oder ebenfalls Grundgestell aufbauen, einbetonieren, dann am Objekt auf die Anker setzen anschrauben und verschrauben 1242 1152 1040...
-
Seite 24: Alle Verbindungen Mit 10 Mm Sechskant-Holzschraube M Ssen Mit 6 Mm Vorgebohrt Werden
Bitte beachten! Anordnung der Bauteile am selben Pfosten (in Abh ngigkeit der Lage der Bohrungen) Bauteil mit Bohrung oben Bauteil mit Bohrung unten Bauteil mit Bohrung unten Bauteil mit Bohrung oben Alle Verbindungen mit 10 mm Sechskant-Holzschraube m ssen mit 6 mm vorgebohrt werden Seite 24 von 28... -
Seite 25: Zusammenbau Der Grundkonstruktion
Zusammenbau der Grundkonstruktion 2x V021 mit V049 und V131 4169 Bauteil 4169 oben b ndig mit Standpfosten verbinden. V078 mit 8 x V106 3x V021 mit V049 und V131 4170 2x V021 mit V049 und V131 V078 mit 8 x V106 4170 Bauteile 4170 und 222 oben b ndig zu Standpfosten... - Seite 26 4057 4057 4057 je Bauteil 4057 3x V004 (Bauteil 4057 jeweils mit d=5mm vorbohren) 4057 Grundger st lotrecht, waagerecht und 4057 rechtwinklig ausrichten und mit Kopfb ndern 4057 fixieren. 2x V021 mit V049 und V131 (Bauteile 4170 mit d=10mm durchbohren) 4170 4170 Standpfosten in...
-
Seite 27: Verankerung Der Grundkonstruktion
Verankerung der Grundkonstruktion Winkelanker lt. Fundamentplan einbetonieren, erst nach der Aush rtung des Betons mit der Montage fortfahren. Grundger st auf Winkelanker stellen, lotrecht ausrichten und festschrauben. 10 cm mit Erdreich abdecken 60 cm Beton 6 x Winkelanker 30 cm Seite 27 von 28... -

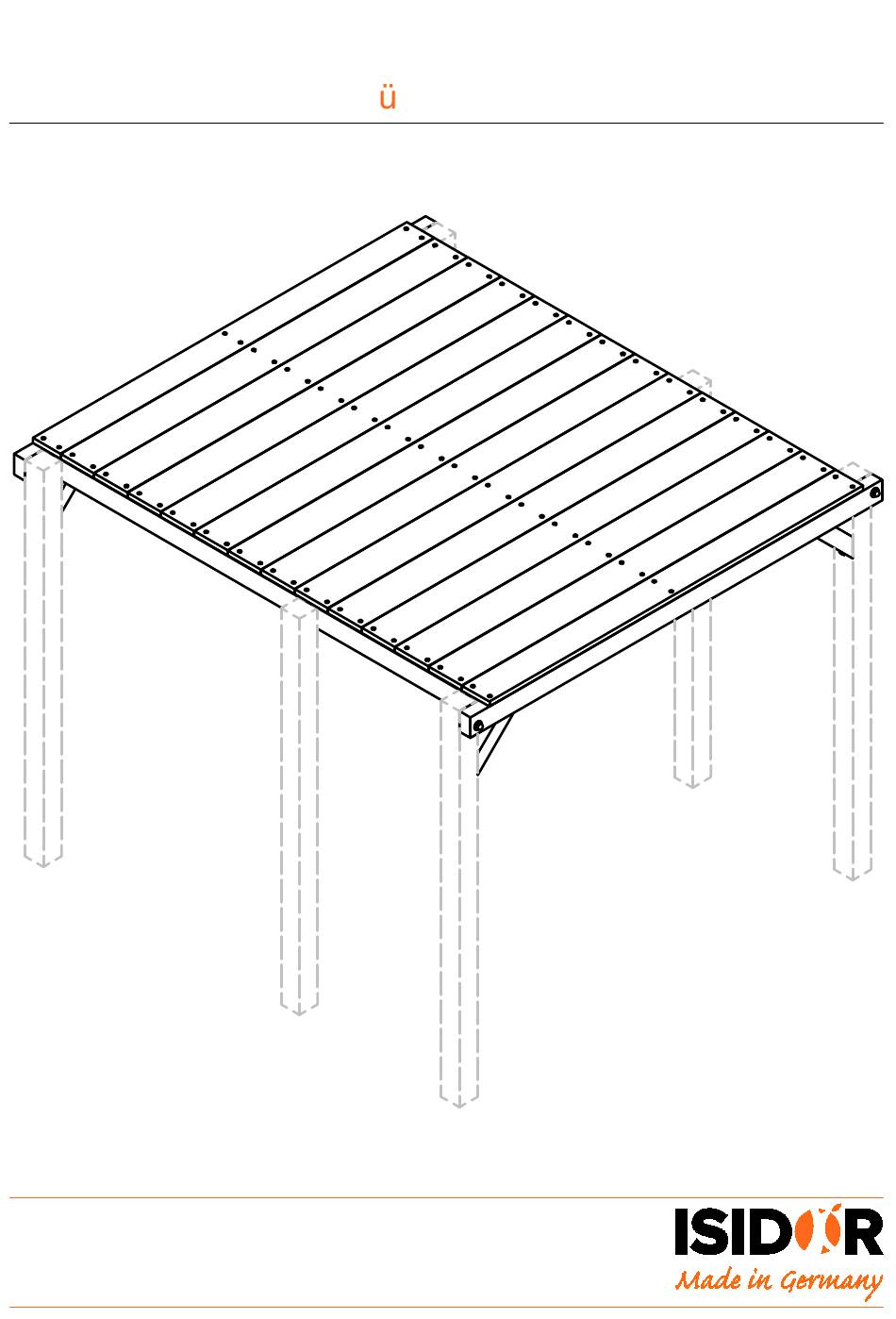

Seite 28: Verlegung Der Bodenbretter Auf Dem Podest
Verlegung der Bodenbretter auf dem Podest 84 x V235 Holzschraube Senkkopf 4,0 x 50 mm 4176 12 x 4189 4176 Seite 28 von 28...
