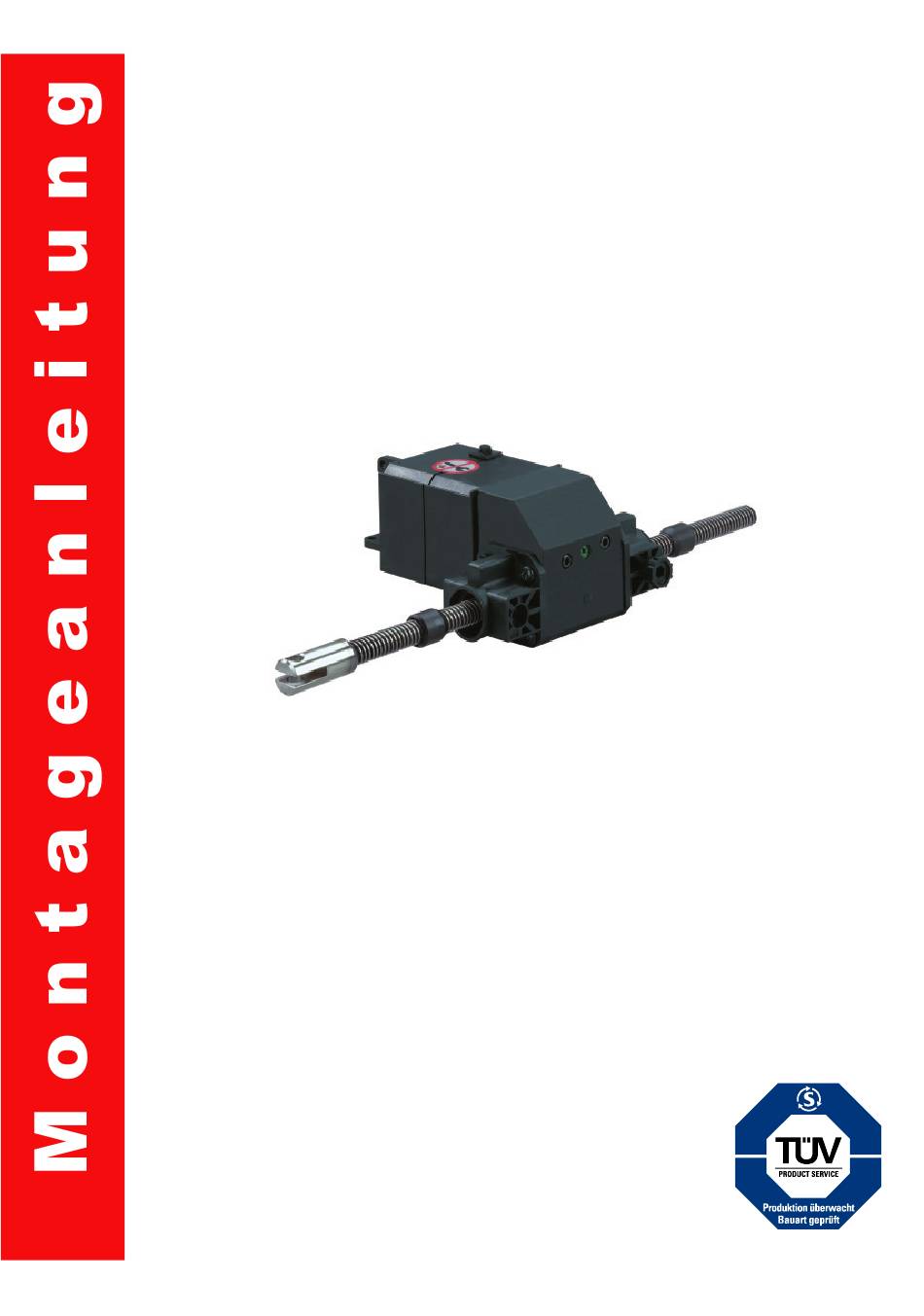

- Seite 1 MULTIMAT B23 Montageanleitung (Original Montageanleitung) Stand 03/2020...
-
Seite 2: Inhaltsverzeichnis
Ÿ das Antriebssystem oder das Endprodukt beschädigt werden kann. Verwenden Sie nur eine DewertOkin-Antriebssteuerung! Die DewertOkin-Antriebssteuerung beinhaltet einen erdfreien Stromkreis, der von der Versorgungsspannung durch eine doppelte oder verstärkte Isolierung isoliert ist. DewertOkin haftet nicht für Schäden, die aus …... -
Seite 3: Verwendungszweck
Medizinproduktebereich zusätzlich angewendet, um die Verwendbarkeit in Medizinprodukten zu erleichtern, (siehe Seite 15, Zusatzinformationen). Kennenlernen Der Antrieb MULTIMAT B23 ist bestimmt für den deutschen Markt und entspricht dem in Deutschland gültigen Recht in Umsetzung der einschlägigen EG-Richtlinien. - Seite 4 Produktvarianten Der Antrieb wird werksseitig geliefert für die elektromotorische Verstellung einer Möbelapplikation. Ausführung HOME CARE Mit Faltenbalg auf der Option Pflicht Gabelkopfseite Mit Faltenbalg auf der Option Pflicht Endkappenseite Stahlgabelkopf wahlweise nicht möglich Kunstoffgabelkopf wahlweise nicht möglich Spezialgabelkopf wahlweise Pflicht Endkappe wahlweise Pflicht...
- Seite 5 Technische Daten Nennspannung............: 24 - 29 V DC Stromaufnahme bei Nennlast......... : max. 5 A DC max. zulässige Kraft..........: 4000 N (je nach Ausführung) Betriebsart bei max. Nennlast....... : Aussetzbetrieb AB 2 min/18 min. Schutzklasse............: Geräuschpegel............: £...

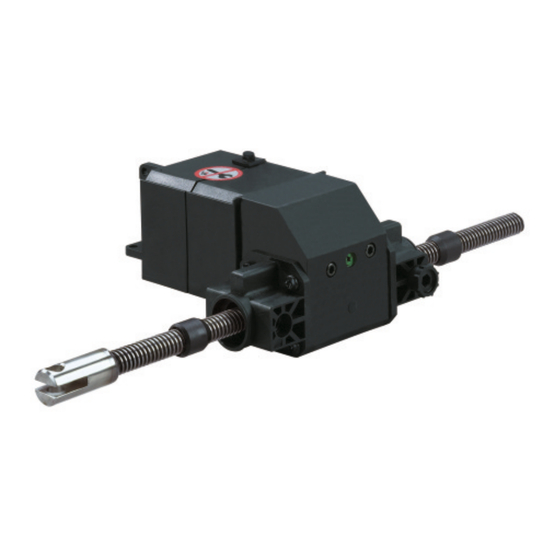

- Seite 6 Aufbau des Antriebssystems MULTIMAT B23 (Abbildungsbeispiel: MULTIMAT B23 mit MBK-Steuerung)
-
Seite 7: Montage
über eine optional verfügbare Halteplatte direkt am Möbelgestell montieren. Schließen Sie nun den (die) Antrieb(e) und den Handschalter an die Steuerung an (siehe auch Einbauanleitung DewertOkin-Steuerung). Erst jetzt die Steuerung an die Netzversorgung anschließen. Empfehlung: Beachten Sie, dass durch den Einbau mechanischer End- anschläge in Ihrem Endprodukt der Sicherheitsstandard... -
Seite 8: Betrieb Und Bedienung
Kinder oder gebrechliche Personen ohne Aufsicht. Ÿ Der elektrische Verstellantrieb ist kein Spielgerät für Kinder. Voraussetzungen Der Antrieb MULTIMAT B23 ist nur zur Verwendung mit einer dazugehörigen DewertOkin- Steuerung vorgesehen. Bitte beachten Sie dazu auch die Einbauanleitung für die dazugehörige Steuerung. -
Seite 9: Instandhaltung Und Instandsetzung
Die Antriebsbewegung erfolgt durch eine offene Spindel. Berücksichtigen Sie dies bei der Auslegung ihres Produktes: Ÿ Achten Sie darauf, dass nach dem Einbau des MULTIMAT B23 keine Scher- und Quetschstellen von außen zugänglich sind. Ÿ Verwenden Sie andernfalls den MULTIMAT B23 mit optionalen Faltenbälgen. -
Seite 10: Typenschild
Typenschild Jede Antriebskomponente enthält ein Typenschild mit genauer Bezeichnung, eine Artikelnummer und technische Angaben (Erklärung siehe nachfolgende Abbildung als Beispiel). MULTIMAT B23 Typenbezeichnung xxxxx Artikelnummer 24-29V Eingangsspannung max. 3.00A Stromaufnahme Duty cycle 2min ON / 18 min OFF Aussetzbetrieb 2 Minuten / 18 Minuten max. -
Seite 11: Fehlerbehebung
Fehlerbehebung Um Sie bei der Suche nach üblichen Fehlern und deren Beseitigung zu unterstützen, ist die nachstehende Tabelle entwickelt worden. Sollte ein Fehler auftreten, der nicht in dieser Tabelle aufgeführt ist, wenden Sie sich bitte an Ihren Lieferanten. Alle Fehler dürfen nur von einer Fachkraft mit der auf Seite 3 genannten Qualifikation untersucht und beseitigt werden. -
Seite 12: Reinigung Und Entsorgung
Reinigung Der Antrieb MULTIMAT B23 wurde so entworfen, dass dieser einfach zu reinigen ist, zusätzlich wird die Reinigung durch viele glatte Flächen begünstigt. Der Antrieb MULTIMAT B23 ist mit einem handelsüblichen Reinigungsmittel, welches für Kunststoffe geeignet ist oder mit einem feuchten Tuch zu reinigen. Beachten Sie die jeweiligen Herstellerhinweise des Reinigungsmittels. -
Seite 13: Einbauerklärung, Konformitätserklärung, Zusatzinformationen
Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass nachstehend beschriebene unvollständigen Maschinen MULTIMAT B23 die folgenden grundlegenden Anforderungen der Richtlinie Maschinen (2006/42/EG) erfüllt: Abschnitt: 1.1.3; 1.3.3; 1.3.4; 1.3.7; 1.5.1; 1.5.2; 1.5.5; 1.5.6; 1.5.7; 1.5.8; 1.5.9; 1.5.10; 1.5.13 Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den... -
Seite 14: Eg-Konformitätserklärung
DewertOkin GmbH Weststraße 1 32278 Kirchlengern Deutschland - Germany erklärt hiermit, dass das Produkt MULTIMAT B23 mit DewertOkin Steuerung die Anforderungen folgender EG-Richtlinien erfüllt: Richtlinie über elektromagnetische Verträglichkeit 2014/30/EU Niederspannungsrichtlinie 2014/35/EU DELEGIERTE RICHTLINIE (EU) 2015/863 DER KOMMISSION vom 31. März 2015 zur Änderung von Anhang II der Richtlinie 2011/65/EU des Euro-päischen Parlaments und... -
Seite 15: Zusatzinformationen
Zusatzinformationen Antriebssystem MULTIMAT B23 Folgende Normen wurden in den Ausführungen mit mindestens IPX4 – in Anlehnung an: EN 60601-1:2006 + A1:2013, IEC 60601-1:2005 + A1:2012 (Kurzbegriff: Edition 3.1), Medizinische elektrische Geräte EN 60601-1-2:2015, IEC 60601-1-2:2014 (Kurzbegriff: Edition 4.0), EMV angewendet:... - Seite 16 DewertOkin GmbH Weststraße 1 32278 Kirchlengern, Germany Tel: +49 (0)5223/979-0 Fax: +49 (0)5223/75182 http://www.dewertokin.de Info@dewertokin.de...
