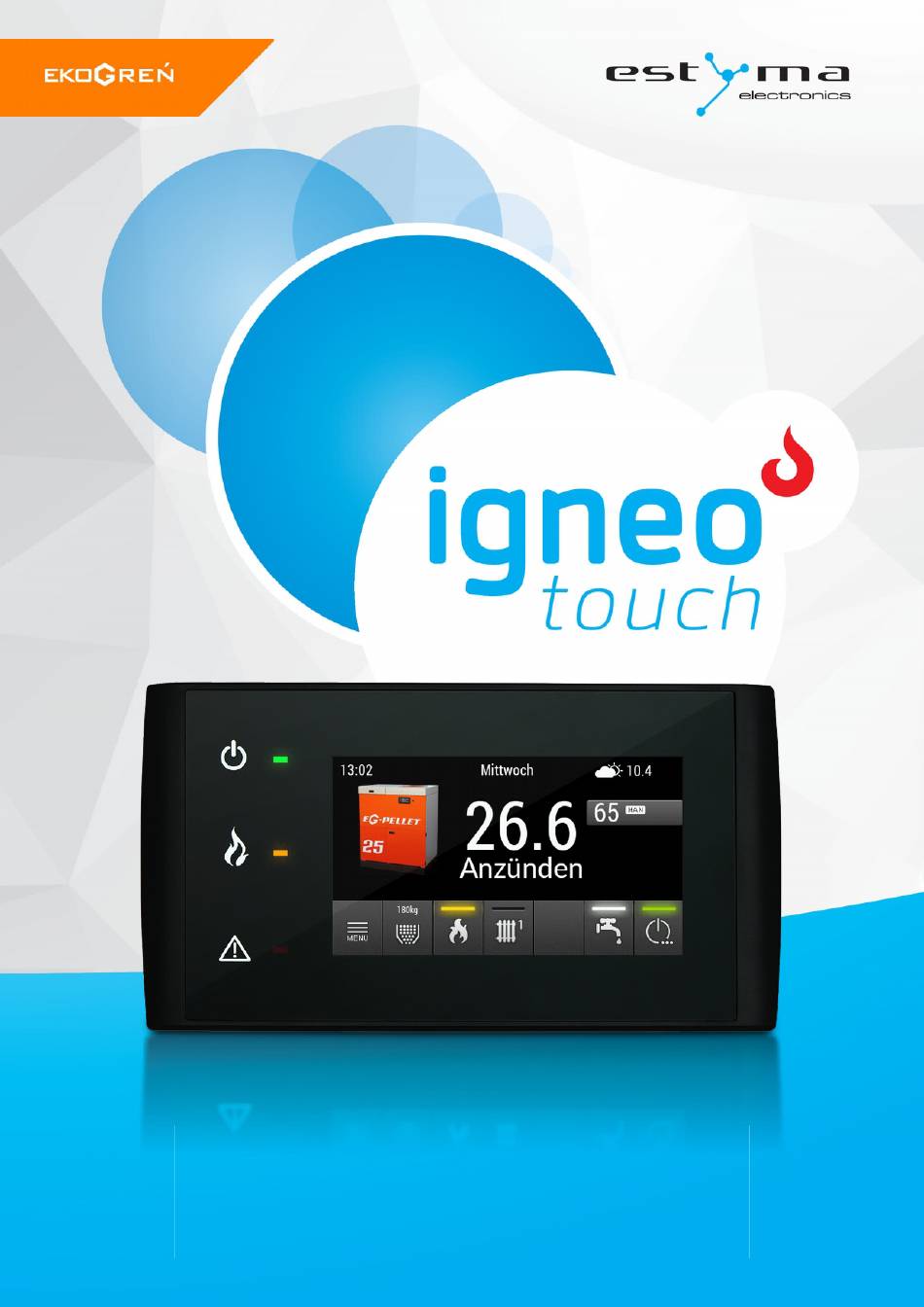

Estyma IGNEO touch Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Estyma IGNEO touch
Inhaltszusammenfassung für Estyma IGNEO touch
- Seite 1 Benutzerhandbuch EG-Pellet...
-
Seite 3: Inhaltsverzeichnis
3.1.2 EINSTELLUNGEN..........................11 3.2 Zeitprogramme............................12 3.3 Betriebsarten Heizkreis und Warmwasser..................13 3.4 Heizkreis..............................13 3.4.1 EINSTELLUNGEN..........................13 3.5 Warmwasser............................... 14 3.5.1 EINSTELLUNGEN..........................14 3.6 Brenner................................. 14 3.6.1 EINSTELLUNGEN..........................14 3.7 Puffer................................15 3.7.1 EINSTELLUNGEN..........................15 3.8 Solar................................15 3.8.1 EINSTELLUNGEN..........................15 3.9 Alarmauflistung............................15 www.estyma.pl EGP-DE 20171024... -
Seite 4: Chapter 1. Allgemeines. Funktionsidee
Wir freuen uns auf Ihre Anregungen über den Betrieb des Gerätes. ESTYMA electronics Team ORWORT Der Kesselregler IGNEO Touch ist ein Mikroprozessor-Schaltgerät, das nicht nur den Kessel, sondern auch das Heizsystem steuert. In der maximalen Konfiguration kann der Regler Folgendes steuern: 4 Kreise der Zentralheizung ... - Seite 5 Der Regler wurde als durch den Kesselhersteller montiertes Element konzipiert. Der Hersteller muss vor dem Einsatz des Reglers im Kessel sicherstellen, dass er mit dem jeweiligen Kesseltyp kompatibel ist und dass sein Betrieb keine Quelle von Störungen und Gefahren darstellt. www.estyma.pl EGP-DE 20171024...
-
Seite 6: Umgang Mit Elektro- Und Elektronik-Altgeräten
LEKTRONIK LTGERÄTEN Das Elektrogerät wurde aus Materialien hergestellt, die teilweise wiederverwertbar sind. Von daher muss das Altgerät einer Wiederverwertungs- und Recyclingstelle für Elektrogeräte bzw. dem Hersteller zugeführt werden. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. www.estyma.pl EGP-DE 20171024... -
Seite 7: Chapter 2. Hauptbedienung Des Steuergerätes
Brenner. Leuchtet, wenn die Flamme vorhanden ist, blinkt, wenn der Brenner ohne Flamme (z.B. anheizen, löschen) arbeitet. Leuchtet nicht, wenn der Brenner nicht arbeitet und keine Flamme vorhanden ist. C (rot) Alarm. Blinkt, wenn Alarme aktiv sind. Leuchtet, wenn nicht quittierte Alarme vorliegen. www.estyma.pl EGP-DE 20171024... -
Seite 8: Datum Und Uhrzeit - Einstellung
Um den Sommerbetrieb zu aktivieren, d.h. Erwärmung nur des Boilers (warmes Brauchwasser), drücken Sie den Schalter und verschieben dann die Schieber aller Heizkreise auf off. ACHTUNG! Gibt es im System mehr als zwei Heizkreise, rufen Sie das Menü auf und wählen die Kreise 3 und 4, um die Heizung auszuschalten. www.estyma.pl EGP-DE 20171024... -
Seite 9: Einstellung Der Kesseltemperatur (Programm)
Auf dem Bildschirm kann jederzeit die Heizstoffzufuhr aktiviert werden, dies kann bei komplett aufgebrauchtem Heizstoff notwendig sein, um die Zuleitung zu füllen. Um das Menü zur Einstellung des Heizstoffstandes aufzurufen, drücken Sie die Schaltfläche 8 auf dem Hauptbildschirm. www.estyma.pl EGP-DE 20171024... -
Seite 10: Menü-Struktur
Benutzerhandbuch - IGNEO touch ENÜ TRUKTUR www.estyma.pl EGP-DE 20171024... -
Seite 11: Chapter 3. Detaillierte Beschreibung Der Anzeigen Und Funktionen
Schalthysterese ein [°C] Der Brenner wird eingeschaltet, wenn die Temperatur im Kessel die Solltemperatur reduziert um die Einschalthysterese unterschreitet. Schalthysterese aus [°C] Der Brenner wird ausgeschaltet, wenn die Temperatur im Kessel die Solltemperatur erhöht um die Abschalthysterese überschreitet. www.estyma.pl EGP-DE 20171024... -
Seite 12: Zeitprogramme
Uhrzeit wählen Sie diese auf der Zeitachse und klicken dann die bzw. comf Schaltfläche. Nachdem Sie das Programm gewählt haben, springt der Schieber automatisch auf die nächste Stunde. Der Regler ist mit einer komfortablen Funktion zum Kopieren des Programms auf andere Wochentage ausgestattet. www.estyma.pl EGP-DE 20171024... -
Seite 13: Betriebsarten Heizkreis Und Warmwasser
Solltemperatur der Anlage, falls Wettersteuerung nicht verwendet wird. Heizkreistemperatur bei -20°C [°C] Solltemperatur der Anlage bei Außentemperatur -20°C Heizkreistemperatur bei 0°C [°C] Solltemperatur der Anlage bei Außentemperatur 0°C Heizkreistemperatur bei +10°C [°C] Solltemperatur der Anlage bei Außentemperatur 10°C www.estyma.pl EGP-DE 20171024... -
Seite 14: Warmwasser
Luftkorrektur [%] Ermöglicht die Korrektur der durch den Installateur programmierten Menge der dem Verbrennungsprozess zugeführten Luft. Min. leistung [%] Die untere Begrenzung des Modulationsbereichs für die Brennerleistung. Max. leistung [%] Die obere Begrenzung des Modulationsbereichs für die Brennerleistung. www.estyma.pl EGP-DE 20171024... -
Seite 15: Puffer
Das Steuergerät verfügt über einen Verlauf von Alarmen, der gespeichert wird. Sollten aktive bzw. nicht quittierte Alarme auf dem Hauptbildschirm auftreten, erscheint das Alarmzeichen. Nachdem Sie das Zeichen gedrückt haben wird der Verlauf angezeigt. Im Verlauf werden die 20 letzten Alarme gespeichert. www.estyma.pl EGP-DE 20171024... - Seite 16 Noten:...
- Seite 17 Noten:...
- Seite 18 Noten:...
-
Seite 20: Hersteller
Hersteller estyma electronics tel. +48 87 429 86 75 fax +48 87 429 86 75 al. Lipowa 4 biuro@estyma.pl 11-500 Giżycko POLAND www.estyma.pl...
